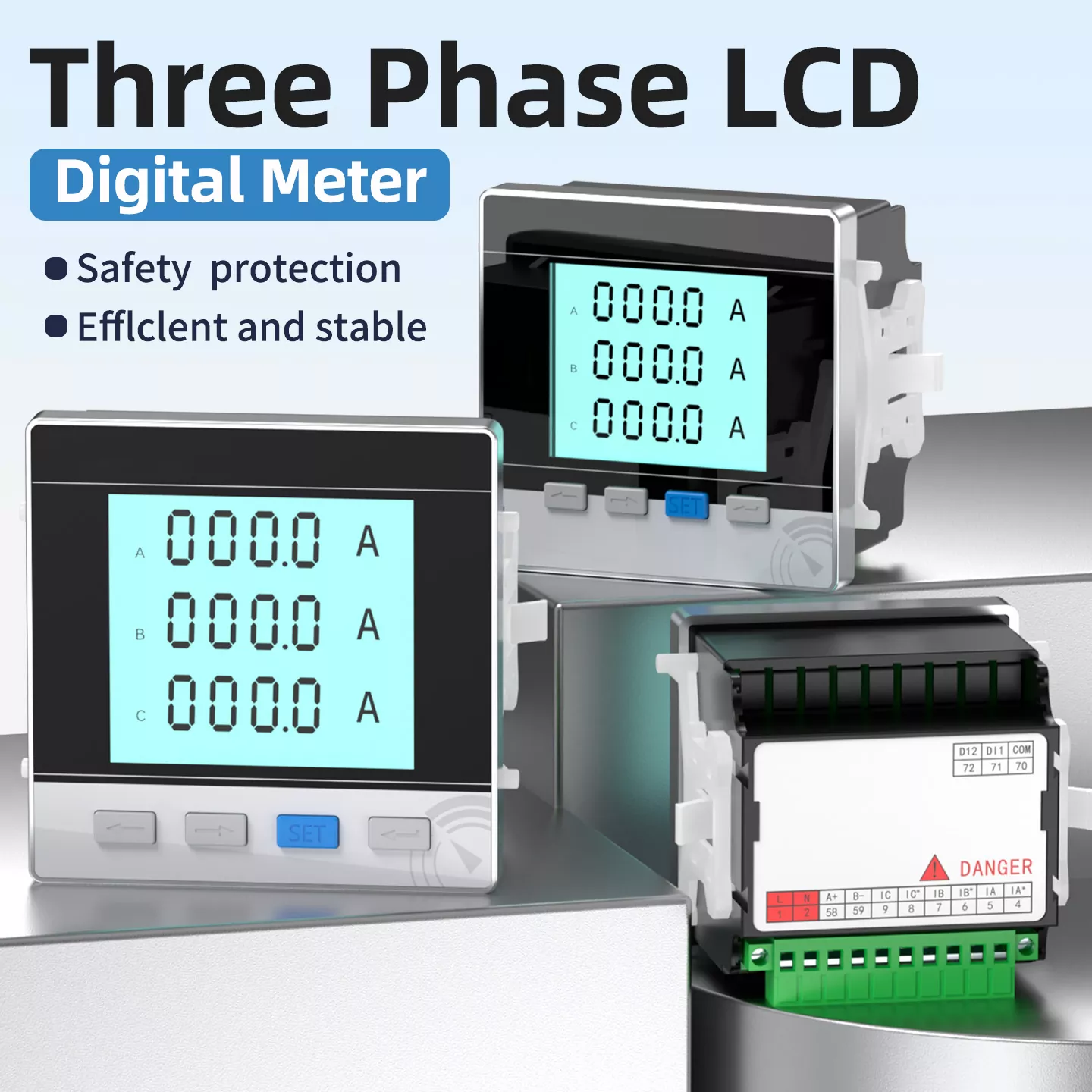

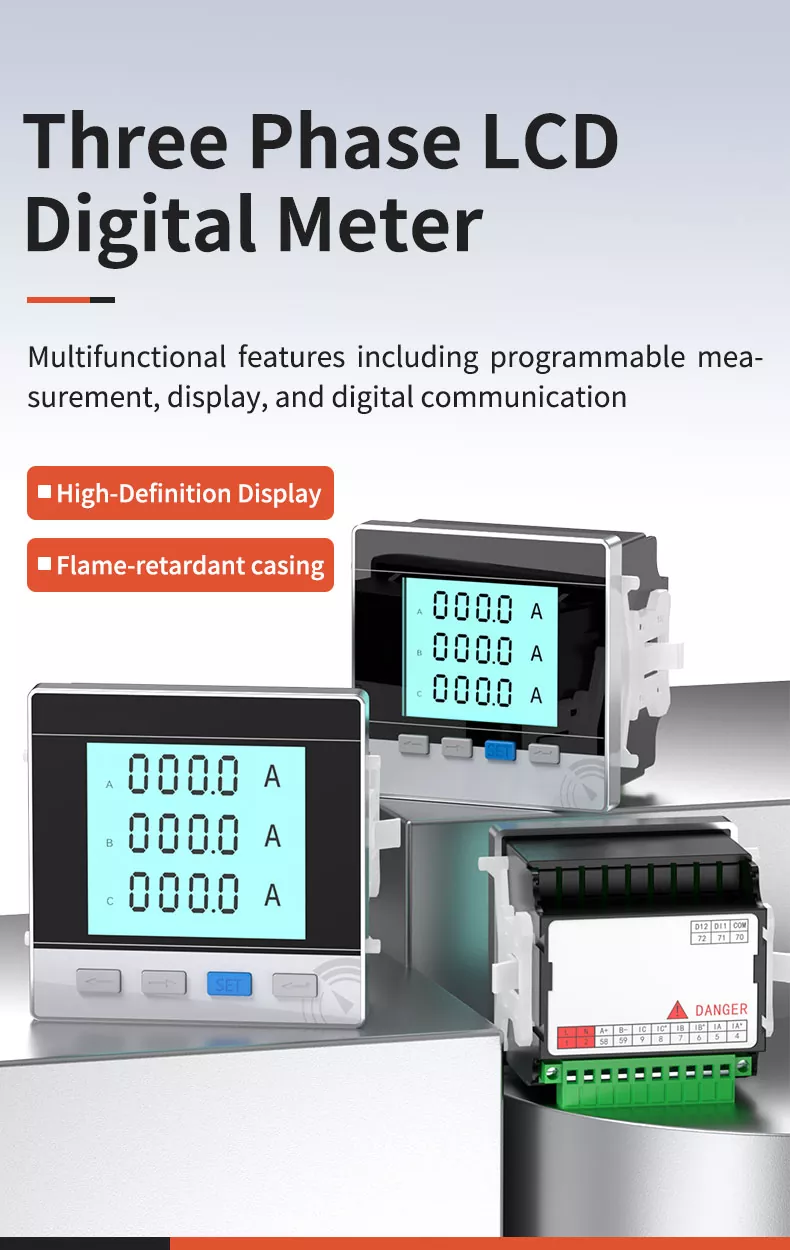

三相LCDデジタルメーター

当社の三相 LCD デジタル メーターは、三相電力システムを監視するためのインテリジェントなソリューションであり、プログラム可能な測定、リアルタイム表示、デジタル通信を統合して、電圧、電流、電力、エネルギー、周波数、力率を包括的に監視します。輸入された高品質チップと統合溶接技術を採用し、0.5 レベルの精度と安定した性能を保証します。また、難燃性 ABS ハウジングは衝撃や腐食に対する強力な耐性を提供し、要求の厳しい産業環境で信頼性の高い長期使用を実現します。産業オートメーション、配電、エネルギー管理システムに広く適用され、正確で安定した電気パラメータ監視を実現します。

会社紹介

産業オートメーション制御のための包括的なサービスの提供に取り組んでいます。あらゆる面でのニーズを満たします 正確で信頼性が高く、省エネで環境に優しいインテリジェントな配電を備えた電源システム 製品。当社は研究開発から生産まで厳格な品質管理を遵守し、各製品が国際規格を満たすことを保証します。 規格に準拠し、電気測定機器業界の世界中のお客様にとって信頼できるパートナーとなるよう努めます。

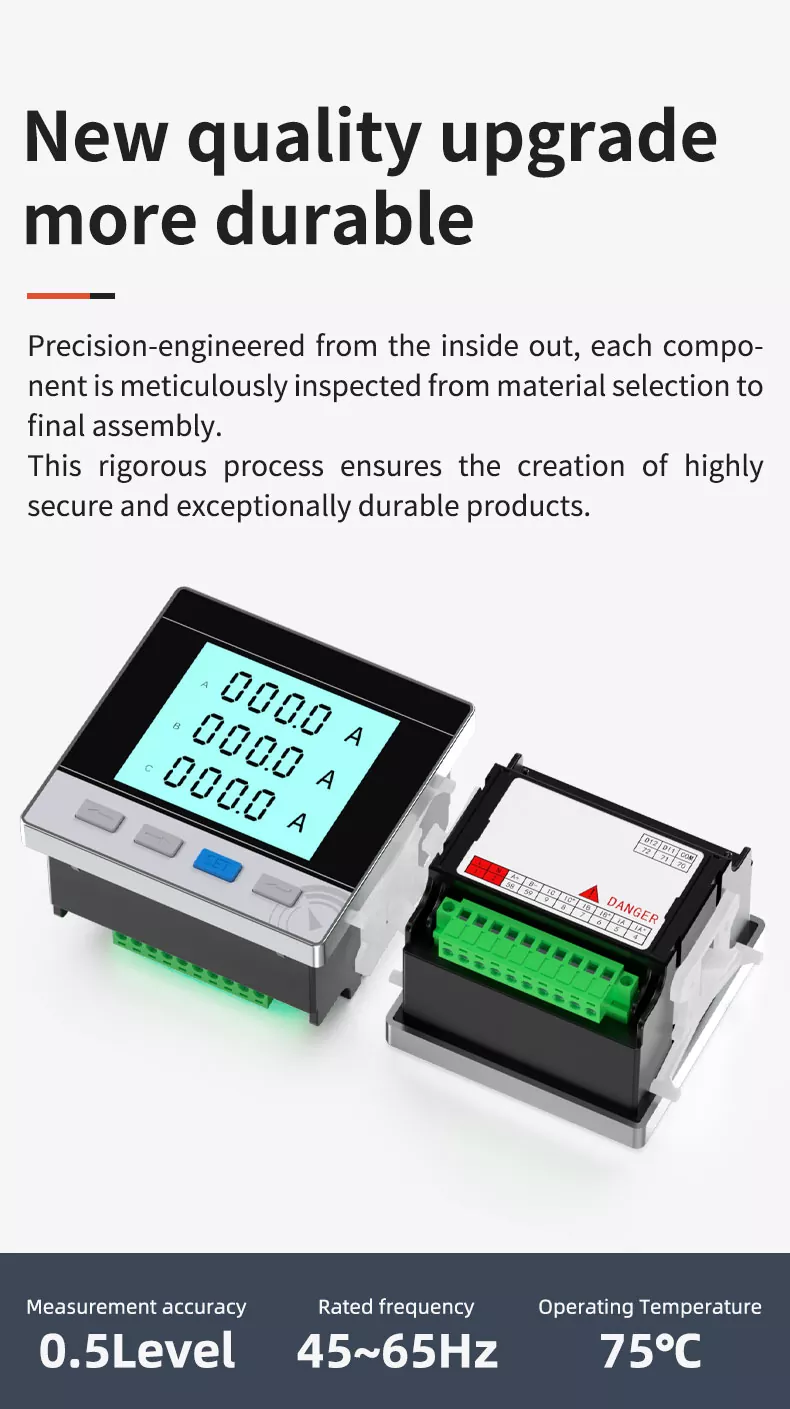

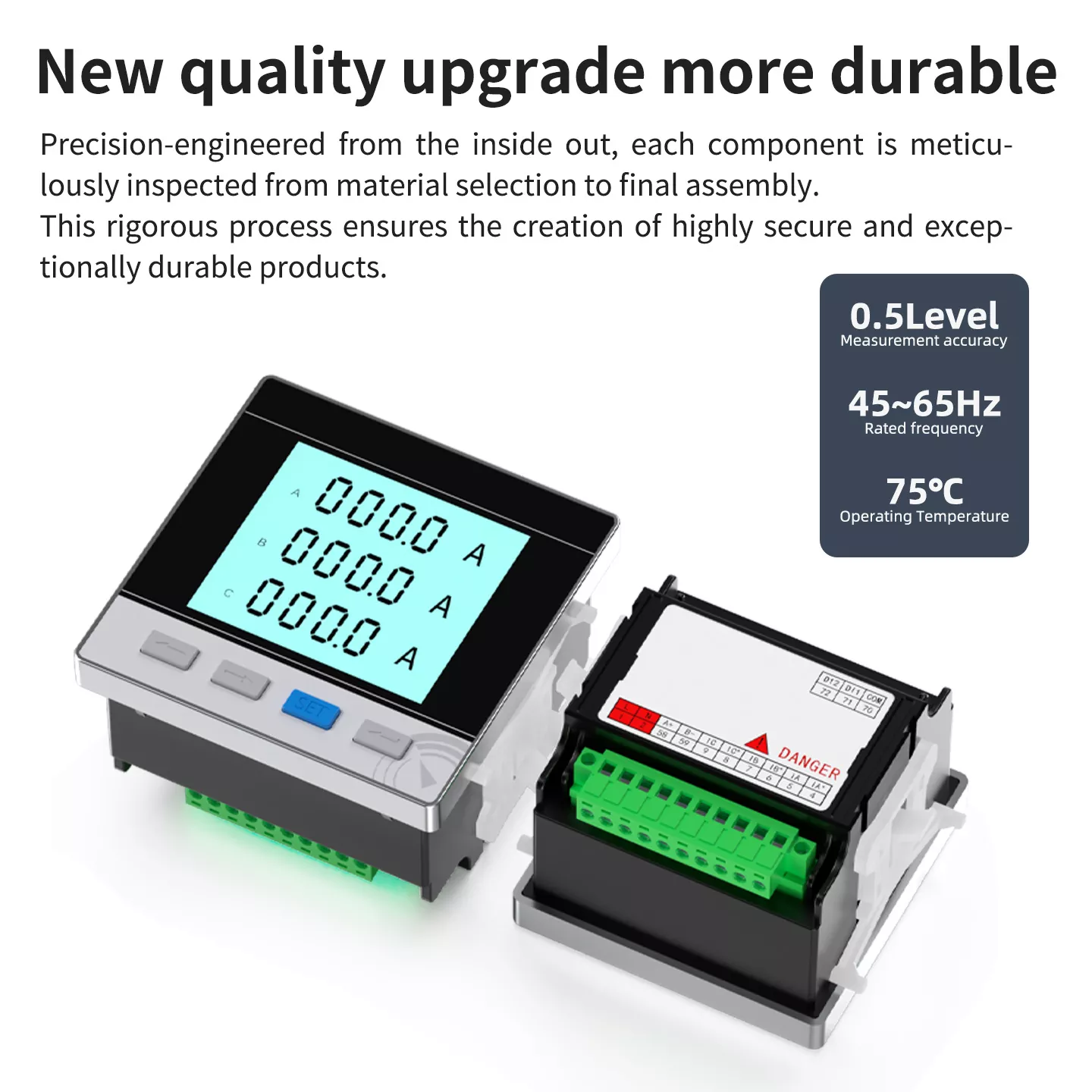

新しい品質のアップグレードと耐久性の向上

当社の三相LCDデジタルメーターは完全に品質がアップグレードされました。内側から外側まで精密に設計されており、 コンポーネントは、材料の選択から最終組み立てまで細心の注意を払って検査されます。輸入された高品質チップを使用しています 正確な計量と安定した性能を保証する統合された溶接技術。シェルはでできています 高強度難燃性ABS素材で、老化防止、耐腐食性、耐衝撃性、難燃性があります。 各製品は工場から出荷される前に、厳格なエージングテスト、精度校正、耐電圧テストを受けています。 安全性能が強化され、過酷な産業環境でも長期間安定して動作できます。 耐用年数。

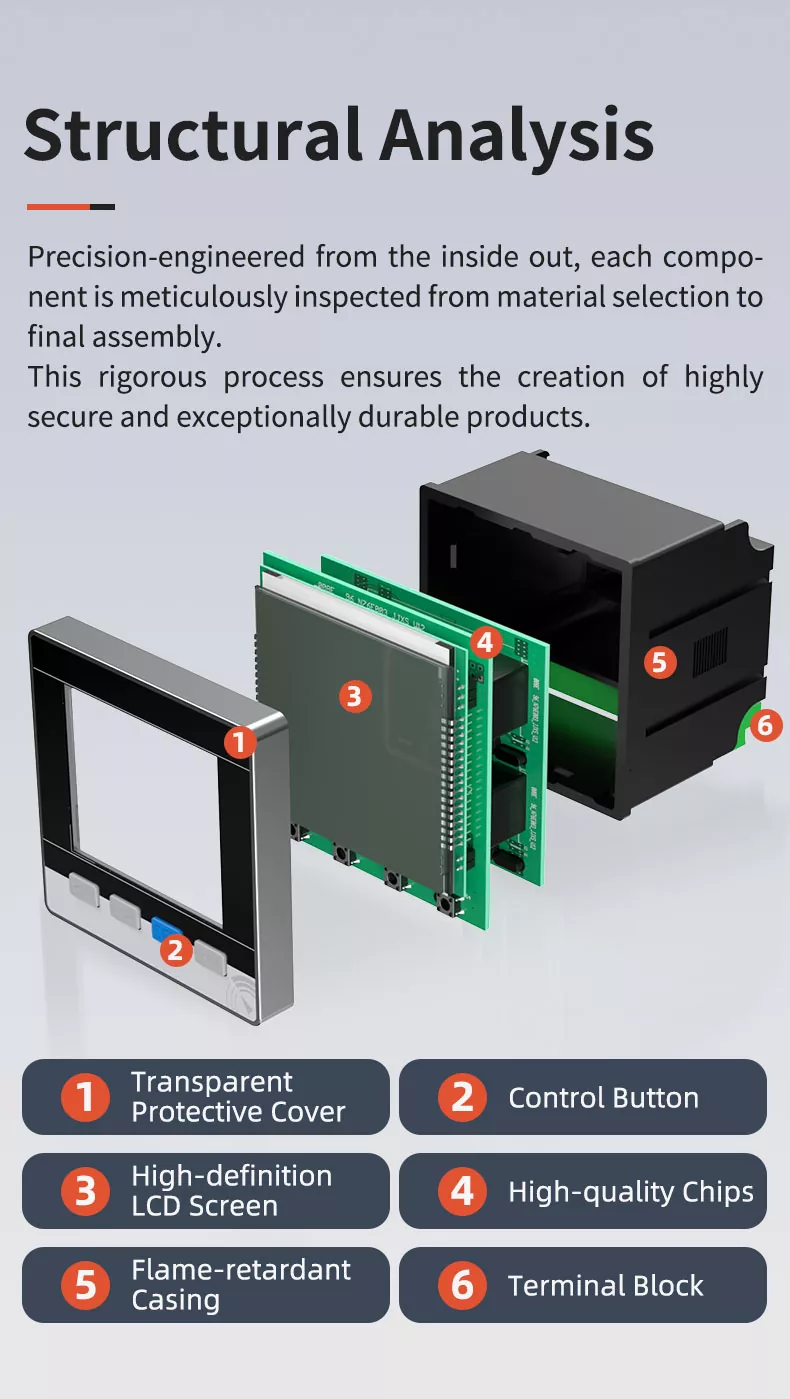

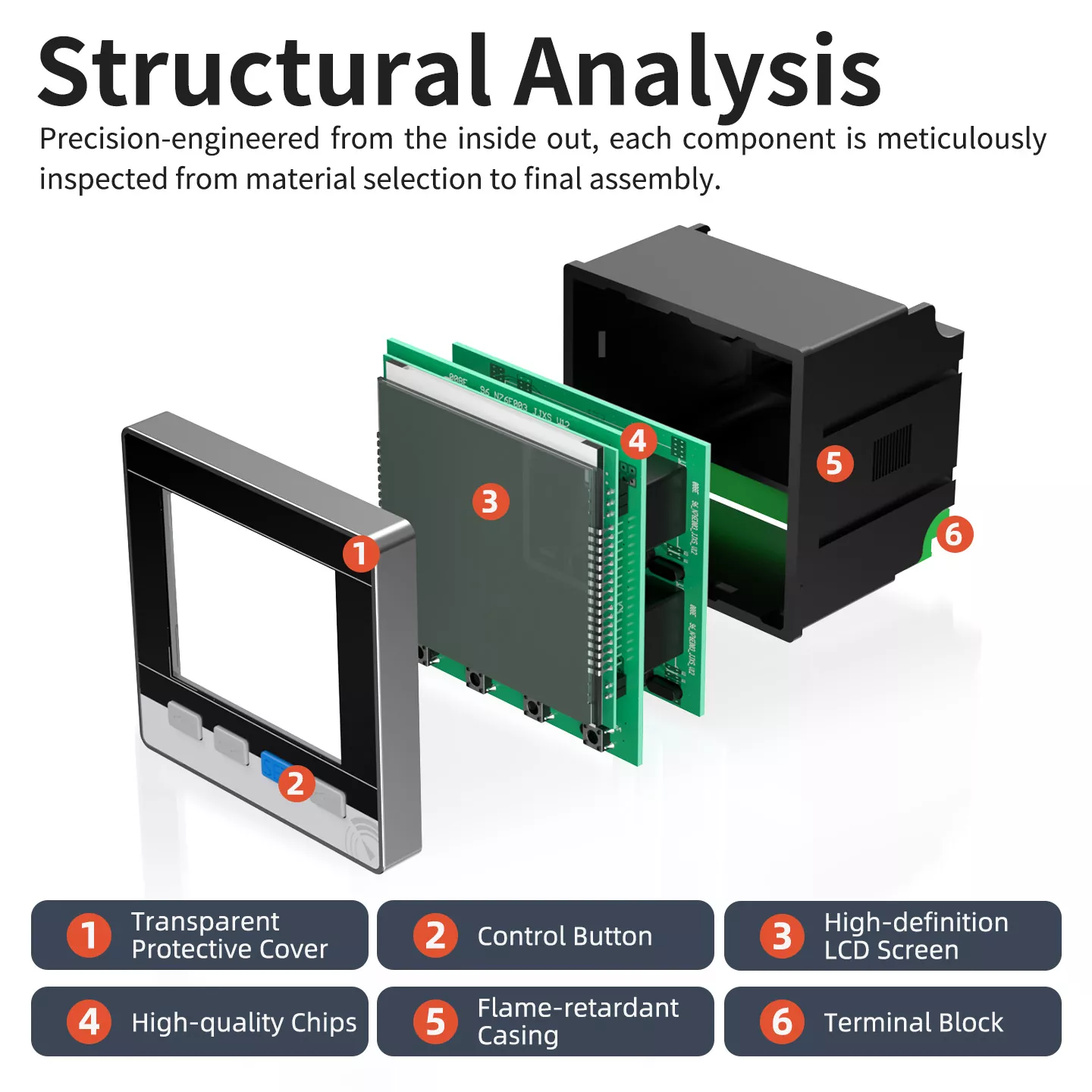

構造解析

このメーターは、6 つのコアコンポーネントを含むコンパクトで科学的な構造を採用しています。

透明保護カバー: ディスプレイを埃や物理的損傷から保護し、長期間鮮明な状態を維持します。

コントロールボタン: 感度が高く応答性が高く、パラメーター設定、データ クエリ、メニュー ナビゲーションをサポートします。

高精細液晶画面: 大きな文字表示、明確なデータ視覚化、強力な抗干渉機能。

高品質チップ: 溶接一体型の輸入チップを採用し、0.5レベルの測定精度と安定した性能を保証します。

難燃性ケーシング：高強度エンジニアリングプラスチック、老化防止、耐腐食性があり、信頼性の高い安全保護を提供します。

端子台: 高導電性素材、しっかりした取り付け、シンプルな配線、強力な過負荷耐性と耐摩耗性。

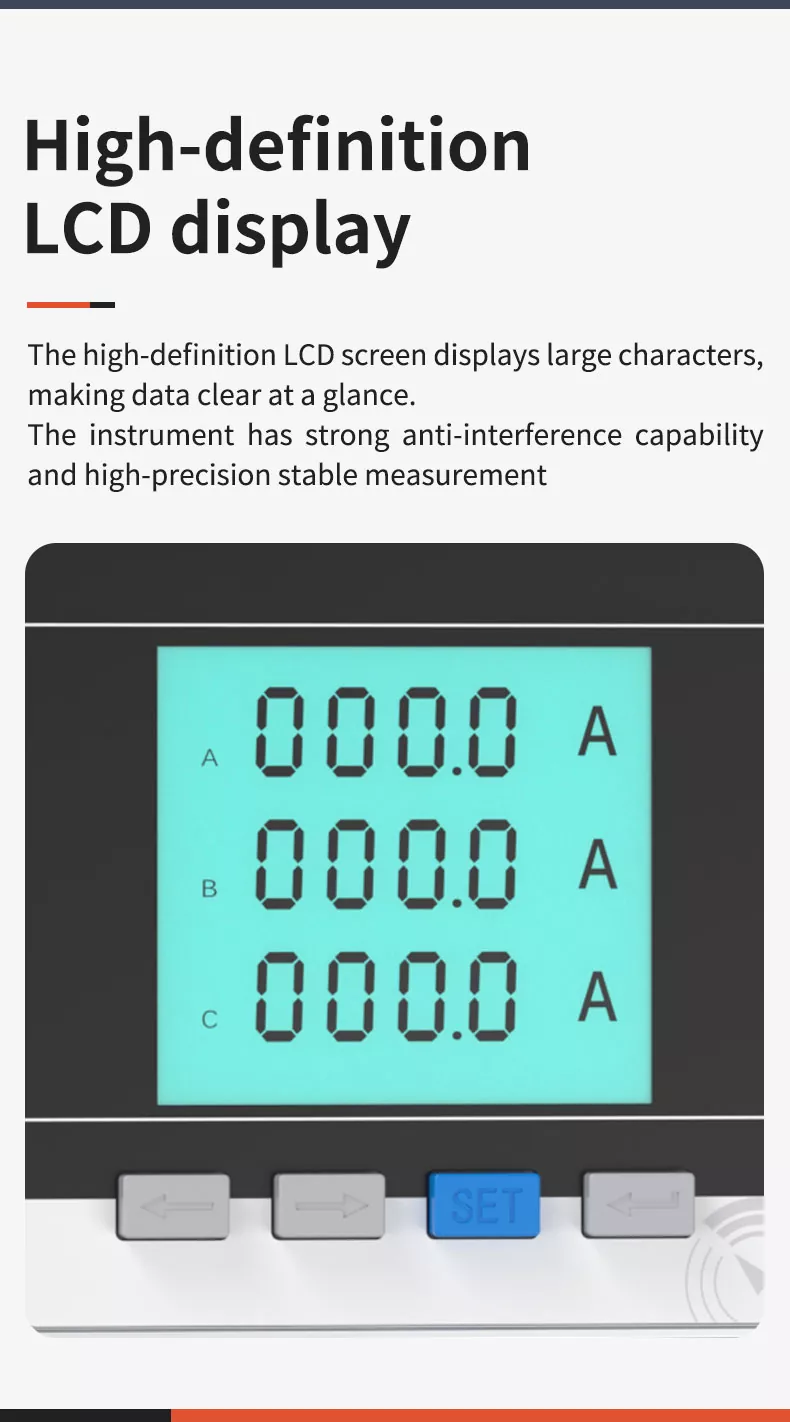

高精細LCDディスプレイ

当社のメーターには、大きな文字表示を備えた高精細液晶画面が装備されています。データが一目瞭然なので、 さまざまな設置角度での読み取りを容易にします。この機器は強力な干渉防止機能を備えており、 高精度で安定した測定を実現し、複雑な環境でも正確で信頼性の高いパワーパラメータモニタリングを保証します。 産業環境。

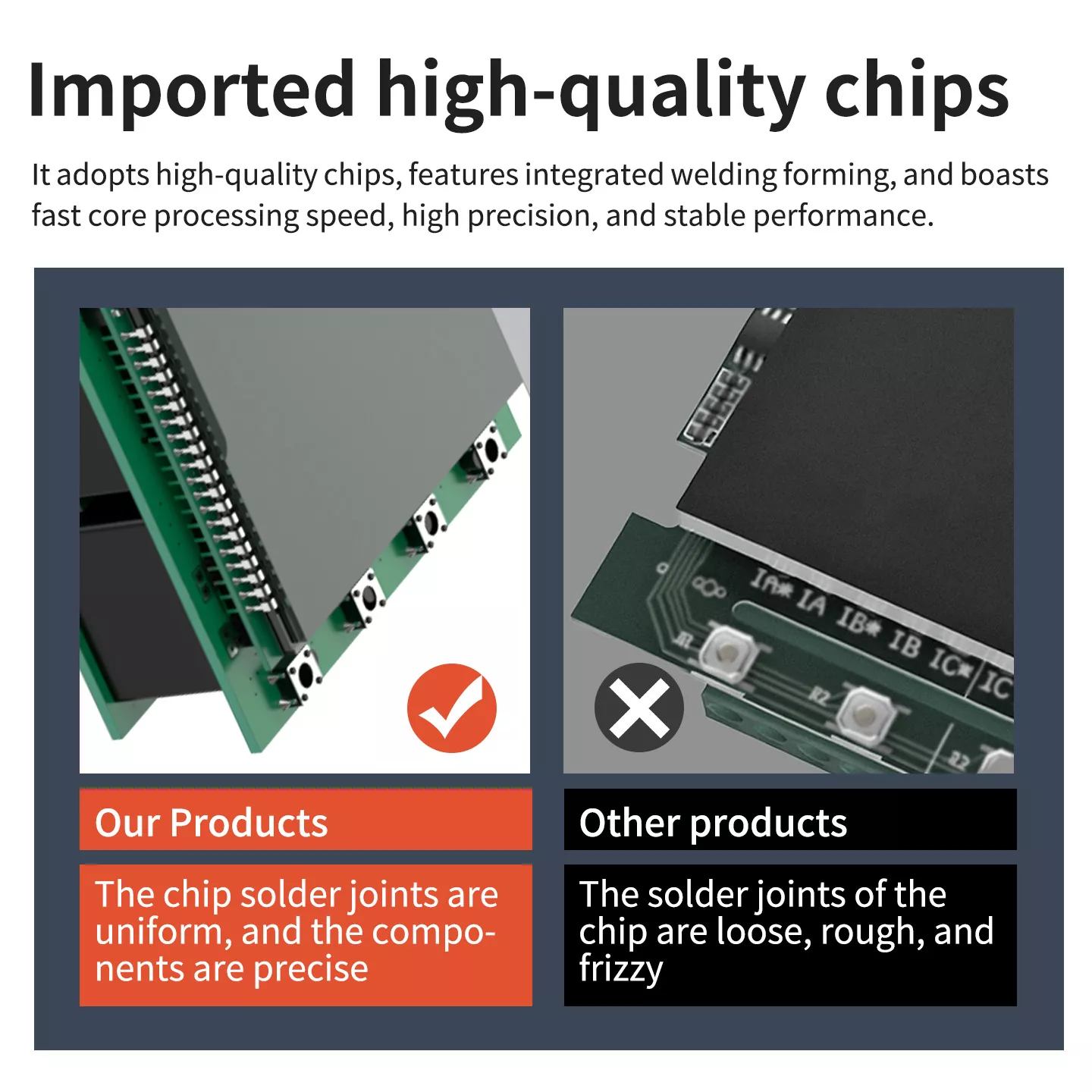

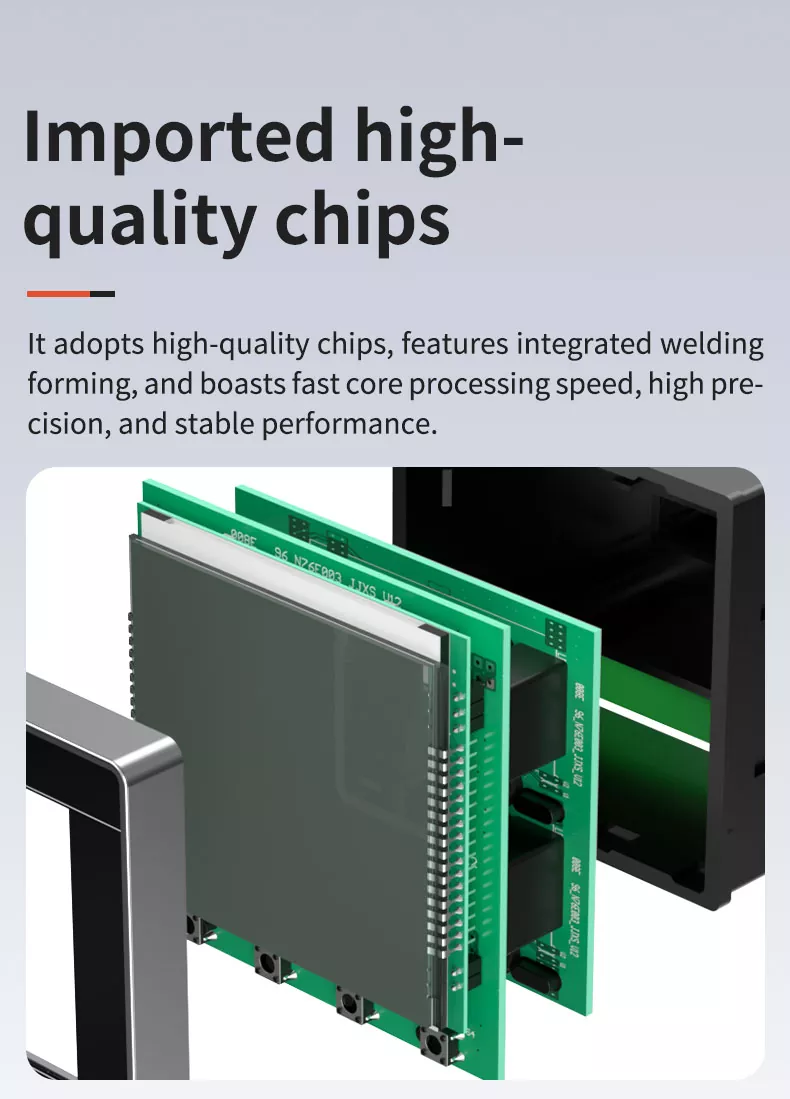

輸入された高品質チップ

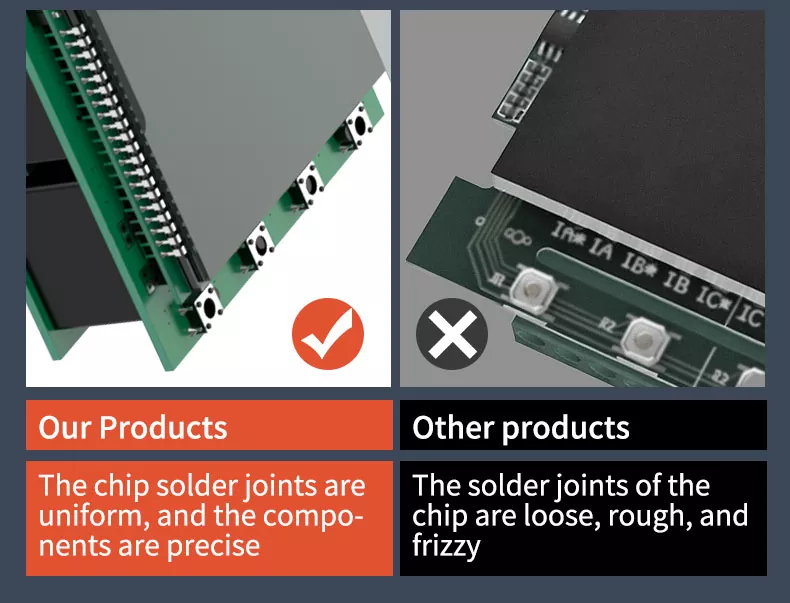

輸入された高品質チップと統合された溶接技術を使用して、高速なコア処理速度を保証し、 精度が高く、安定した性能を発揮します。測定精度は0.5レベルに達し、国際工業規格に適合します。 測定基準。他の製品と比較して、当社のチップはんだ接合は均一かつ正確で、緩みがなく、 粗く縮れた接続部を排除し、メーターの長期安定した動作を保証します。

当社の製品 VS.その他の製品

コアアドバンテージ

1. 高精度：0.5レベルの測定精度により、総合的なパワーパラメータを正確にモニタリングできます。

2. 難燃性ケーシング：高強度ABS素材を採用し、ショートや過負荷による火災を効果的に防止します。

3. 簡単な取り付け: スナップオン取り付け、複数のパネル サイズのオプション、簡単な配線、迅速な導入。

4. 安定したパフォーマンス: 輸入された高品質チップ、統合された溶接、強力な干渉防止機能、過酷な環境に適しています 環境。

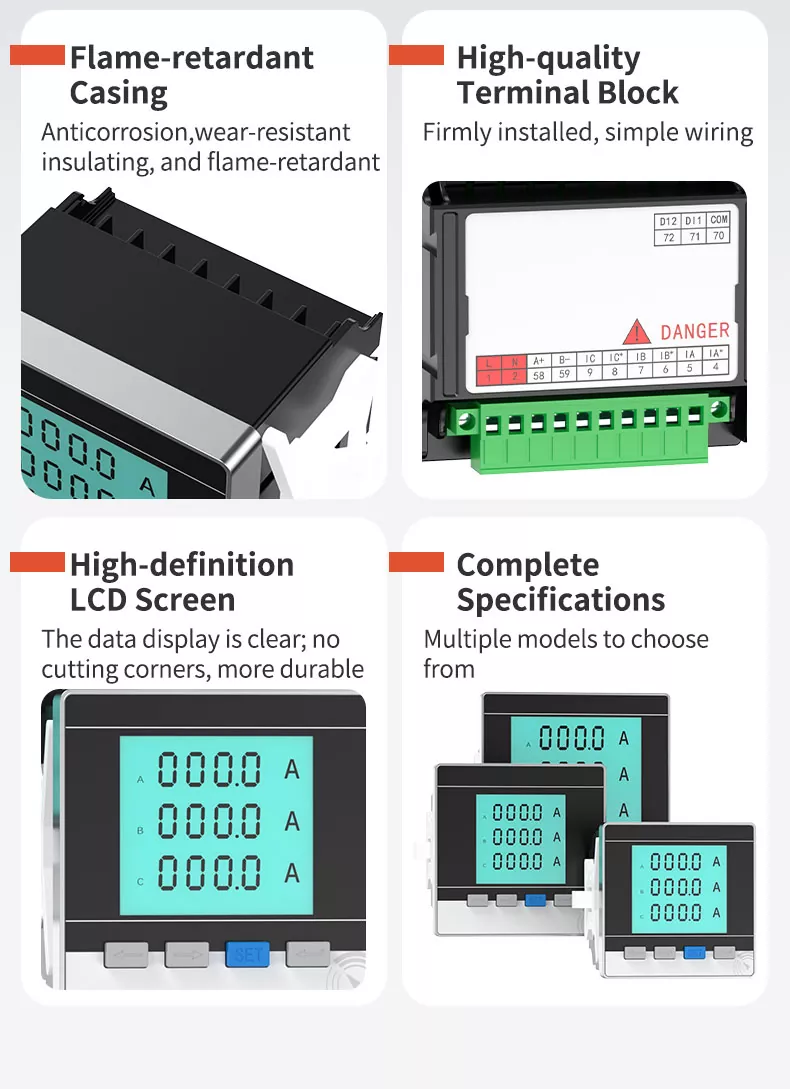

4 つの主要なセールス ポイント

• 難燃性ケーシング：耐腐食性、耐摩耗性、絶縁性、難燃性があり、長期間安全に使用できます。

• 高品質端子台: しっかりと取り付けられ、配線が簡単、導電性が良く、耐摩耗性が高く、安全な電流伝達を保証します。

• 高精細液晶画面: 鮮明なデータ表示、大きな文字、手を抜いていない、より耐久性があり、読みやすい。

• 完全な仕様: 複数のパネルサイズオプション (72×72mm / 80×80mm / 96×96mm) により、さまざまな作業条件のニーズに対応します。

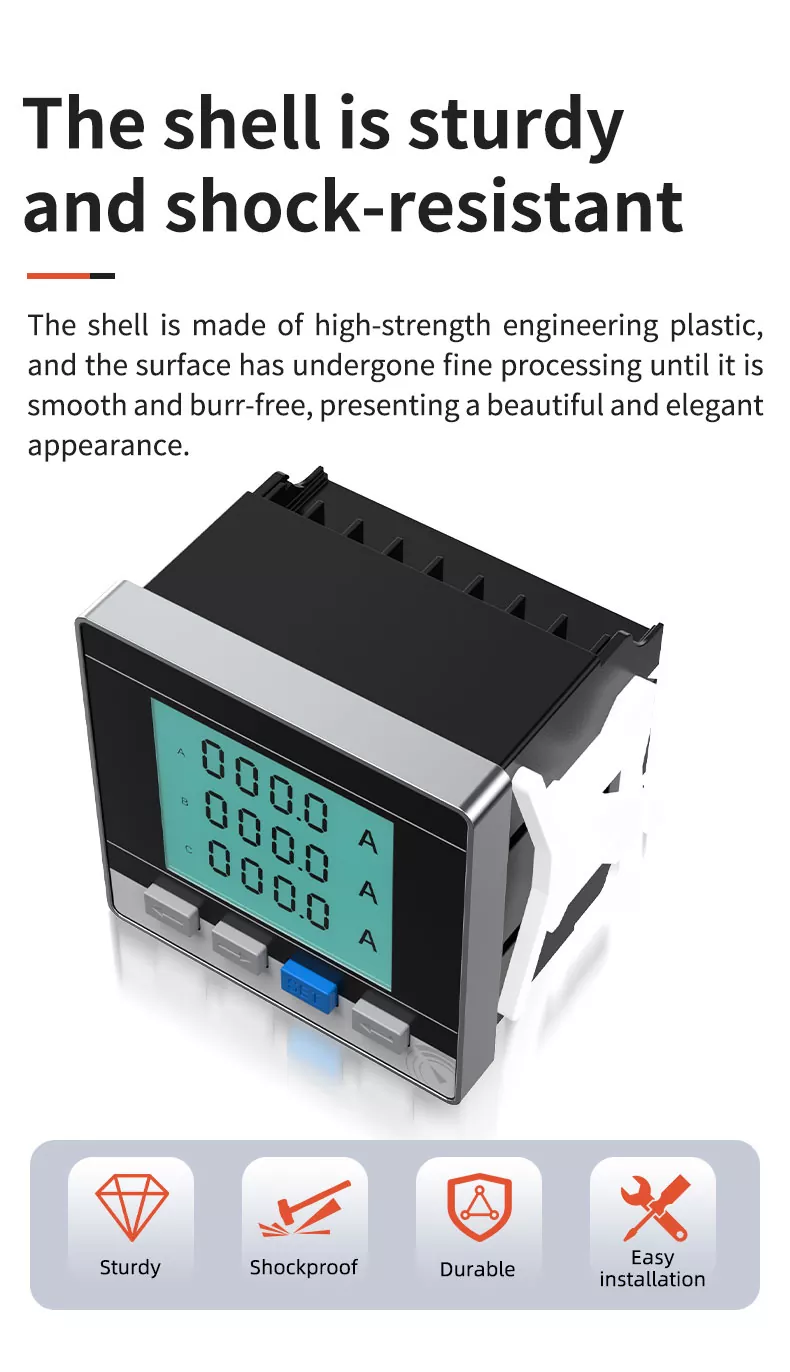

シェルは頑丈で耐衝撃性があります

シェルは高強度エンジニアリングプラスチック製で、表面は緻密な加工が施されています。 滑らかでバリがなく、美しくエレガントな外観を呈します。耐衝撃性と圧縮性に優れています 耐久性があり、日常の衝突や機械的振動に耐えることができ、変形したり損傷したりしません。材料は 耐食性と耐老化性があり、さまざまな複雑な産業環境での長期安定した使用に適しています。 動作温度範囲は-20～70℃です。

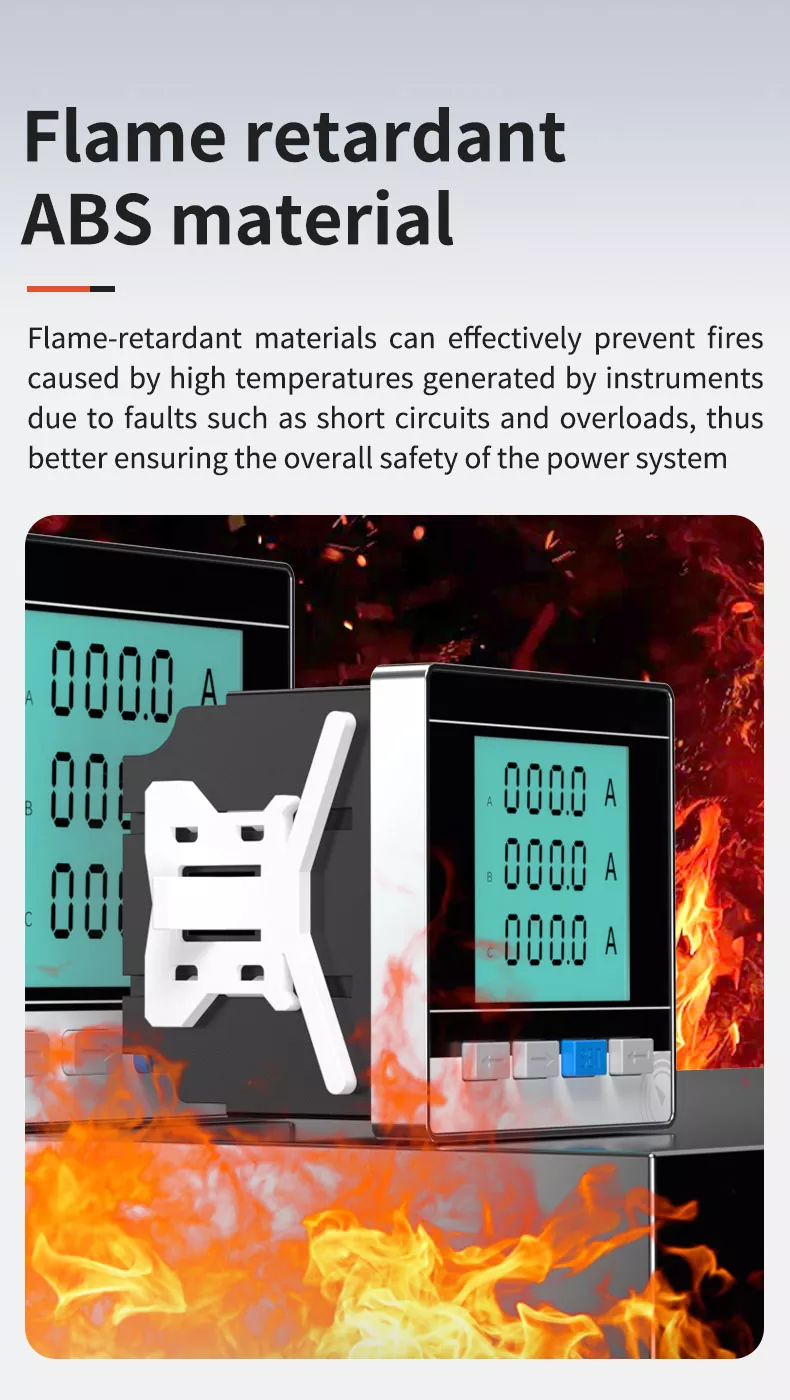

難燃性ABS素材

シェルには難燃性と耐久性に優れた高性能難燃性ABSエンジニアリングプラスチックを採用。 絶縁特性。燃焼を効果的に抑制し、発生する高温による火災を防ぎます。 短絡や過負荷などの故障による機器の損傷を防止し、機器の全体的な安全性をより確実に確保します。 パワーシステム。この材料は耐腐食性と耐老化性も備えており、長寿命です。

高品質端子台

高品質の端子台を使用することで、強力な導電性を確保するだけでなく、損失も低減します。配線は、 シンプルなので、簡単かつ迅速に設置できます。端子台はしっかりと取り付けられており、緩みにくいです。 長期間の振動に耐え、優れた耐摩耗性と過負荷耐性を備え、安全で信頼性の高い動作を保証します。 メーター。

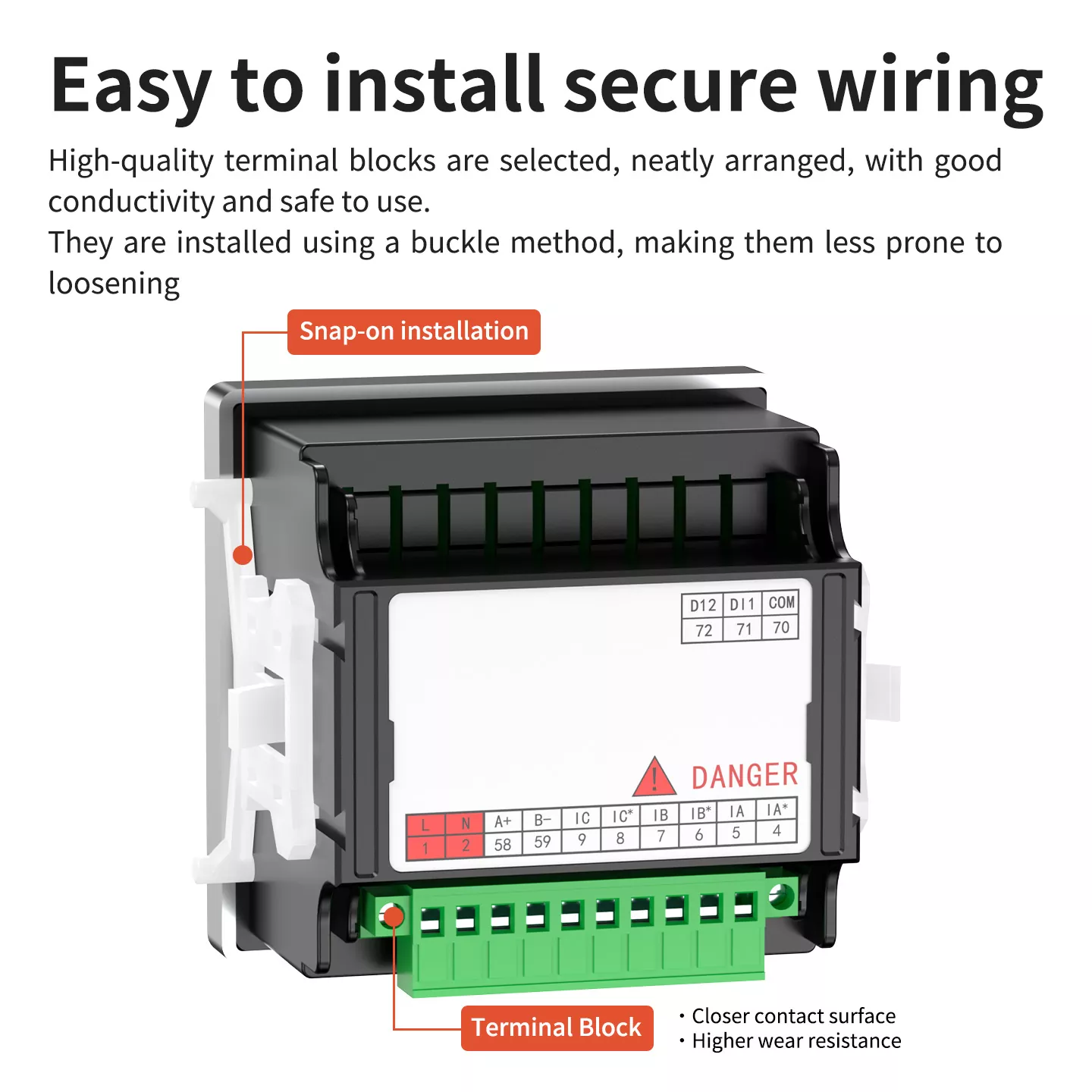

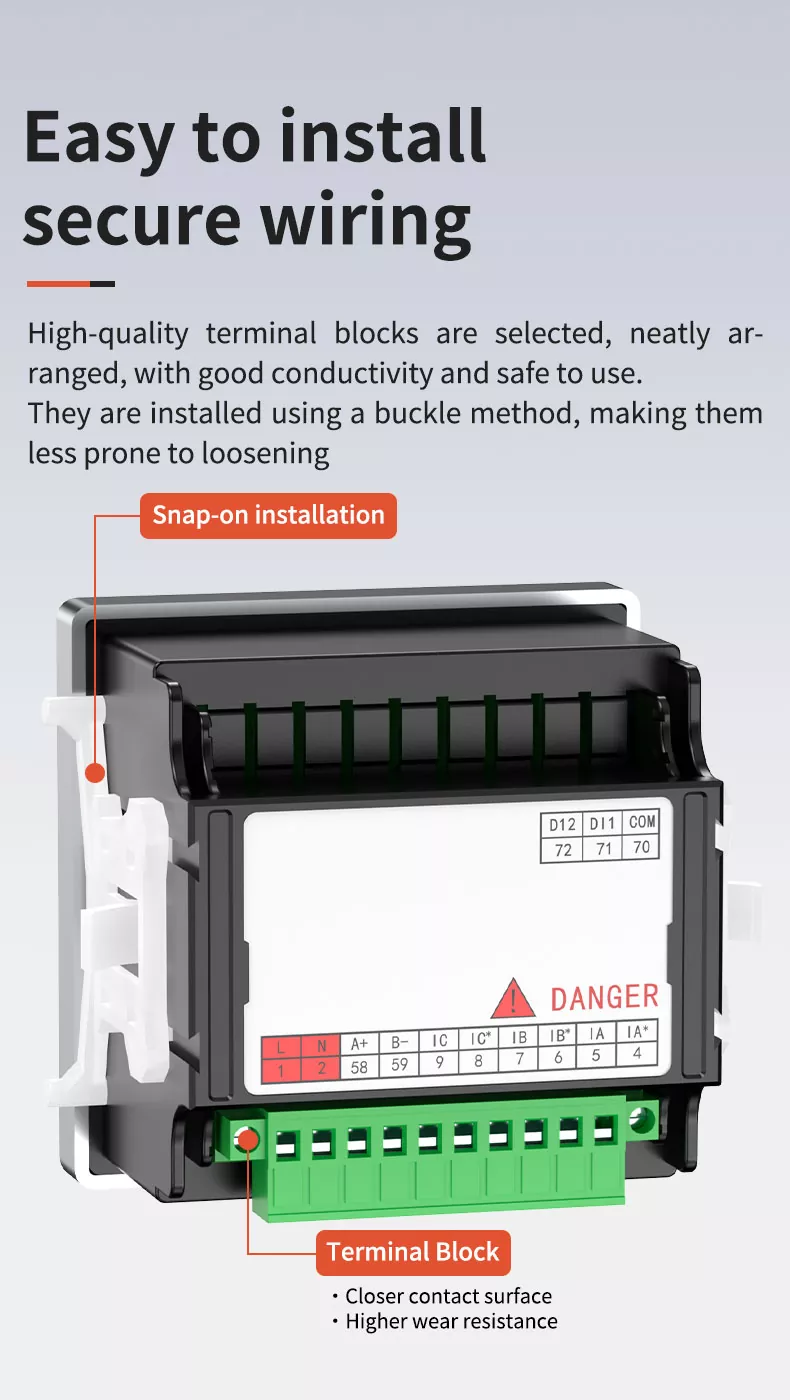

設置が簡単、配線も確実

メーターはスナップオン取り付けを採用しており、複雑な工具を必要とせず、簡単かつ迅速に取り付けられます。高品質 端子台は整然と配置されており、導電性も良好で安全に使用できます。端子のレイアウトがわかりやすく、 標準化されたマーキングにより、誤った配線を効果的に回避します。さまざまな配電盤と互換性があり、 さまざまなシナリオでの迅速な展開に適した電気機器。

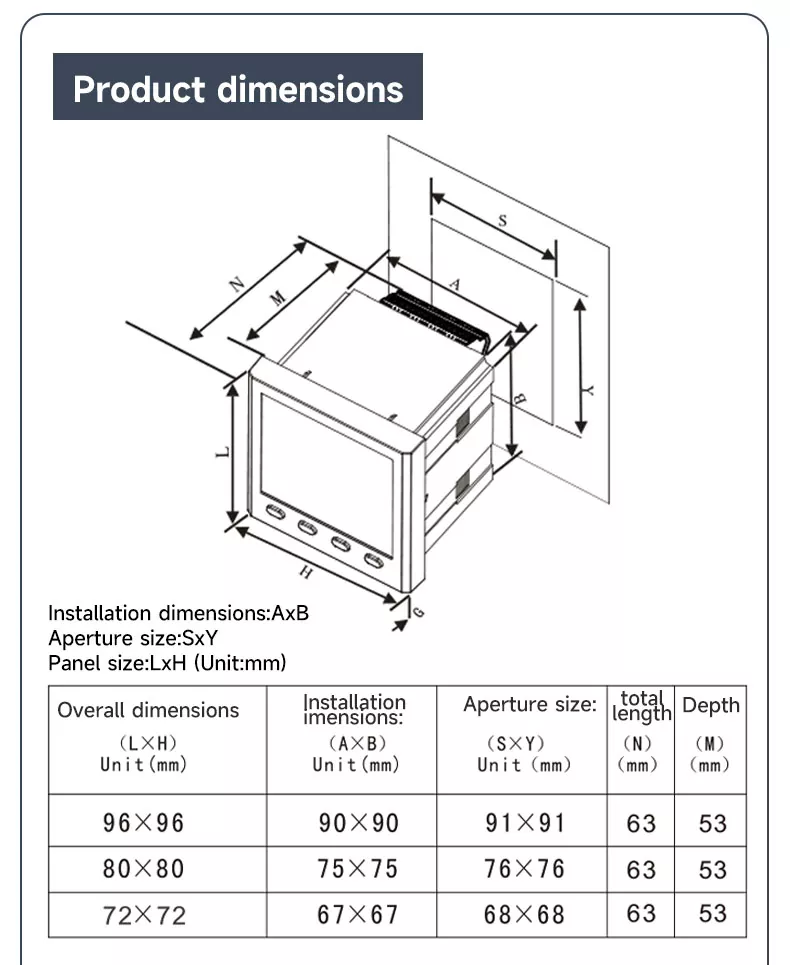

製品寸法

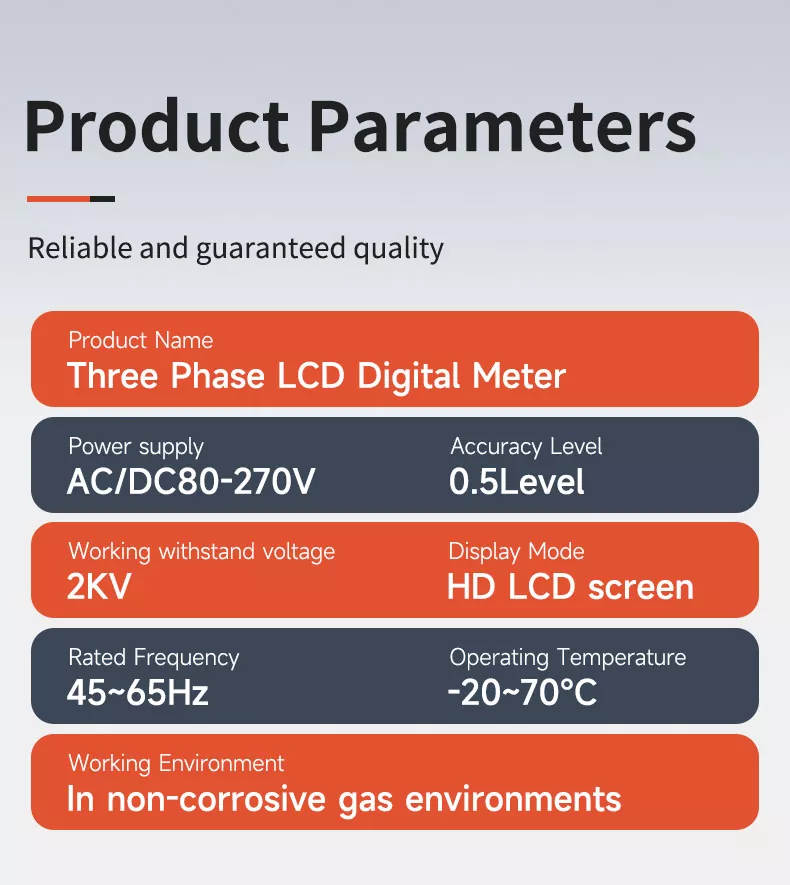

製品パラメータ

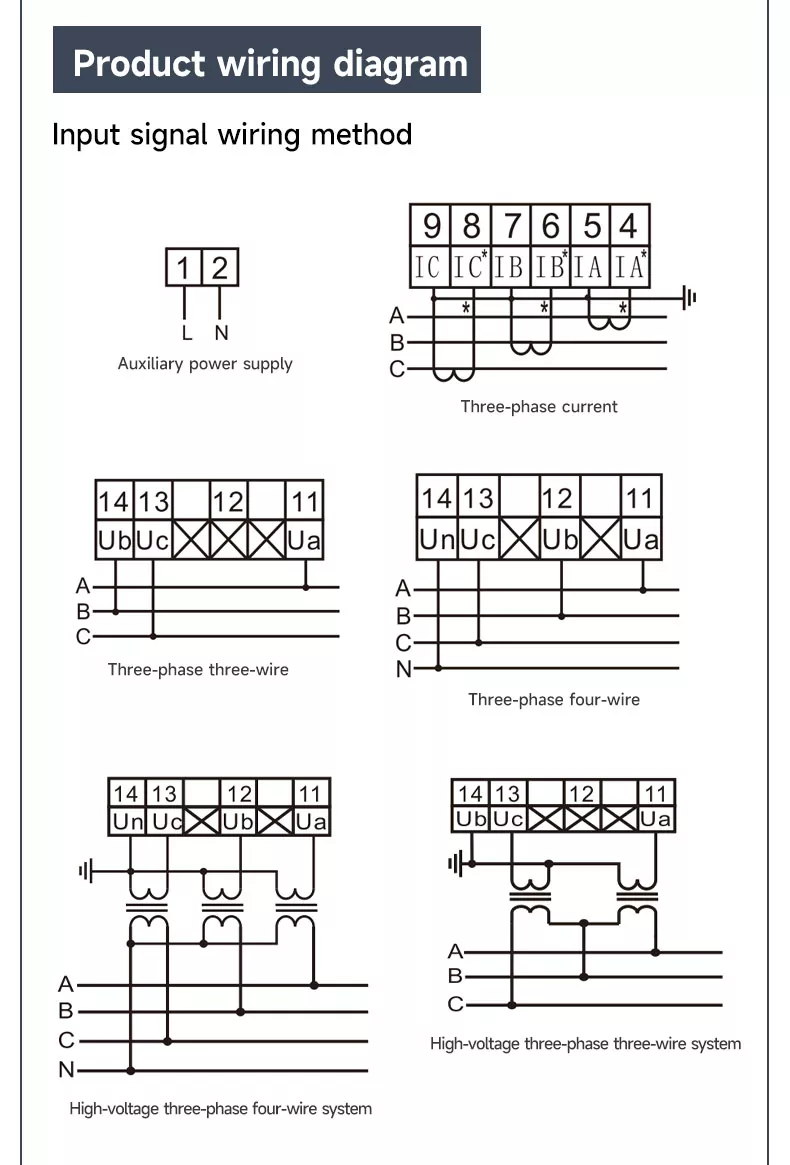

配線図と説明書

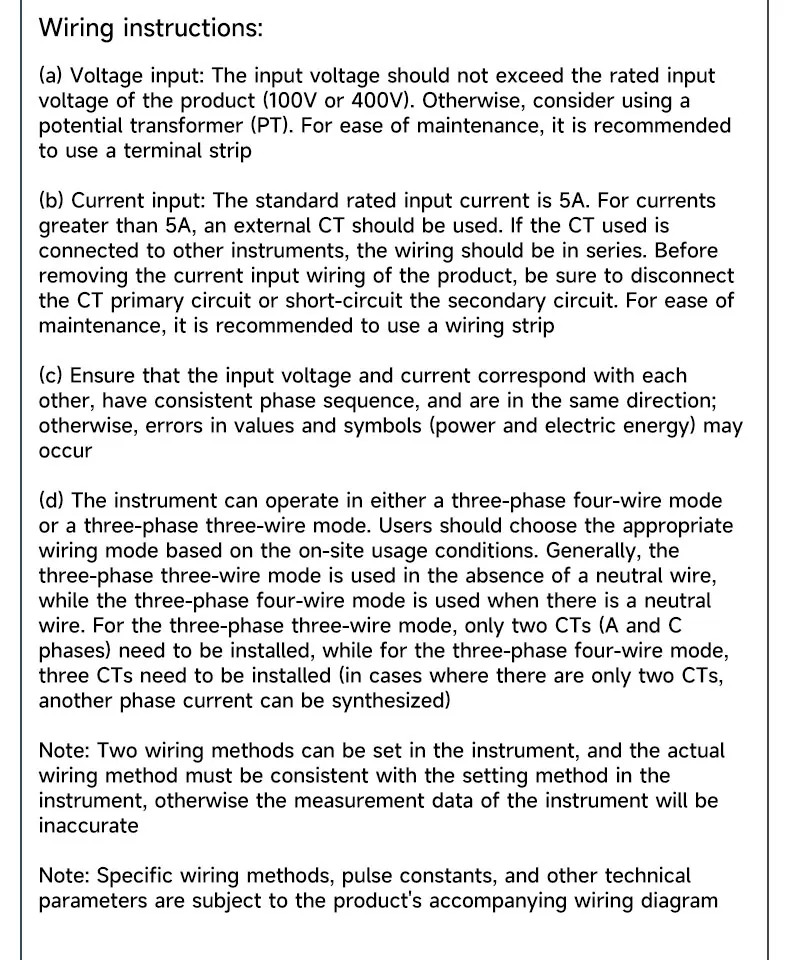

配線手順

電圧入力：入力電圧は定格入力電圧（100Vまたは400V）を超えないようにしてください。それ以外の場合は、可能性のあるものを使用することを検討してください。 変圧器（PT）。

電流入力：標準定格入力電流は5Aです。 5Aを超える電流の場合は、外部CTを使用する必要があります。 CTを確保する 配線を取り外す前に二次回路を短絡させます。

位相シーケンス: 入力電圧と電流が相互に一致し、一貫した位相順序があり、入力電圧と電流が一致していることを確認してください。 同じ方向です。

配線モード: 三相 3 線構成と三相 4 線構成の両方をサポートします。メーターのモードをそれに合わせて設定します 実際の配線。

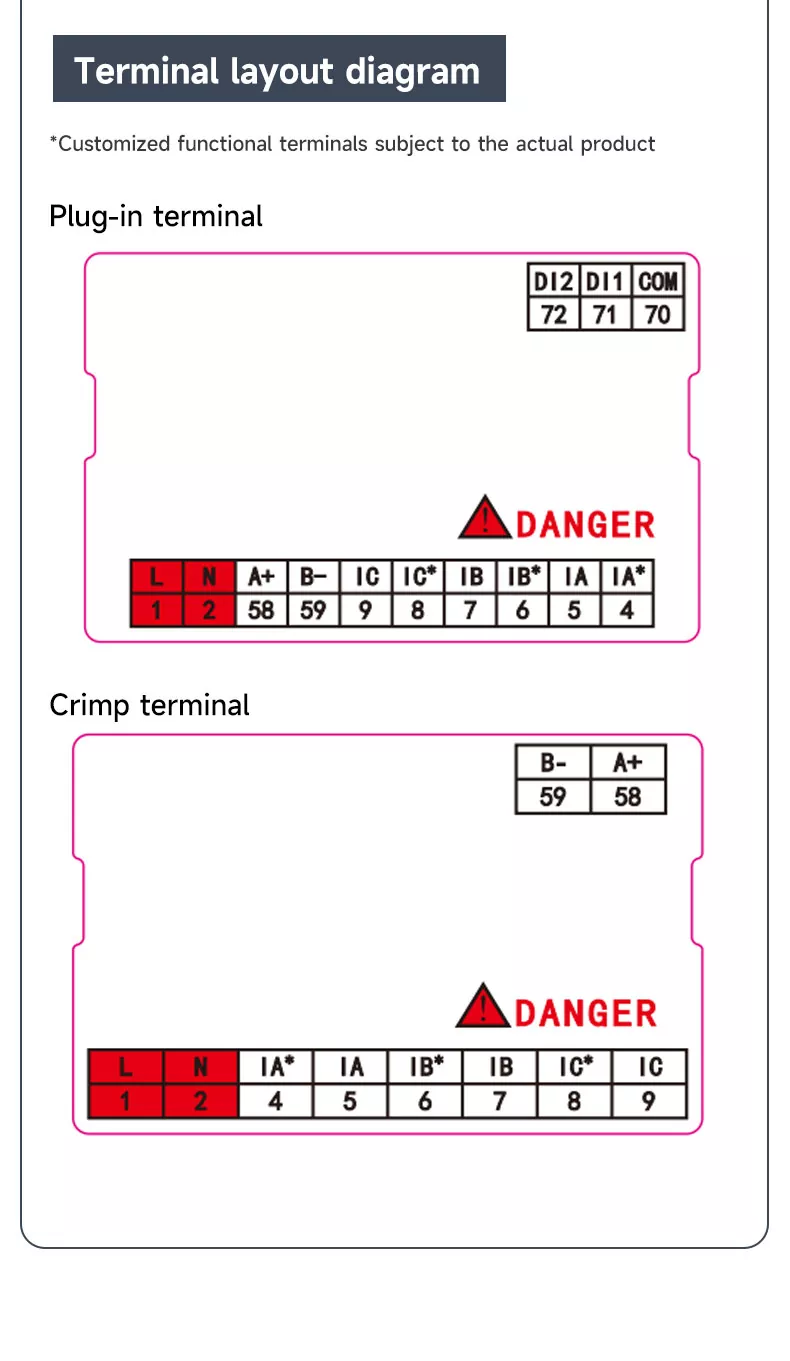

端子配置

• プラグイン端子: L/N 電源入力、DI/DO デジタル I/O、RS485 通信 (A+/B-)、電圧/電流入力 (UA/UB/UC/UN、 IA/IB/IC)。

• 圧着端子: 直接配線用に最適化されており、電源、通信、測定端子が明確にラベル付けされています。

権威ある認証

当社の三相 LCD デジタル メーターは、国家規格に準拠した専門的な実験室のテストと認証に合格しています。 そして国際的な業界標準。生産プロセス全体で厳格な品質管理が実施されています。 精度校正、耐電圧テスト、老化テストなどのリンクにより、精度、安全性、安定性を確保します。 各製品の。権威ある認証により、世界中の顧客の大量調達と、 長期的な協力。

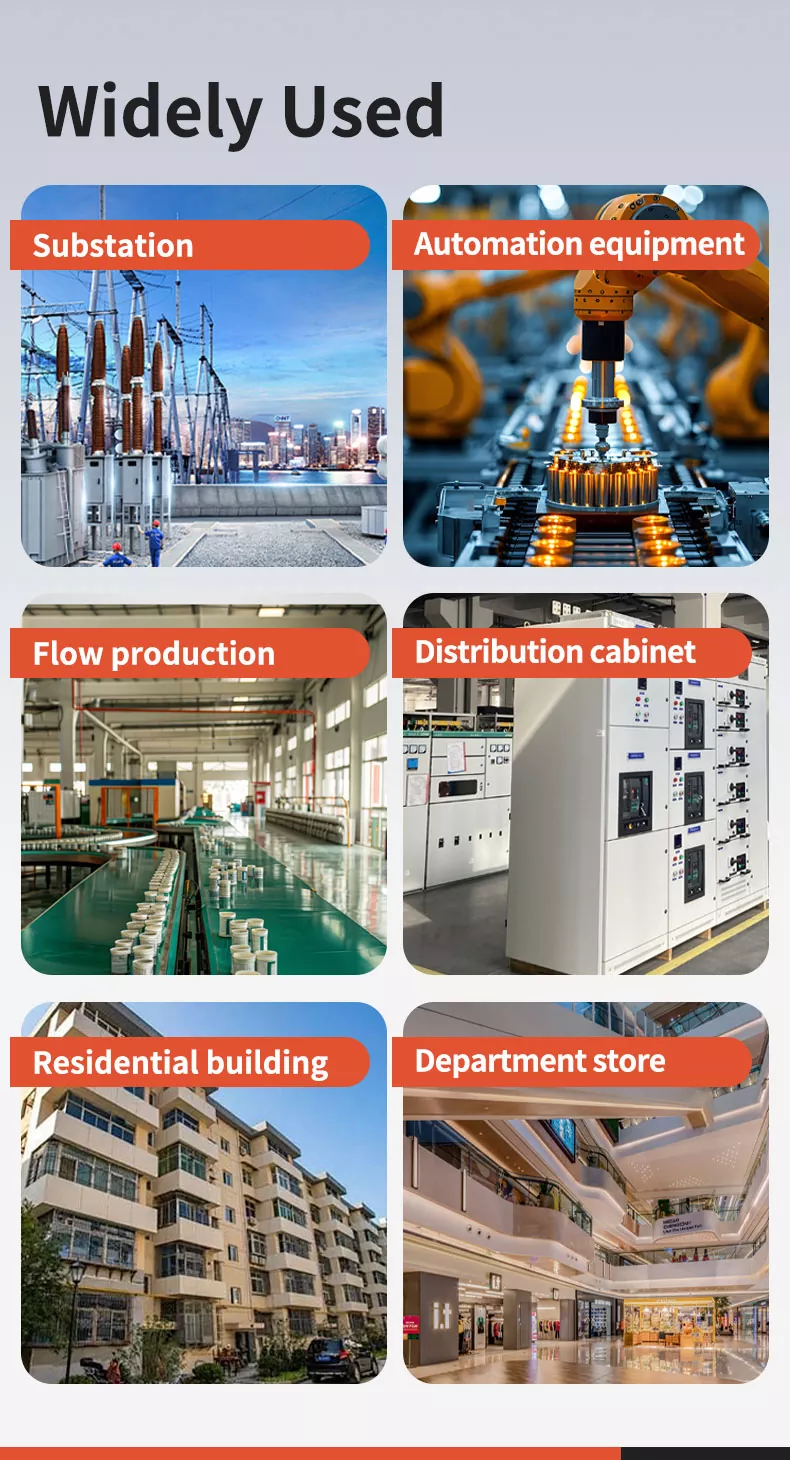

広く使用されている

当社の三相 LCD デジタル メーターは、以下の分野で広く使用されています。

• 変電所: リアルタイムの電力監視とエネルギー管理

• 自動化装置: 産業用プロセス制御と電力パラメータのモニタリング

• フロープロダクション: 工場のエネルギー消費量の監視と管理

• 配電キャビネット：低圧配電系統負荷監視

• 住宅用建物：集合住宅の電力使用量管理

• デパート: 商業ビルの電力計測と監視

よくある質問

1.三相LCDデジタルメーターの主な機能は何ですか?

主に、電圧、電流、電力、電力などの三相電力パラメータの包括的な監視に使用されます。 エネルギー、周波数、力率を測定し、プログラム可能な測定、表示、デジタル通信機能を備えています。

2.測定精度はどのくらいですか?

国際工業測定基準に適合する0.5レベルの高精度を採用し、正確かつ正確な測定を保証します。 信頼性の高い電力パラメータ監視。

3.どのようなパネルサイズが利用可能ですか?

当社では、72×72mm、80×80mm、96×96mmの3つの標準パネルサイズを提供しており、対応する取り付け開口部も対応しています。 さまざまなキャビネット設計のニーズに対応します。

4.インストール方法は何ですか?

スナップオンパネル取り付けに対応しており、取り付け、取り外しが簡単で、さまざまな分配に適しています キャビネットや電気機器。

5.リモート通信をサポートしていますか?

はい、Modbus RTU プロトコルを備えた RS485 ポートを備えており、SCADA とエネルギー管理にシームレスに統合できます。 システムを構築し、リモート監視とデータ収集を可能にします。

6.動作温度範囲はどれくらいですか?

製品は-20〜70°Cで安定して動作し、屋内および屋外のさまざまな産業環境に適しています。
