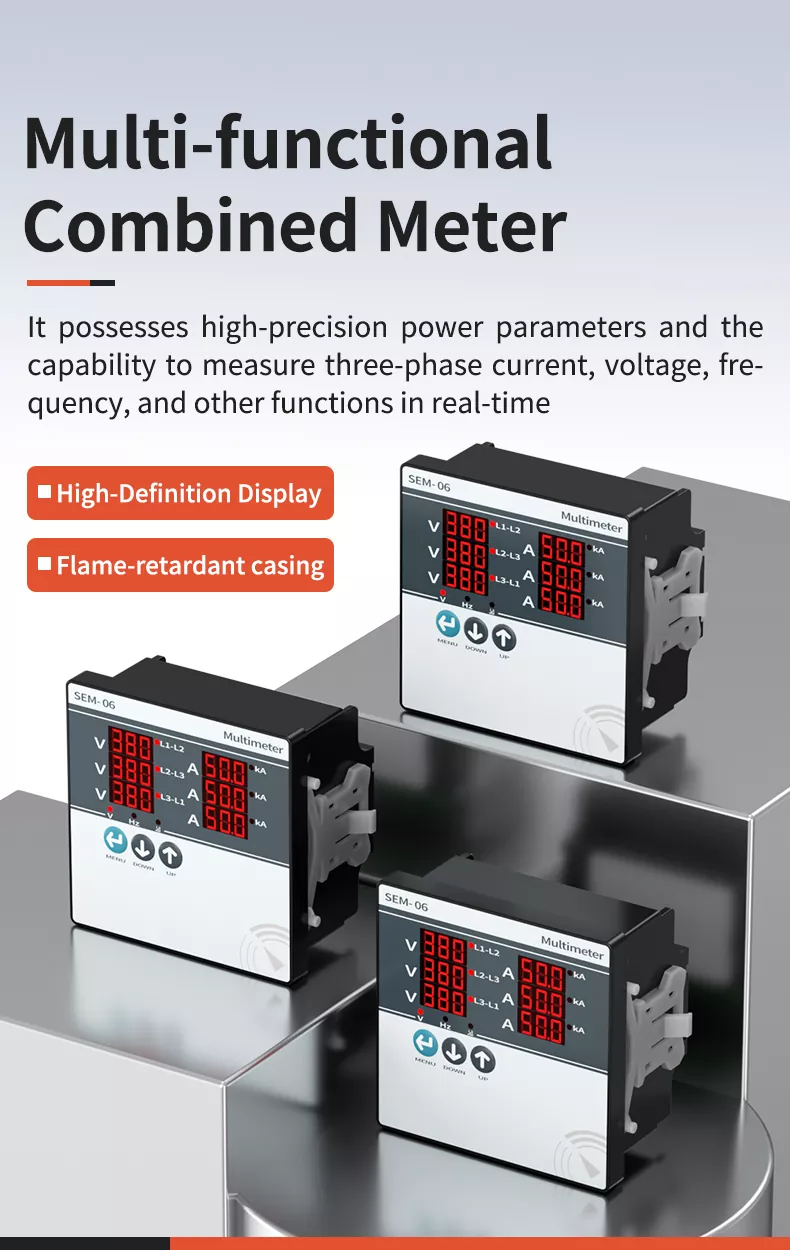

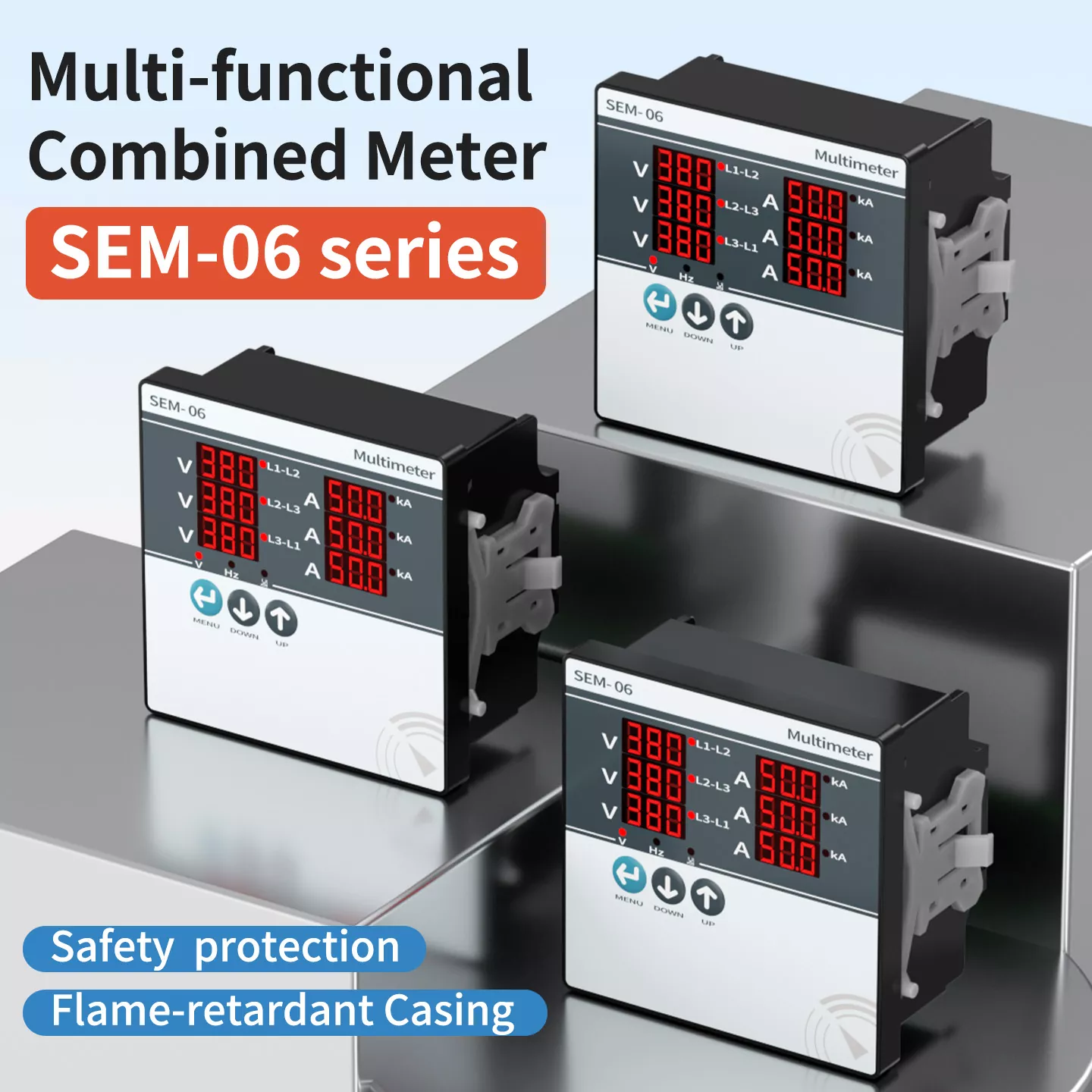

のSEM 06 多機能複合メーター Eton 製は、リアルタイム測定用に設計されたプロ仕様の三相電力監視機器です。 複雑な電気システムの制御も可能です。先進的なSMT（表面実装技術）チップ技術と 集積回路、それは達成します0.5レベルの高精度 三相電圧、三相電流、周波数値をリアルタイムで監視します。と 高精細LED大画面ディスプレイ、直感的な操作ボタン、頑丈な難燃性筐体を組み合わせています。 シンプルな操作性で正確なパフォーマンスを実現します。スナップオン取り付け設計と標準化された寸法により、 産業オートメーション、配電盤、電力網変電所プロジェクトに最適で、安定した電力を供給します。 電力システム管理のための信頼性の高いデータ サポート。

会社紹介

産業オートメーション制御のための包括的なサービスの提供に取り組んでいます。あらゆる面でのニーズを満たします 正確で信頼性が高く、省エネで環境に優しいインテリジェントな配電を備えた電源システム 製品。当社は研究開発から生産まで厳格な品質管理を遵守し、各製品が国際規格を満たすことを保証します。 規格を遵守し、電力機器業界の世界中のお客様にとって信頼できるパートナーとなるよう努めます。

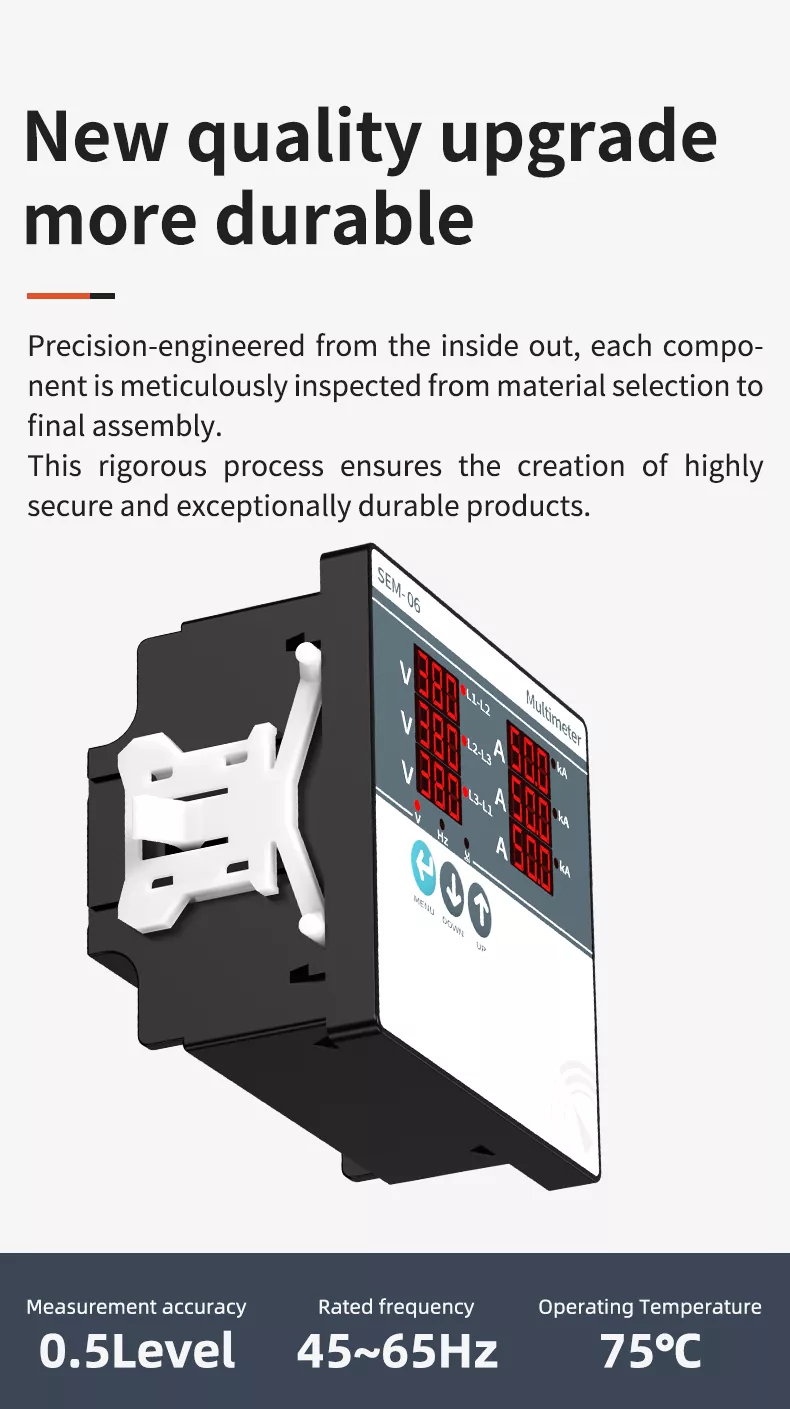

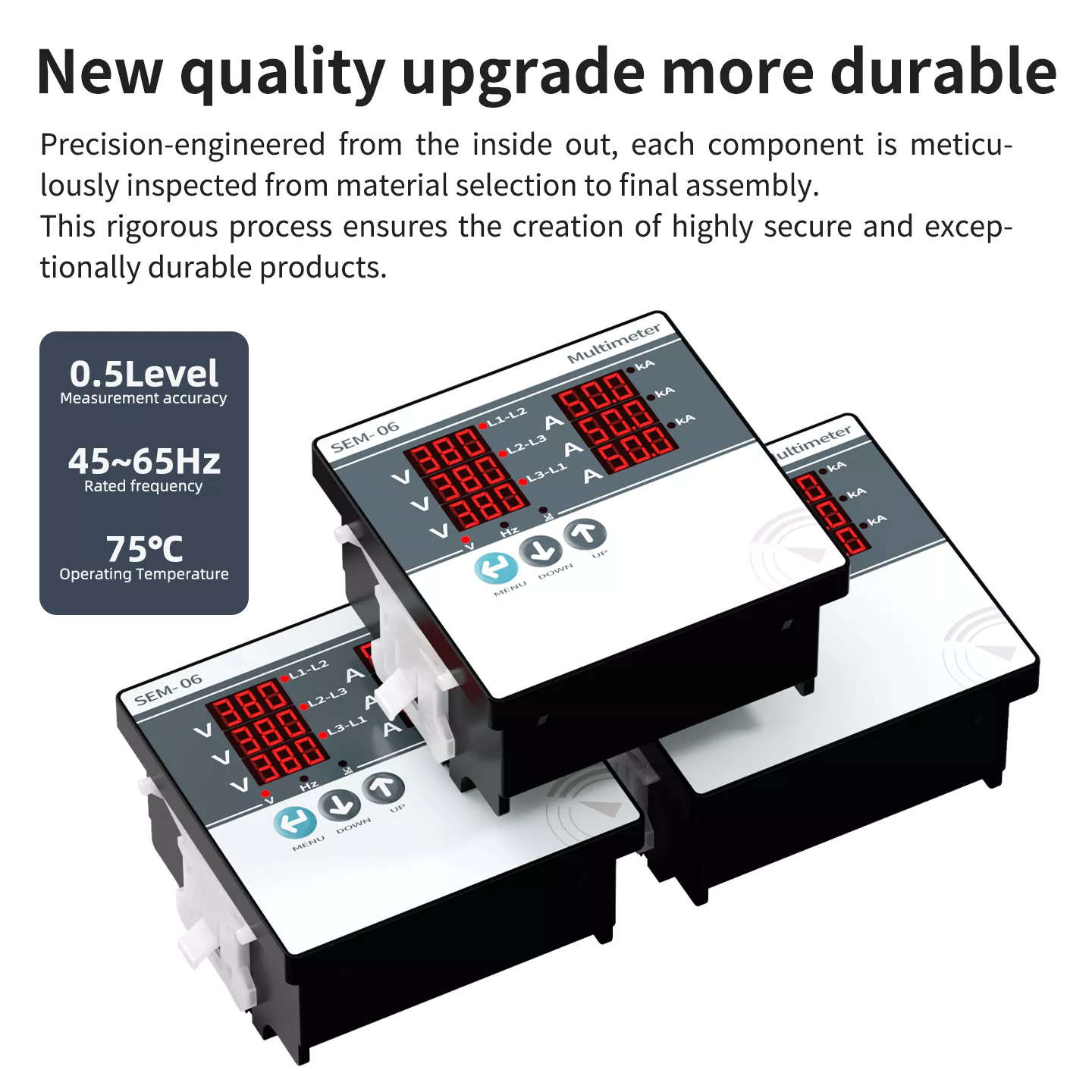

新しい品質のアップグレードと耐久性の向上

内部から外部まで精密に設計された SEM 06 多機能複合メーターの各コンポーネントは、細心の注意を払って作られています。 原材料の選択から部品の加工、最終組立ておよび老化試験に至るまで、検査が行われます。この厳格な 生産プロセスにより潜在的な品質リスクが排除され、製品の安全性、耐食性、耐久性が高くなります。 非常に耐久性があります。過酷な産業環境での長期間の動作に耐えることができますが、短期間の動作には耐えられます。 動作温度許容範囲は最大 75°C で、大量注文や長期にわたる耐久性要件を完全に満たします。 プロジェクトのアプリケーション。

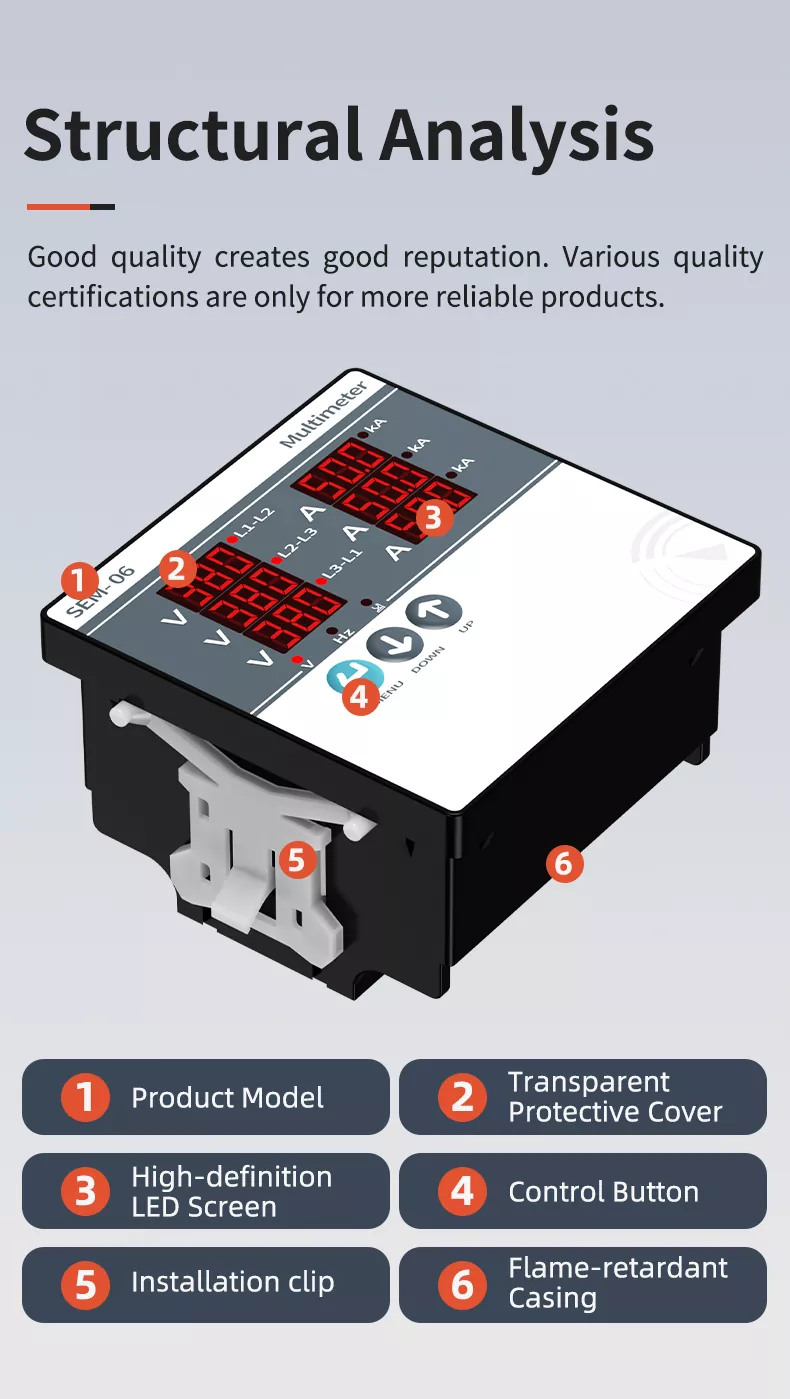

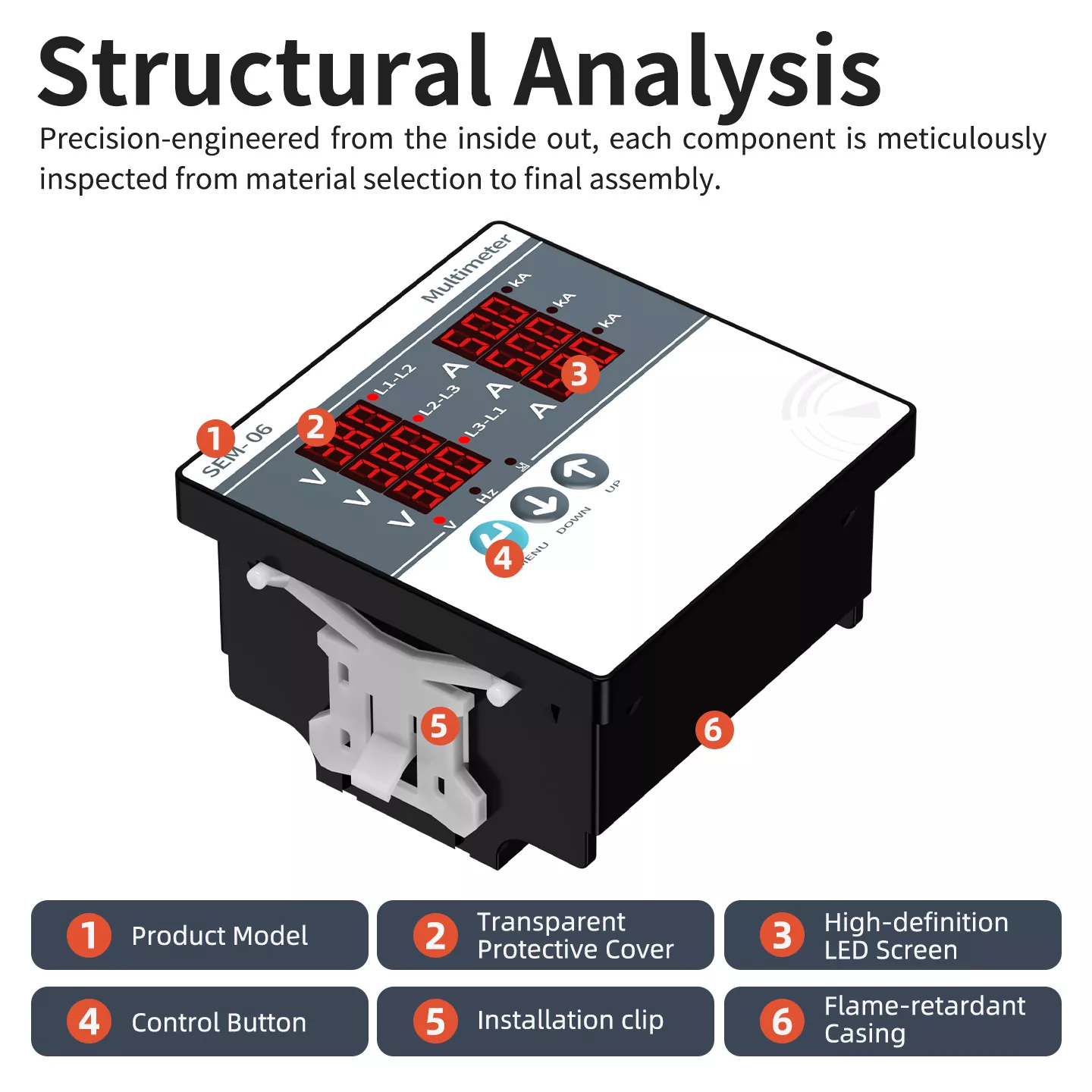

構造解析

SEM 06 多機能複合メーターは、各部品が最適化された科学的で堅牢な構造設計が特徴です。 パフォーマンスと使いやすさのために:

1. 製品型式マーク: 明確な SEM 06 ラベルにより、モデルを迅速に識別し、アフターサポートを提供します。

2. 透明保護カバー: LED スクリーンを埃、油、物理的損傷から保護しながら、妨げられることのないデータ表示を保証します。

3. 高精細LEDスクリーン: 三相の電圧、電流、周波数データを明確に表示するためのコア表示コンポーネント。

4. コントロールボタン（MENU/DOWN/UP）：パラメータ設定、データ切り替え、機能調整を直感的に操作できます。

5. 取り付けクリップ: パネルをしっかりと固定できるスナップオン設計により、迅速な分解とメンテナンスが可能です。

6. 難燃性ケーシング：本体構造は高強度難燃性ABS製で、機器全体の安全性を確保します。

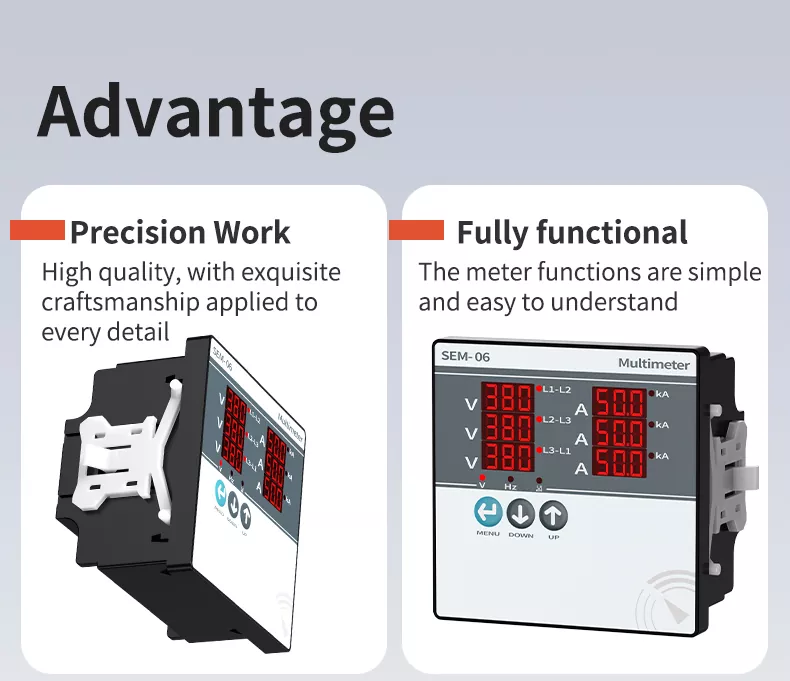

コアアドバンテージ

1. 精密作業: バリのない滑らかな筐体表面から均一なはんだ付けまで、細部に至るまで精巧な職人技が施されています。 内部コンポーネントの接合部。高精度の製造プロセスにより、安定したパフォーマンスと一貫性が保証されます。 品質。

2. 完全に機能的で使いやすい: このメーターは、三相の電圧、電流、周波数測定のコア機能を統合しています。シンプルなボタンです 操作性と明確なデータ分類により、専門家でなくても簡単にマスターでき、 効率的な電力パラメータ管理。

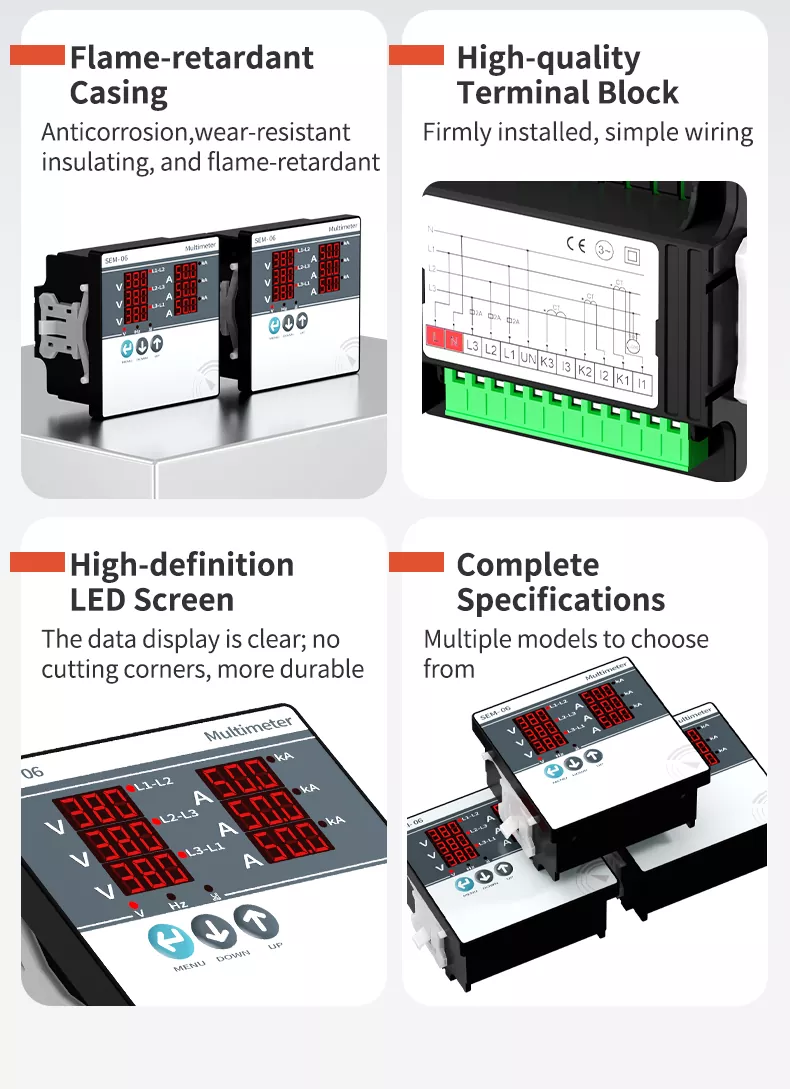

4 つの主要なセールス ポイント

• 難燃性ケーシング: 高品質の ABS 素材で作られており、防食性、耐摩耗性、絶縁性、難燃性を効果的に備えています。 短絡や過負荷による火災の危険を防ぎます。

• 高品質端子台: きちんと配置された銅製端子台で、導電性が良く、電力損失が少なく、バックル式でしっかりと取り付けられます。 振動による緩みを防ぎ固定します。

• 高精細LEDスクリーン: 360°死角がなく、強力な干渉防止機能があり、鮮明なデータを備えた大きな文字デジタルディスプレイ 強い光や複雑な電磁環境でもプレゼンテーションが可能です。

• 完全な仕様: さまざまなパネル設置要件に合わせて 2 つの標準サイズ (72×72mm、96×96mm) が用意されています。 プロジェクトの多様なニーズに応えるモデル。

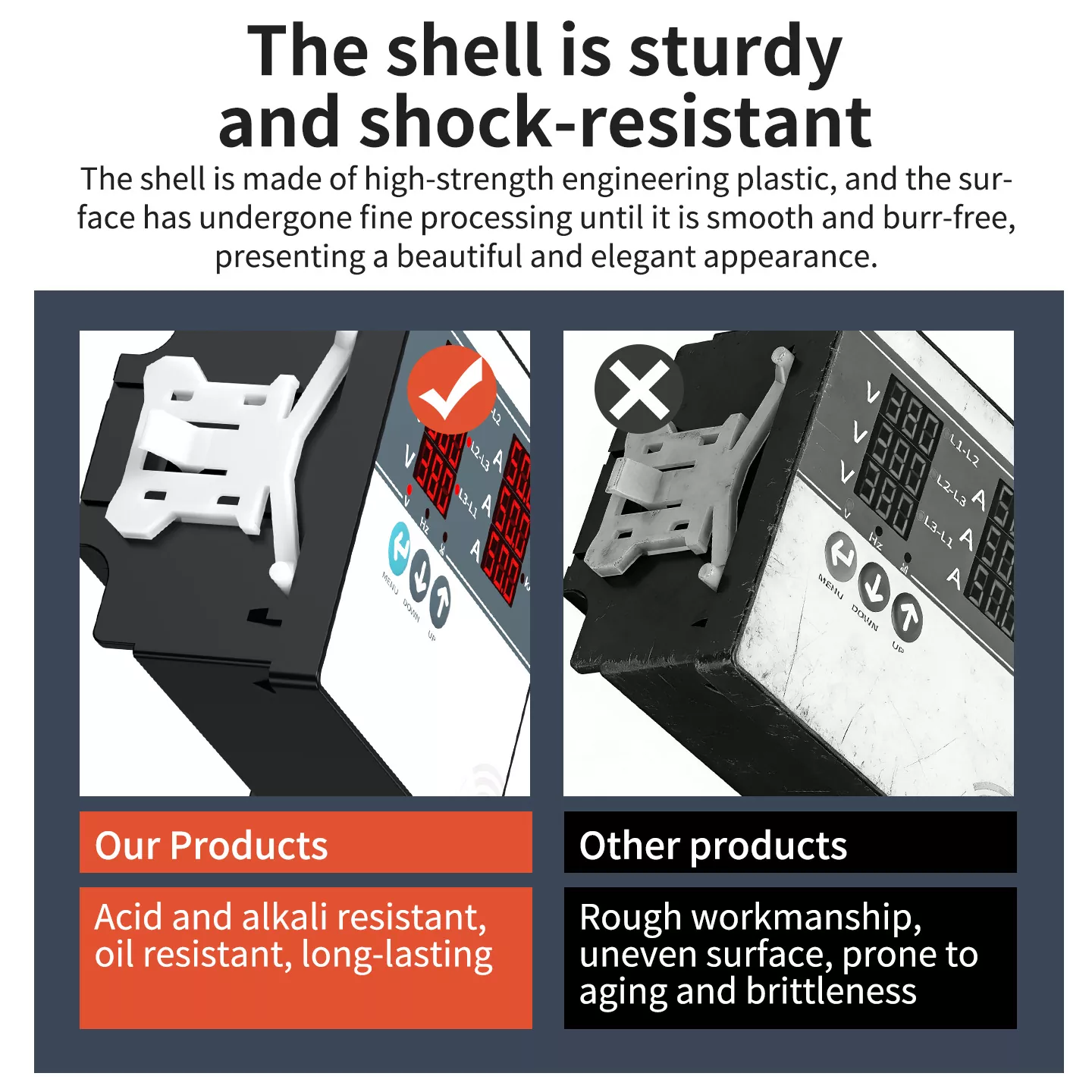

シェルは頑丈で耐衝撃性があります

SEM 06 多機能複合メーターのケーシングは高強度エンジニアリング プラスチックで作られており、 微細な表面処理により、滑らかでバリのない仕上げを実現し、洗練されたプロフェッショナルな外観を実現します。自慢です 優れた耐衝撃性と耐圧縮性を備え、機械的振動や軽度の衝撃に耐えることができます。 産業現場では一般的であり、構造的な損傷や性能の低下はありません。また、素材は酸性です 耐アルカリ性と耐油性があり、過酷な作業でも製品の耐用年数を効果的に延長します。 環境。

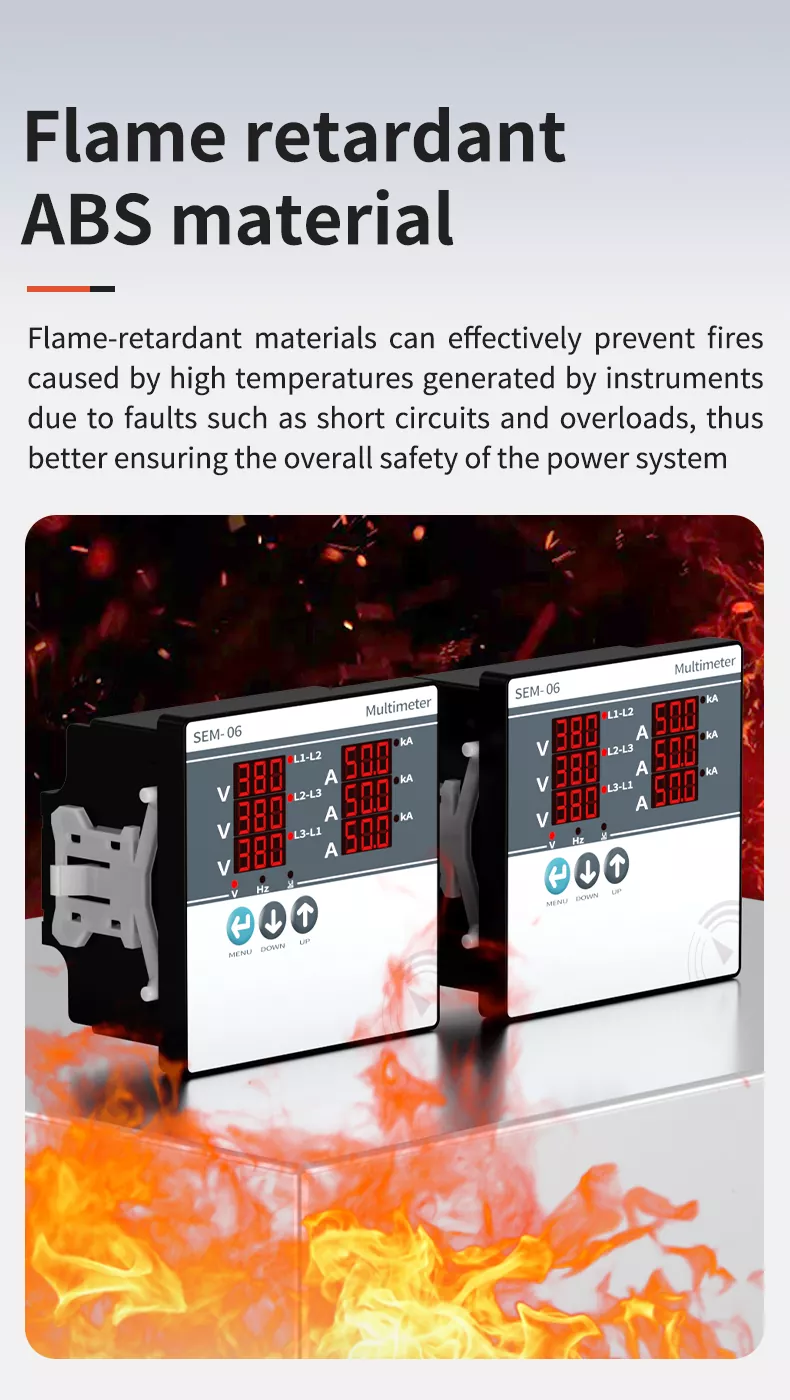

難燃性ABS素材

SEM 06 メーターのケーシングは、高品位の難燃性 ABS エンジニアリング プラスチックを採用し、厳しい安全基準を満たしています。 難燃性材料は燃焼を効果的に抑制し、高熱による火災の延焼を防ぎます。 短絡や過負荷などの機器の故障によって発生する温度。この設計により、根本的に問題が解消されます。 火災安全上の危険を回避し、電力システム全体に信頼できる安全性を保証し、使用に適したものにします。 火災の危険性がある工業および商業場所。

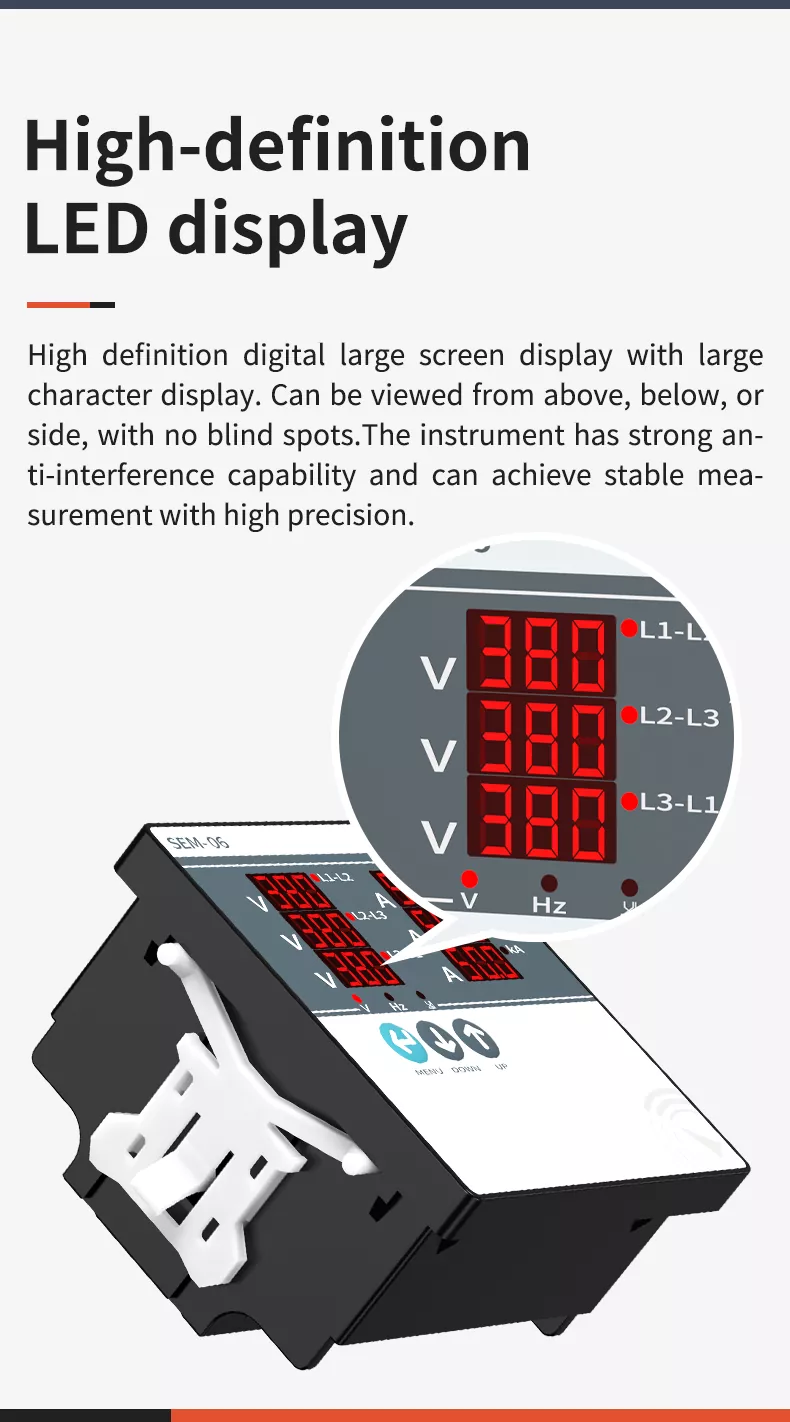

高精細LEDディスプレイ

高精細デジタル大画面 LED ディスプレイを搭載した SEM 06 メーターは、大きく明るい赤色が特徴です。 データを明確に視覚化するための文字。画面は 178° の全視野表示をサポートしており、上、下、下からの死角はありません。 または側面の角度 - オペレーターがどの位置からでもデータを迅速かつ正確に読み取ることができるようにします。楽器は強いです 周囲からの電磁干渉に耐える安定した回路設計による耐干渉機能 複雑な産業環境でも高精度で安定した測定を実現します。

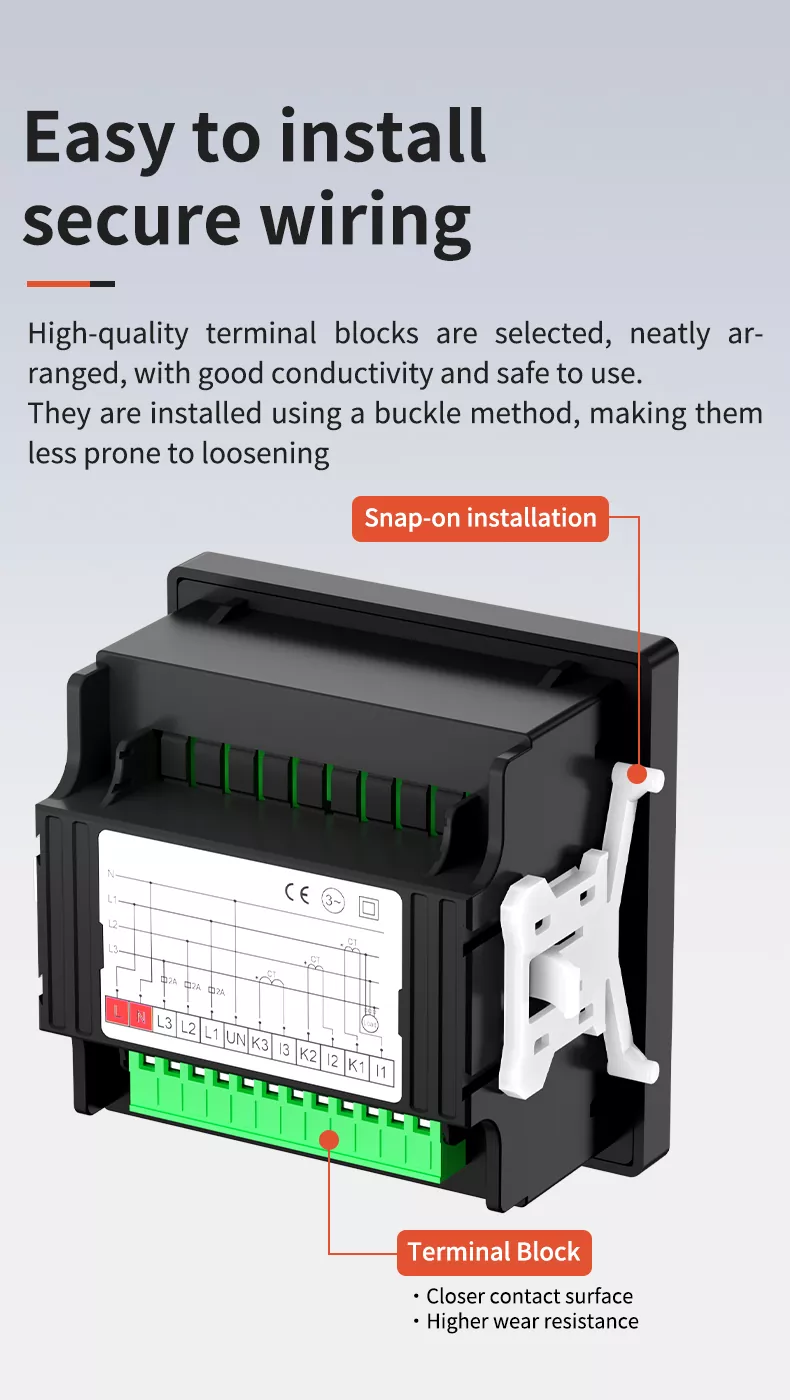

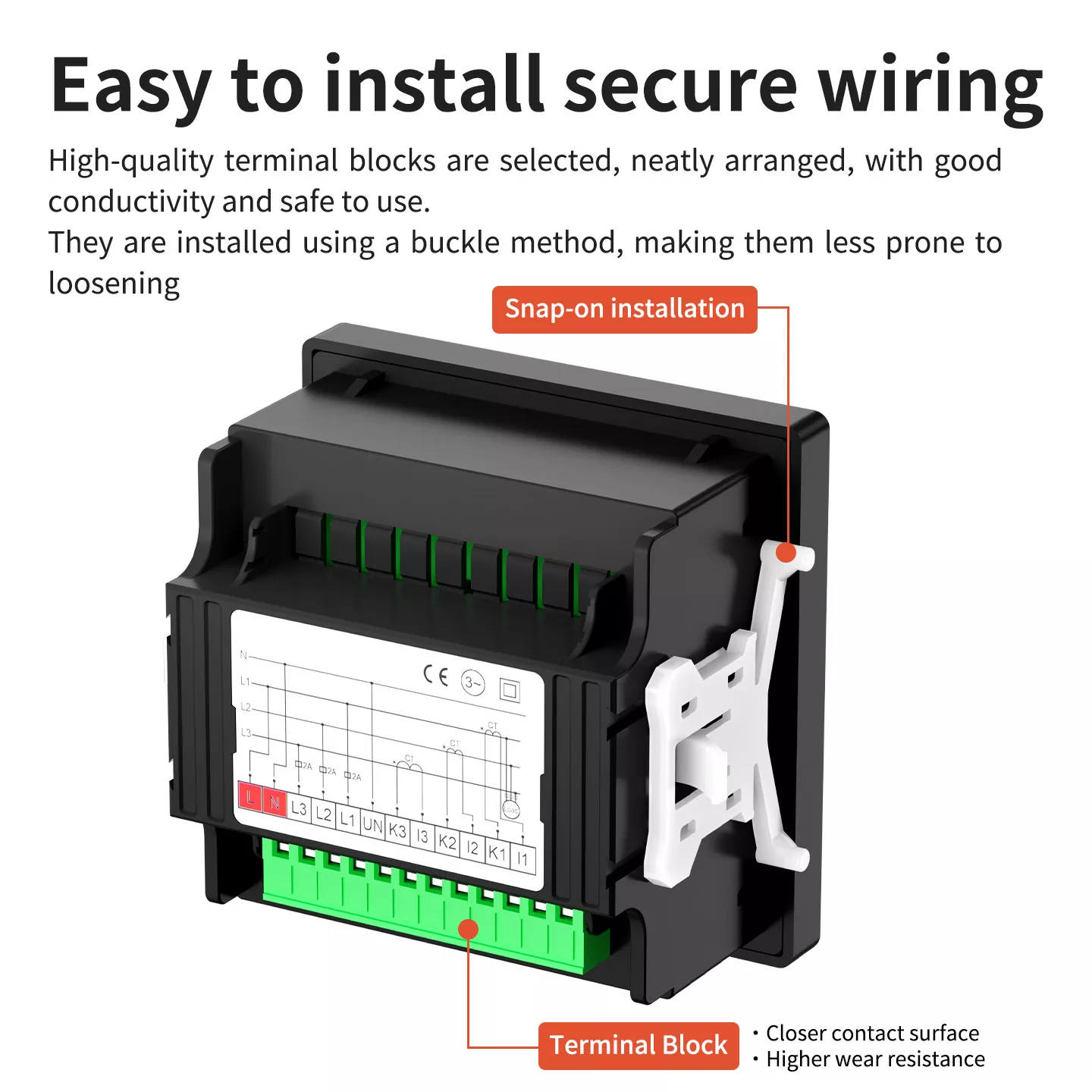

簡単な設置と確実な配線

SEM 06 多機能複合メーターは、効率的で便利なスナップオン取り付け方法を採用しています。 メーターをパネルの前面から挿入し、内蔵の取り付けクリップで固定するだけで、複雑な作業は必要ありません。 必要なツール。背面の端子台は高品質の銅製で、明確な配線マークがきちんと配置されています。 良好な導電性と低い接触抵抗を確保します。バックル式固定端子設計により、端子の緩みを防止します。 長時間の使用や振動に耐え、接触不良やショートなどの配線事故を防ぎ、安全性を確保します。 安定した設備稼働を実現します。

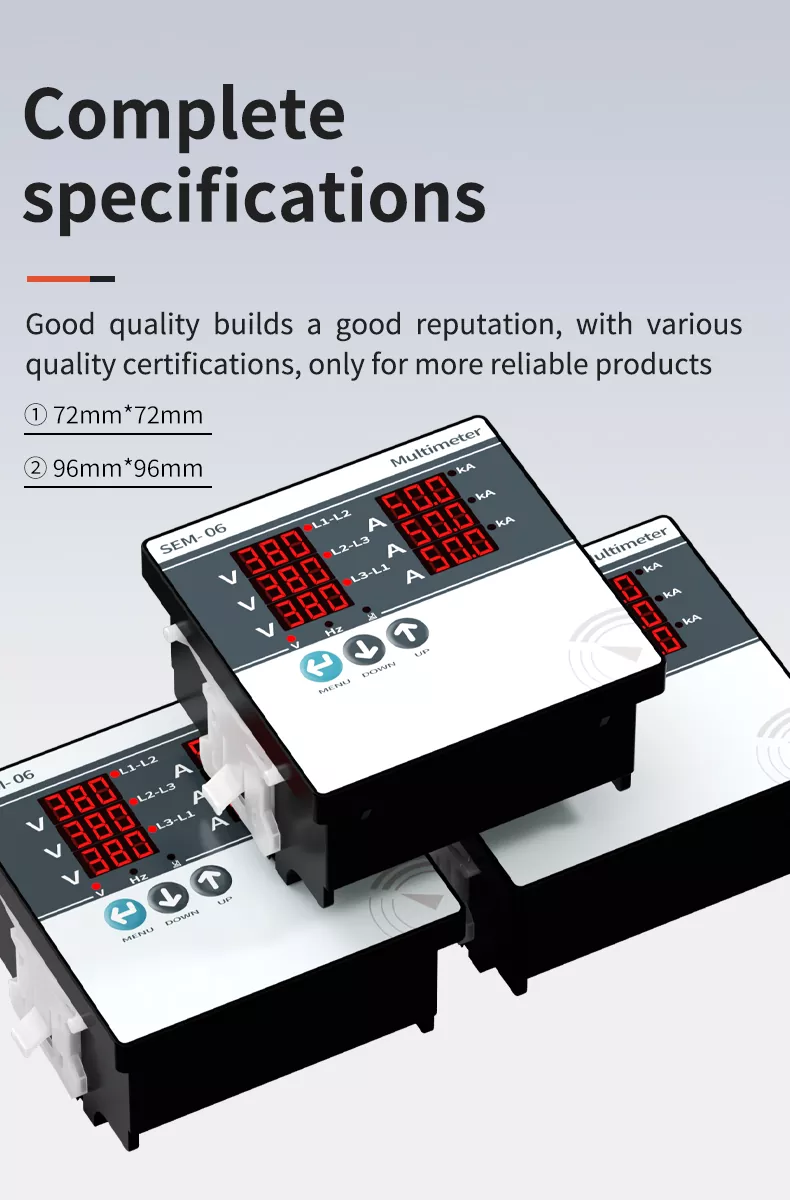

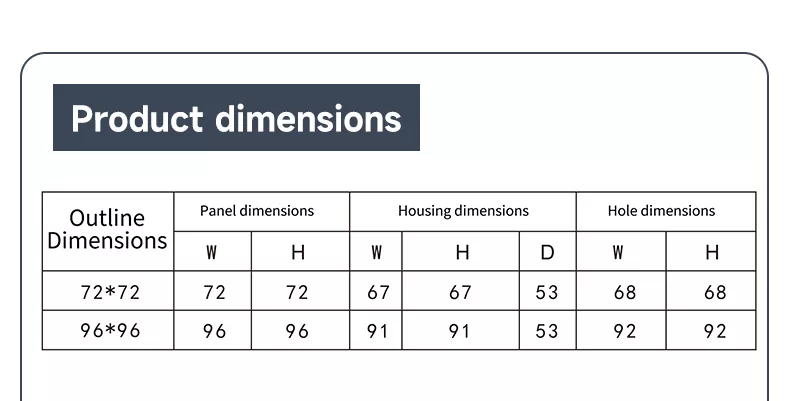

製品寸法

完全な仕様

良い品質は良い評判を築きます。 SEM 06 多機能複合メーターは複数の専門家に合格しました 検査を受け、権威ある品質認証を取得しました。 72×72mm と 72×72mm の 2 つのコア標準サイズで利用可能です。 96×96mm—業界で最も一般的なパネル取り付け仕様と互換性があります。小型でも、 中型の配電盤や大型の産業用オートメーション機器など、完全に適合する適切なモデルがあります。 さまざまなプロジェクトや顧客の多様なニーズに応えます。

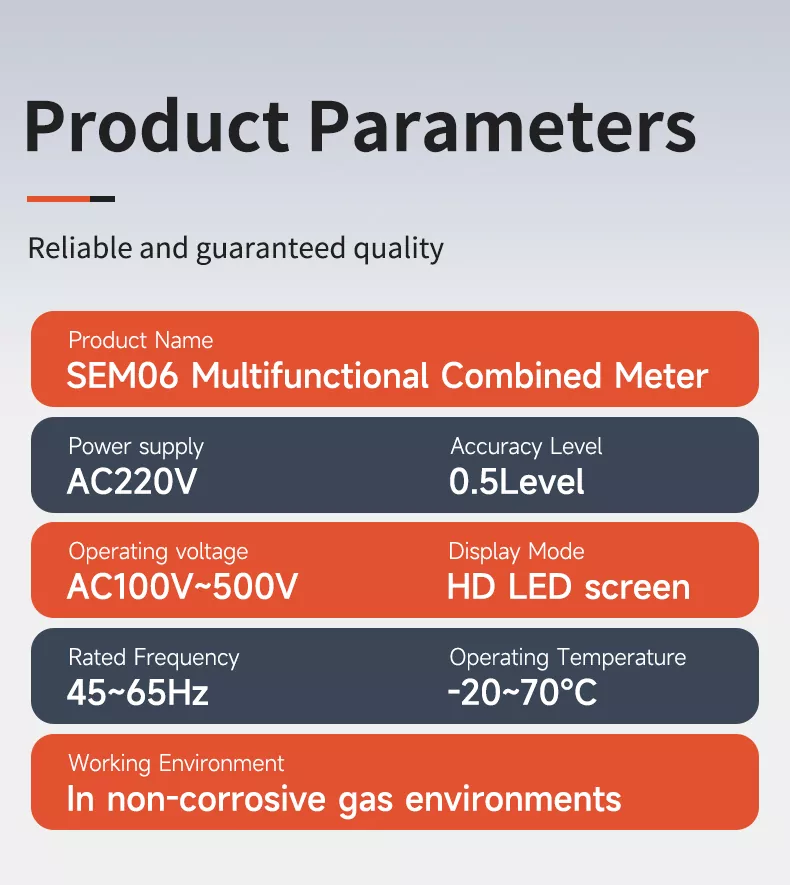

製品パラメータ

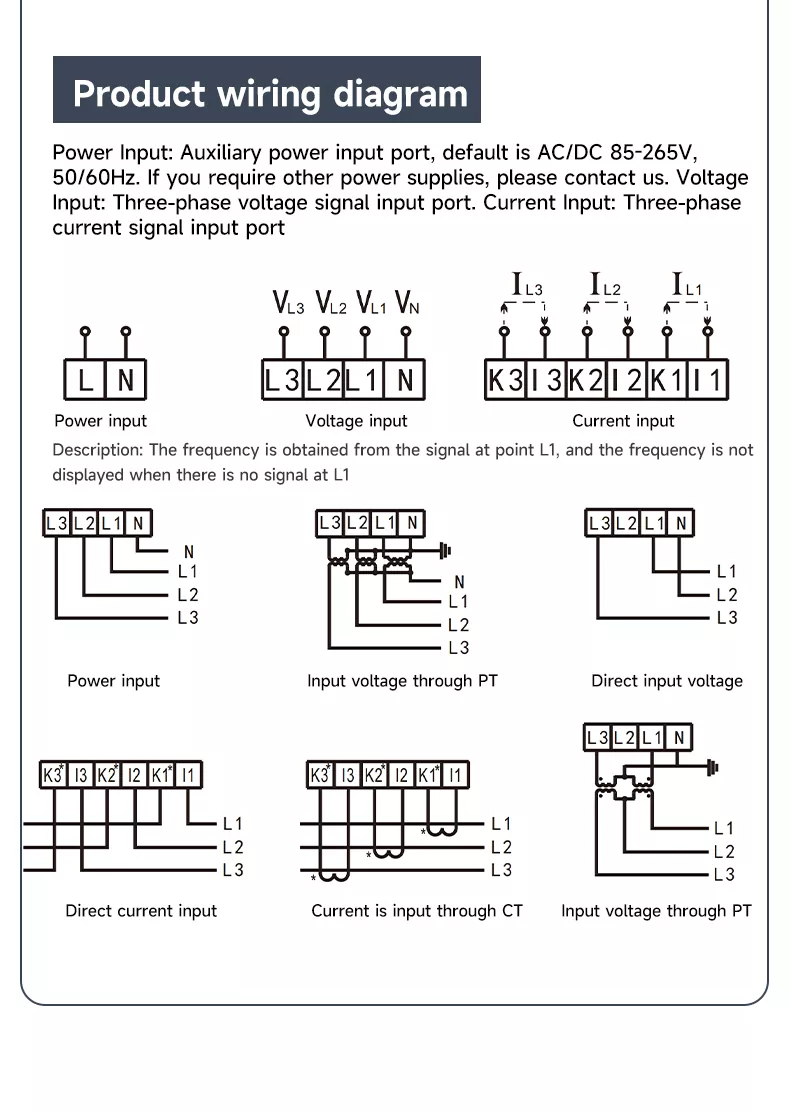

製品配線図

• 電源入力: 補助電源入力ポート (デフォルト AC/DC 85-265V、50/60Hz)。周波数信号はL1ポートから取得されます (L1 に信号がない場合、周波数は表示されません)。

• 電圧入力: 三相電圧信号入力ポート。直流電圧入力または PT (計器用変圧器) を介した入力に対応します。

• 電流入力：三相電流信号入力ポートで、直流入力またはCT（変流器）経由入力に対応します。

明確な配線マーキングと複数の配線モードにより、メーターはさまざまな電力システム構成に適応できます。 シンプルで間違いのない配線により、現場で迅速に設置できます。

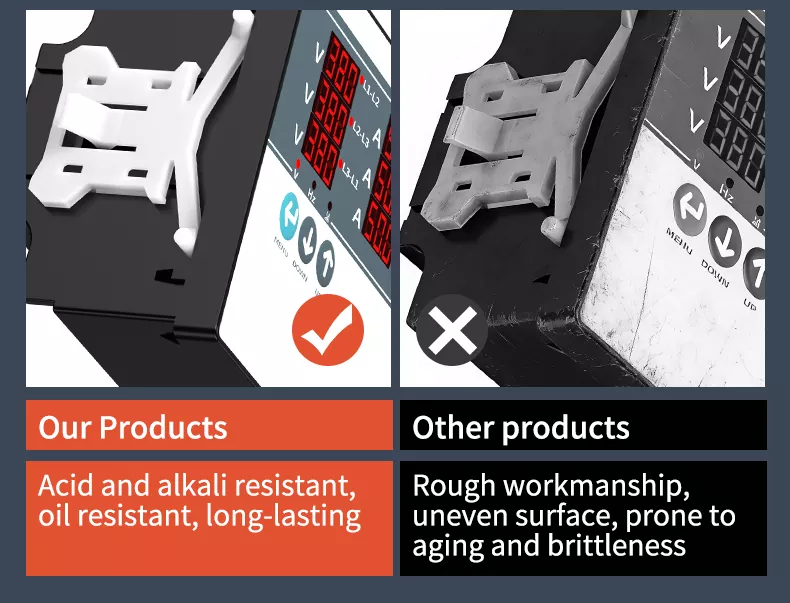

当社の製品と他の製品の比較

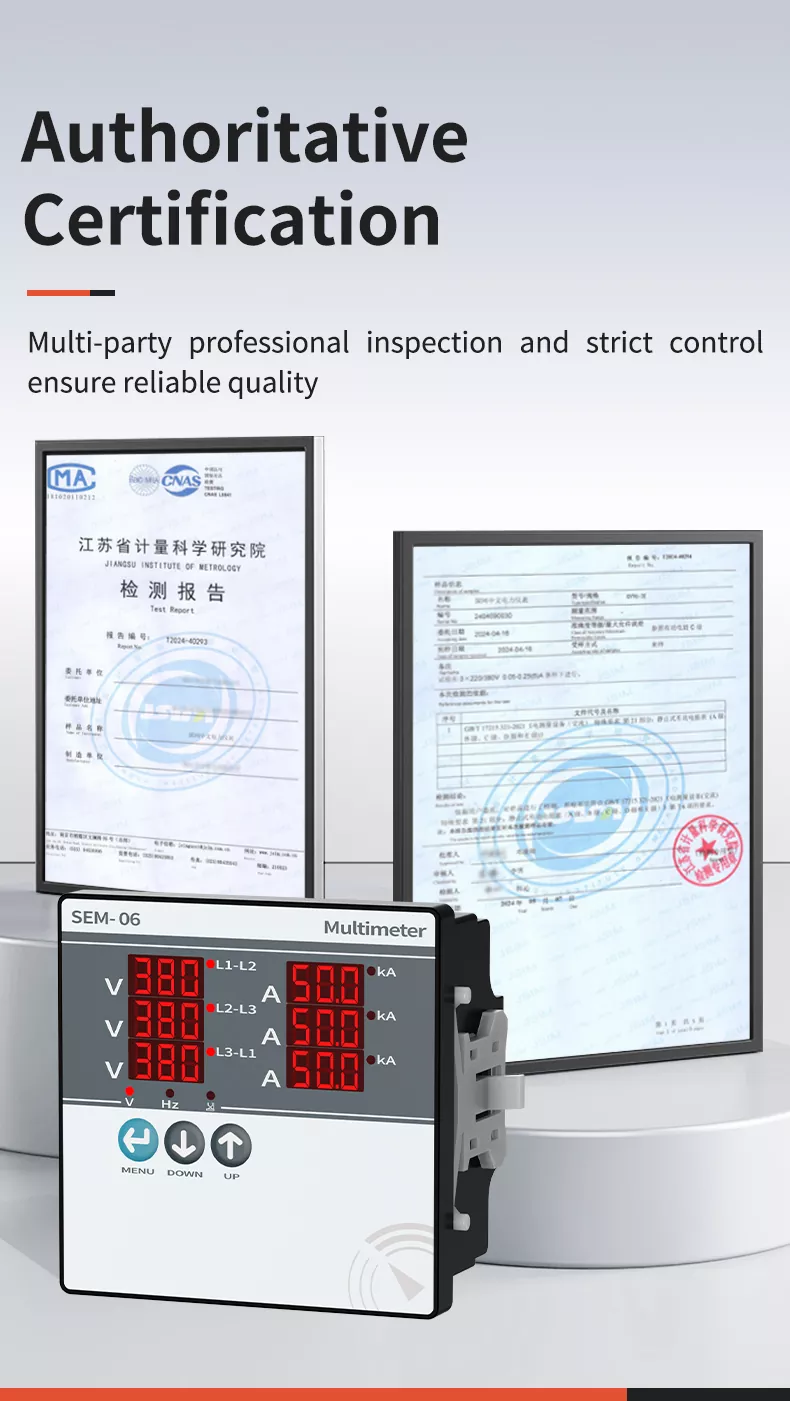

権威ある認証

SEM 06 多機能複合メーターは、第三者機関によるテストを含む複数の専門家による検査に合格しています。 江蘇計量研究所からMAやCNASなどの権威ある認証を取得。厳格な品質管理 原材料の調達から完成品の納品に至るまで、生産プロセス全体にわたって導入され、 各メーターは国内および国際的な品質および安全基準を満たしています。安心の品質認証制度 大量調達と世界中の顧客との長期的な協力に対する確かな保証を提供します。

広く使用されている

SEM 06 多機能複合メータは、三相電力パラメータを必要とするさまざまな分野で広く適用されています モニタリング:

• 変電所: 電力網パラメータをリアルタイムで監視し、安定した送電と配電を確保します。

• 自動化装置: 産業用ロボット、CNC マシン、その他の自動化機器の電源状態を監視し、障害を防止します。

• フロープロダクション：生産ラインの消費電力や稼働状況を把握し、生産効率を最適化します。

• 配電盤キャビネット: 工場やビルの低電圧配電システムのコア監視コンポーネント。

• 住宅用建物：住宅地域の三相電力供給を監視し、住民の電力の安定利用を確保します。

• デパート: ショッピングモールの電力システムの保護、エレベーター、照明、および照明の正常な動作を保証します。 電気機器。

よくある質問

1. SEM 06 多機能複合メーターはどのようなパラメータを測定できますか?

リアルタイムに測定できる三相電圧、三相電流、電源周波数 0.5レベルの高精度で三相電力系統の監視ニーズに応えます。

2. メーターはどのような電源モードをサポートしていますか?

標準電源はAC 220Vで、オプションでAC/DC 85-265Vの補助電源入力もサポートしており、適応します。 さまざまなオンサイトの電源条件に対応します。

3. SEM 06 ではどのような設置サイズが利用可能ですか?

2 つの標準サイズがあります。72×72mmと96×96mm、ほとんどの産業用パネル設置仕様と互換性があります。

4. メーターは過酷な産業環境に適していますか?

はい。筐体は耐酸・耐アルカリ性、耐油性、耐衝撃性に優れた難燃性ABS素材を使用しています。 -20℃～70℃（短期～70℃）の環境下でも安定して動作します。 75℃）。

5. SEM 06を操作して測定パラメータを切り替えるにはどうすればよいですか?

フロントパネルの 3 つのコントロール ボタン (MENU、DOWN、UP) を使用して、電圧、電流、および電圧を切り替えることができます。 シンプルで直感的な操作が可能な周波数測定インターフェース。

6. メーターは高電圧または大電流測定のための PT/CT アクセスをサポートしていますか?

はい。配線図はPTによる電圧入力とCTによる電流入力に対応しており、 高電圧および大電流の電力システム監視シナリオ。
