商業および産業プロジェクト向けの DIN レール エネルギー メーターを選択するにはどうすればよいですか?

DIN レール電力量計の選択には、定格電圧を確認したり、配電盤内に適合するモデルを選択したりするだけではありません。商業ビル、産業施設、電気機器メーカーの場合、適切なメーターは電力システム、測定要件、設置スペース、および遠隔監視の計画に適合する必要があります。

Eton Electric は、低電圧配電およびエネルギー測定用の単相および三相レール取り付け型測定器を提供しています。その製品範囲には、単相回路用のコンパクトなメーターと、より広範な電気監視が必要なアプリケーション用の三相モデルが含まれます。これらのオプションの違いを理解することは、プロジェクト エンジニア、パネル製造業者、電気機器販売業者がより多くの情報に基づいて購入の意思決定を行うのに役立ちます。

DIN レール エネルギー メーターが商業および産業プロジェクトで使用される理由

DIN レール エネルギー メーターは電力消費量を測定し、モデルによっては、電圧、電流、電力、周波数、またはその他の電気パラメーターも表示する場合があります。コンパクトな取り付け構造により、従来の多くのパネル メーターで使用されているのと同じパネル カットアウト配置を必要とせずに、配電ボックス、配電盤、および制御盤内に設置できます。

商業および産業ユーザーにとって、この設計はいくつかの実用的な利点を提供します。

キャビネットスペースの効率的な使用

回路ブレーカー、接触器、保護装置、その他の電気部品を含む分電盤内のスペースは限られていることがよくあります。十分なレールスペースと配線スペースがあれば、コンパクトな DIN レールメーターを既存のレイアウトに統合できます。

便利な回路レベルのエネルギー測定

選択した回路に個別のメーターを設置して、機器、生産エリア、レンタルユニット、または商業施設による電力消費を追跡できます。これは、施設管理者がエネルギーが使用されている場所を特定し、建物や施設のさまざまな部分の消費量を比較するのに役立ちます。

設置とメンテナンスの簡素化

標準の DIN レール取り付けにより、メーターを互換性のある配電機器内に簡単に配置できます。実際の設置プロセスは、メーターの端子配置、定格電流、配線図、および適用される電気規制によって異なります。

エネルギー監視システムのサポート

一部のモデルには、測定データを外部監視装置に送信するための通信インターフェースが備わっています。リモートデータ収集が必要な場合、購入者は注文前に利用可能なインターフェイス、プロトコル、配線方法、およびレジスタ構成を確認する必要があります。

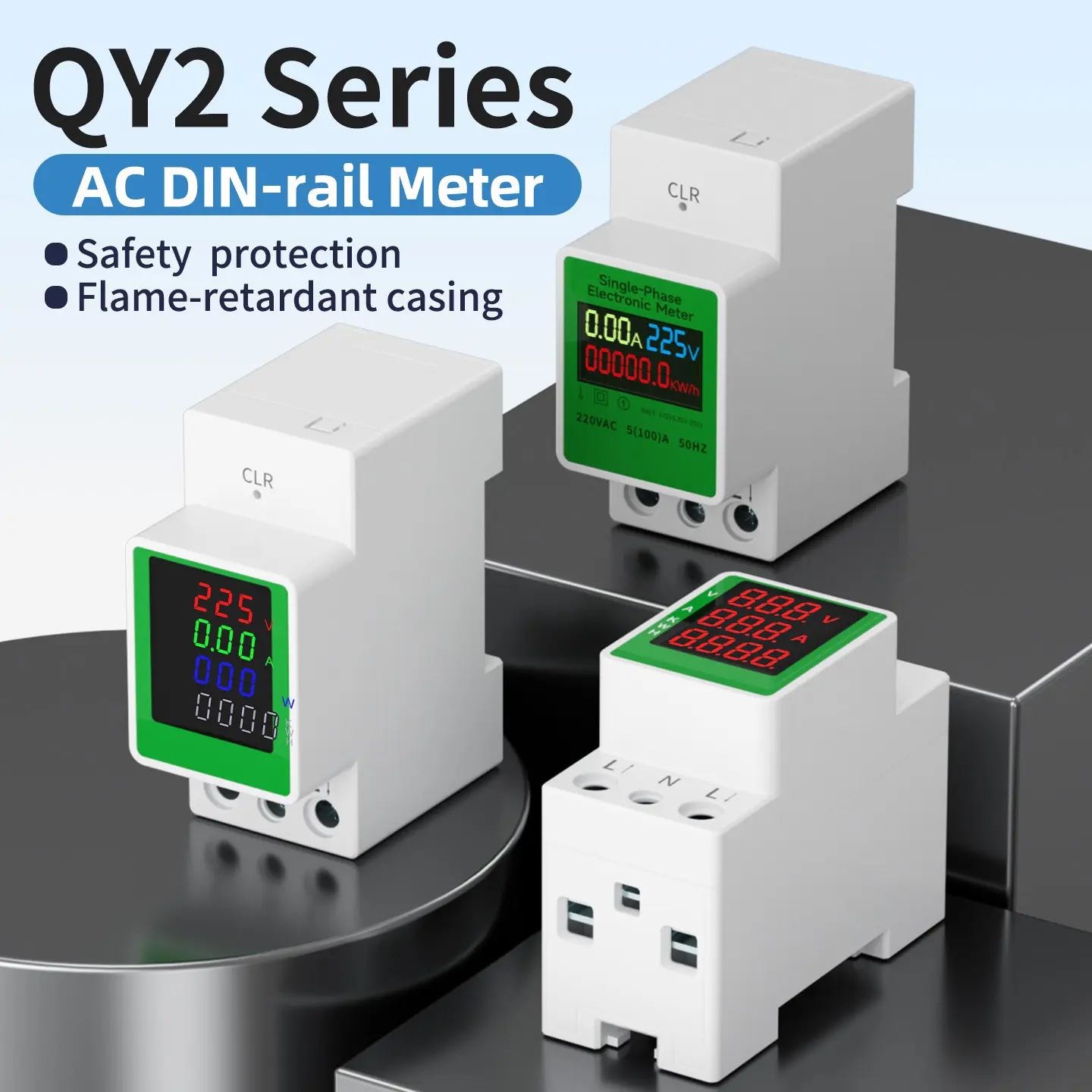

コンパクトなエネルギー測定が必要なプロジェクトには、Eton のレール取付型測定器この範囲は、適切な単相モデルと三相モデルを比較するための出発点となります。

単相 DIN レール エネルギー メーターと三相 DIN レール エネルギー メーター

最初に決定することの 1 つは、メーターを単相電気システムで使用するか、三相電気システムで使用するかです。正しい選択は、単に建物のサイズではなく、実際の電源配置と測定される回路によって決まります。

単相メーターは、多くの場合、個々の店舗、アパート、または単相機器回路の監視に適しています。たとえば、不動産管理者は、別々のメーターを使用して、さまざまな賃貸ユニットの電力消費量を記録する場合があります。

一般に、三相配電回路または産業用機器を監視する場合は、三相メーターの方が適しています。工場では、これを使用して、生産ライン、作業場の配電盤、またはその他の選択された負荷でのエネルギー消費を測定できます。

ただし、三相メーターはすべての三相設備に自動的に適しているわけではありません。購入者は、システムが 3 線構成を使用しているか 4 線構成を使用しているか、選択したモデルが直接接続をサポートしているか変流器が必要かを確認する必要があります。

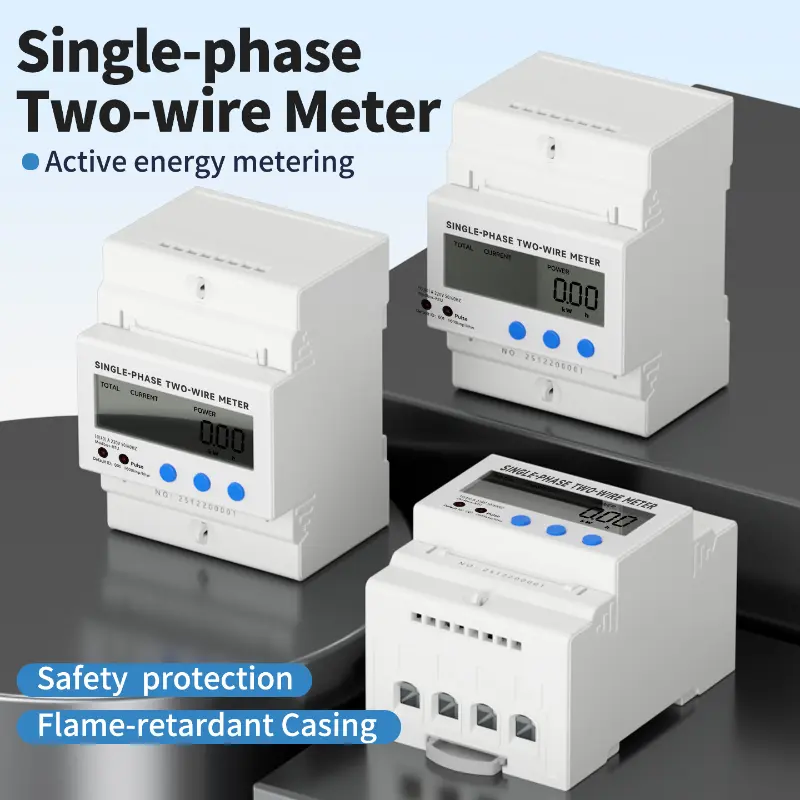

イートンの単相ガイドレール電力計この範囲は単相測定アプリケーションを対象としています。三相回路を含むプロジェクトの場合、購入者は、主要なレール取り付け機器カテゴリで利用可能なモデルを確認できます。

DIN レールエネルギーメーターを選択する前に確認すべき 5 つの重要な要素

1. 定格電圧と電気システムの互換性

メーターの定格電圧は、メーターが動作する電気システムと一致する必要があります。購入者は、個々のモデルを比較する前に、公称電源電圧、周波数、相数、および配線構成を確認する必要があります。

国際プロジェクトの場合、電源仕様と設置方法が市場ごとに異なるため、このステップは特に重要です。

製品タイトルまたは一般的な説明のみに基づいてメーターを選択しないでください。正確なモデルの定格入力値と配線図を確認して、意図した設置との互換性を確認してください。

2. 定格電流と接続方法

必要な電流範囲も重要な選択要素です。メーターの設計に応じて、電流は直接接続または外部変流器 (CT) を介して測定される場合があります。

直接接続されたメーターの場合、予想される負荷電流はモデルの指定された動作制限内にとどまる必要があります。変圧器接続のメーターの場合、CT 比と二次出力がメーターの入力要件と一致する必要があります。

たとえば、大電流フィーダを監視する産業プロジェクトでは、直流測定用に設計されたメーターではなく、CT に接続されたメーターが必要になる場合があります。

お見積りの際は、想定される動作電流をご提示いただき、アプリケーションが直接接続かCTによる測定かを明確にしてください。これにより、サプライヤーは適切な構成を推奨できるようになります。

3. 測定精度と必要なパラメータ

すべてのプロジェクトに同じレベルの詳細な測定が必要なわけではありません。

基本的なエネルギー監視アプリケーションでは、主にキロワット時 (kWh) 単位での累積エネルギー消費量が必要になる場合があります。他のプロジェクトでは、回路の動作条件を評価するために電圧、電流、有効電力、力率、または周波数が必要になる場合があります。

測定精度は、プロジェクトの要件とデータの用途に応じて選択する必要があります。 Eton のレール取り付け型機器には、製品に応じて 1.0 または 0.5 の精度クラスが記載されているモデルが含まれます。

注文する前に、製品ファミリーのすべてのメーターが同じ仕様であると仮定するのではなく、特定のモデルの精度クラスを確認してください。

請求、テナントの割り当て、または正式なエネルギー報告を伴うアプリケーションの場合は、対象市場で適用される計量規制と検証要件も確認してください。

4. 表示と通信の要件

ディスプレイはユーザーがローカルで測定値を読み取る方法を決定し、通信機能はデータを外部監視システムに転送できるかどうかを決定します。

スタンドアロンの配電ボックスの場合は、明確に読み取れるローカル ディスプレイで十分な場合があります。大規模な商業ビルや産業施設では、オペレーターが中央の場所で複数の回路から測定値を収集できるため、リモート監視の方が便利な場合があります。

一部の Eton 電気測定製品は、RS485 通信および Modbus プロトコルをサポートしています。利用できるかどうかは選択した製品とモデルによって異なるため、これらの機能を関連する技術文書と照合して確認する必要があります。

ご注文の前に、以下をご確認ください。

• ローカルディスプレイが必要かどうか

• どの電気パラメータを表示する必要があるか

• RS485 または別の通信インターフェイスが必要かどうか

• 監視プラットフォームがメーターの通信プロトコルをサポートしているかどうか

• レジスタマップと構成命令が利用可能かどうか

プロジェクトで遠隔監視が必要な場合は、導入後に不一致を発見するのではなく、見積段階で通信の互換性を確認する価値があります。

5. DINレール寸法と設置条件

2 つのメーターが同じ電気システムをサポートしている場合でも、それらの寸法、端子位置、設置要件が異なる場合があります。

必要なDINレールの種類、モジュール幅、筐体奥行き、配線間隔、使用温度範囲、筐体条件を確認してください。選択したメーターは、隣接する回路ブレーカーや他のコンポーネントに干渉することなく、計画されたパネル レイアウトに適合する必要があります。

複数の計測ポイントを含むプロジェクトの場合、一貫した取り付け形式により、パネルの設計、組み立て、将来の交換も簡素化できます。

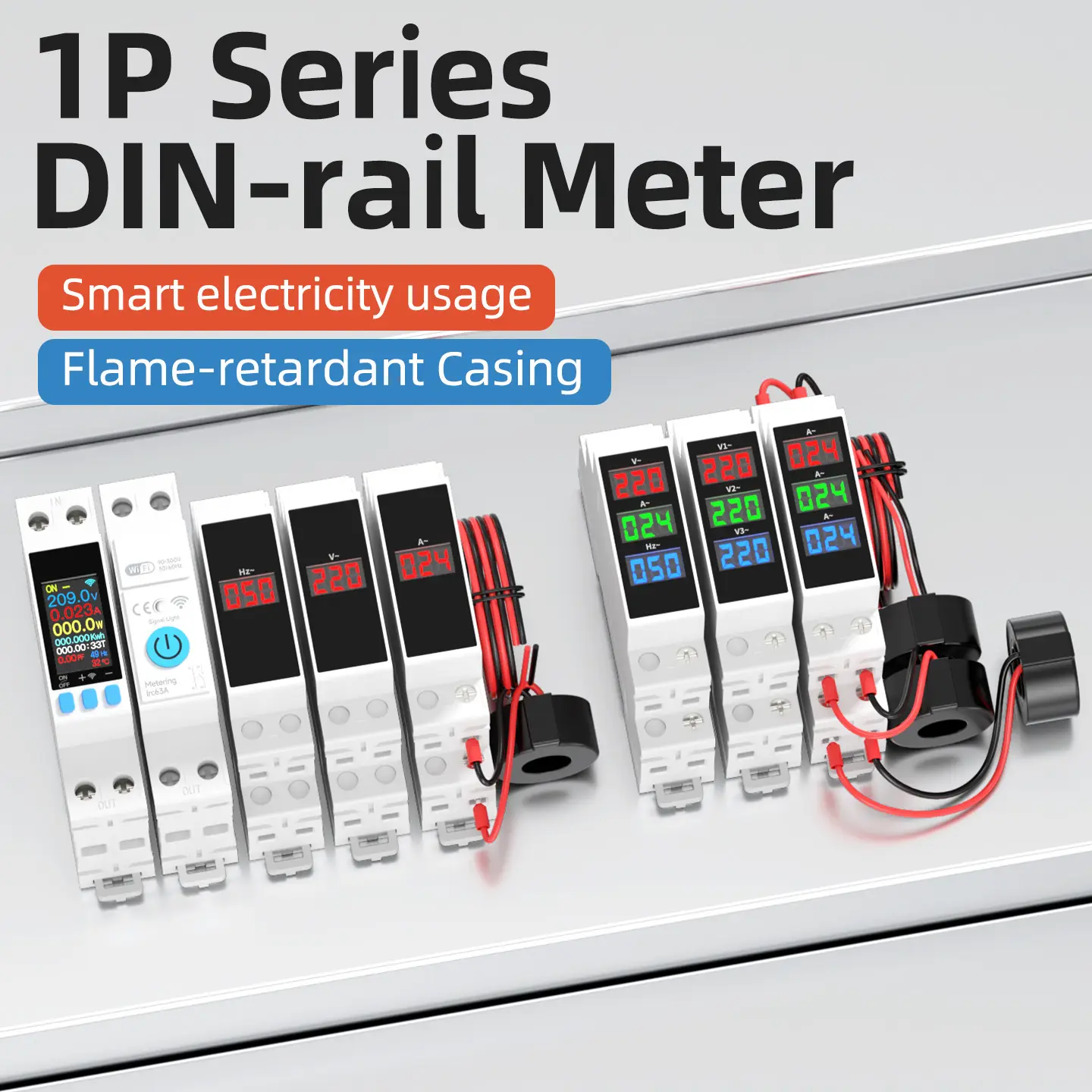

Eton のレール取り付け型計測器は、標準的な DIN レール取り付け構造を使用しています。購入者は、パネル レイアウトを最終決定する前に、特定のモデルの寸法と取り付けの詳細を確認する必要があります。

どの DIN レール エネルギー メーターがあなたのアプリケーションに適していますか?

次の例は、アプリケーション要件が製品選択にどのような影響を与えるかを示しています。

これらの例は、普遍的な仕様ではなく出発点です。最終的な選択は、電気図面、負荷特性、測定目的、プロジェクトの設置要件に基づいて行う必要があります。

DIN レール エネルギー メーターの調達に Eton Electric を検討する理由

海外の代理店、電気工事業者、設備メーカーにとって、製品の選択は調達プロセスの一部にすぎません。一貫した仕様、モデルの入手可能性、技術的なコミュニケーション、リピート注文の調整も重要です。

Eton Electric は、単相および三相アプリケーションをカバーするレール取り付け型測定器を供給しています。その製品情報には、エネルギー測定とより広範な電気モニタリングを目的としたモデルが含まれており、顧客は同じ製品カテゴリ内の異なる構成を比較できます。

B2B ソーシングの場合、イートンは見積もりプロセス中に議論すべきいくつかのポイントを提供します。

• 製品の選択:供給電圧、電流範囲、配線構成、測定要件に応じて適切なモデルを特定します。

• 仕様の確認：ご注文前に、提案されたモデルの技術パラメータと設置の詳細をご確認ください。

• 大量調達：数量、梱包、配送手配、卸売注文またはプロジェクト注文の繰り返し注文の要件について話し合います。

• OEM/ODM 要件:モデル固有のカスタマイズ、ラベル付け、またはその他の要求された手配が、意図した注文で利用可能かどうかを確認します。

• テクニカルサポート：製品を大規模な電気システムに組み込む前に、配線、通信、統合の要件を明確にしてください。

お客様はイートンズをレビューできますレール取り付け型測定器そして完全な製品範囲適切なオプションを特定します。

見積もりを依頼する際にはどのような情報を提供する必要がありますか?

詳細な調査により、無駄なやり取りが減り、適切なメーターを特定しやすくなります。

サプライヤーに連絡する場合は、可能な場合は次の情報を含めてください。

1. 応用：商業ビル、工場、分電盤、レンタルメーターなどの用途に。

2. 電源システム:単相または三相、公称電圧、周波数、および配線構成。

3. 現在の要件:予想される動作電流と、直接接続または変流器が必要かどうか。

4. 測定機能:エネルギー消費のみ、または電圧、電流、電力、周波数などの追加パラメータ。

5. 通信要件:リモート監視、RS485、または Modbus 互換性が必要かどうか。

6. インストール要件:DIN レールのタイプ、利用可能なスペース、端子または配線の好み。

7. 注文の詳細:推定数量、仕向地市場、必要な配送スケジュール、およびラベルまたはカスタマイズの要件。

すでに技術仕様、配線図、または参考モデルをお持ちの場合は、お問い合わせの際にそれも含めてください。これにより、名前だけでメーターをリクエストするよりも信頼性の高い製品選択の基準が提供されます。

モデルの入手可能性、技術仕様、または一括購入について話し合うには、Eton Electric の Web サイトにアクセスしてください。お問い合わせページを送信プロジェクト要件を送信してください。

適切な DIN レール エネルギー メーターを選択するには、電気システムと測定する必要がある情報を明確に理解することから始まります。ご注文前に電源構成、電流範囲、精度要件、通信機能、設置条件をご確認いただくことで、商業・産業のお客様は選択ミスを減らし、調達をより効率的に行うことができます。
