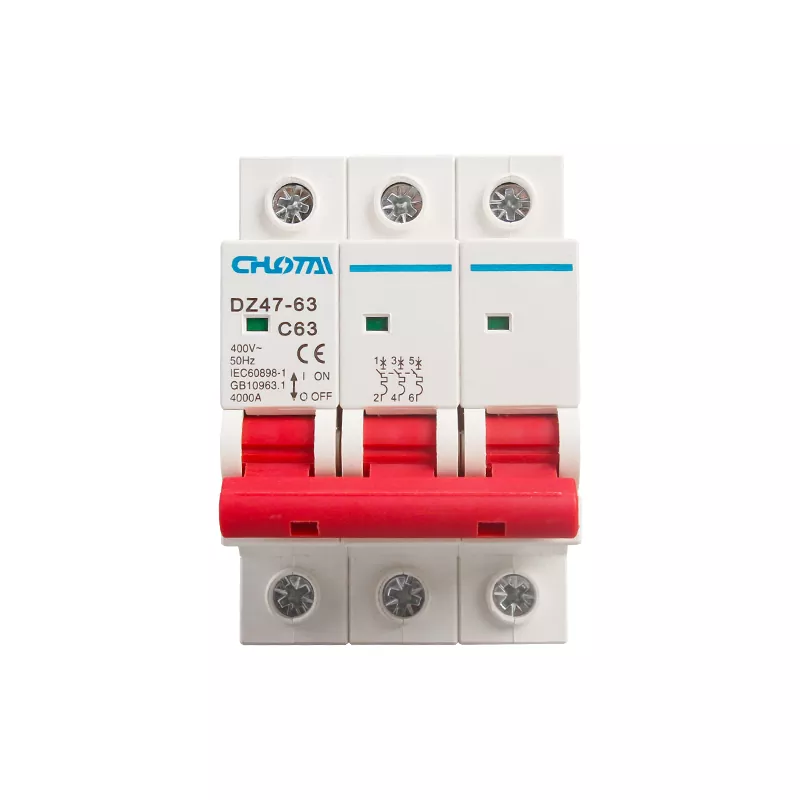

3P 63A DZ47 ミニチュアサーキットブレーカー

Eton は、3P 63A DZ47 ミニチュア サーキット ブレーカーの中国の専門メーカーおよびサプライヤーであり、世界中のバイヤーに卸売の高性能回路保護ソリューションを提供しています。三相 400V 電源システム用に設計されたこの回路ブレーカーは、過負荷または短絡状態時に自動的に電源を切断し、電気的危険や機器の損傷を効果的に防ぎます。プレミアム難燃性 PC 素材と精密エンジニアリングで製造されており、耐久性のある構造、ユーザーフレンドリーな操作性、長寿命が特徴です。 IEC60898-1およびGB10963.1規格に準拠しており、配電盤、住宅建築物、産業用機器、商用電力システムなどに広く適用されています。安定した品質、工場からの直接供給、OEM/ODM サポートにより、イートンは大量購入のニーズに対して信頼できるソリューションを保証します。

新しい品質のアップグレードと耐久性の向上

当社の DZ47-63 MCB は、卸売回路保護のニーズを満たす信頼できる中国のメーカーおよびサプライヤーのソリューションであり、世界中のバイヤーにアップグレードされた品質と安定したパフォーマンスを提供します。材料の選択から最終組み立てに至るまで、すべての部品が厳密に検査され、一貫した安全性と耐久性が確保されています。

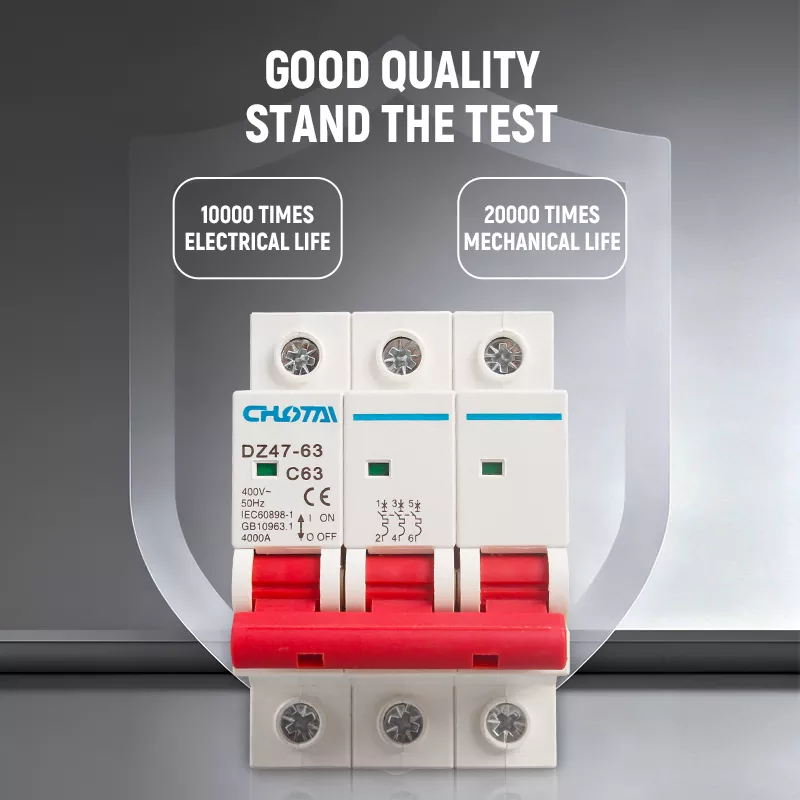

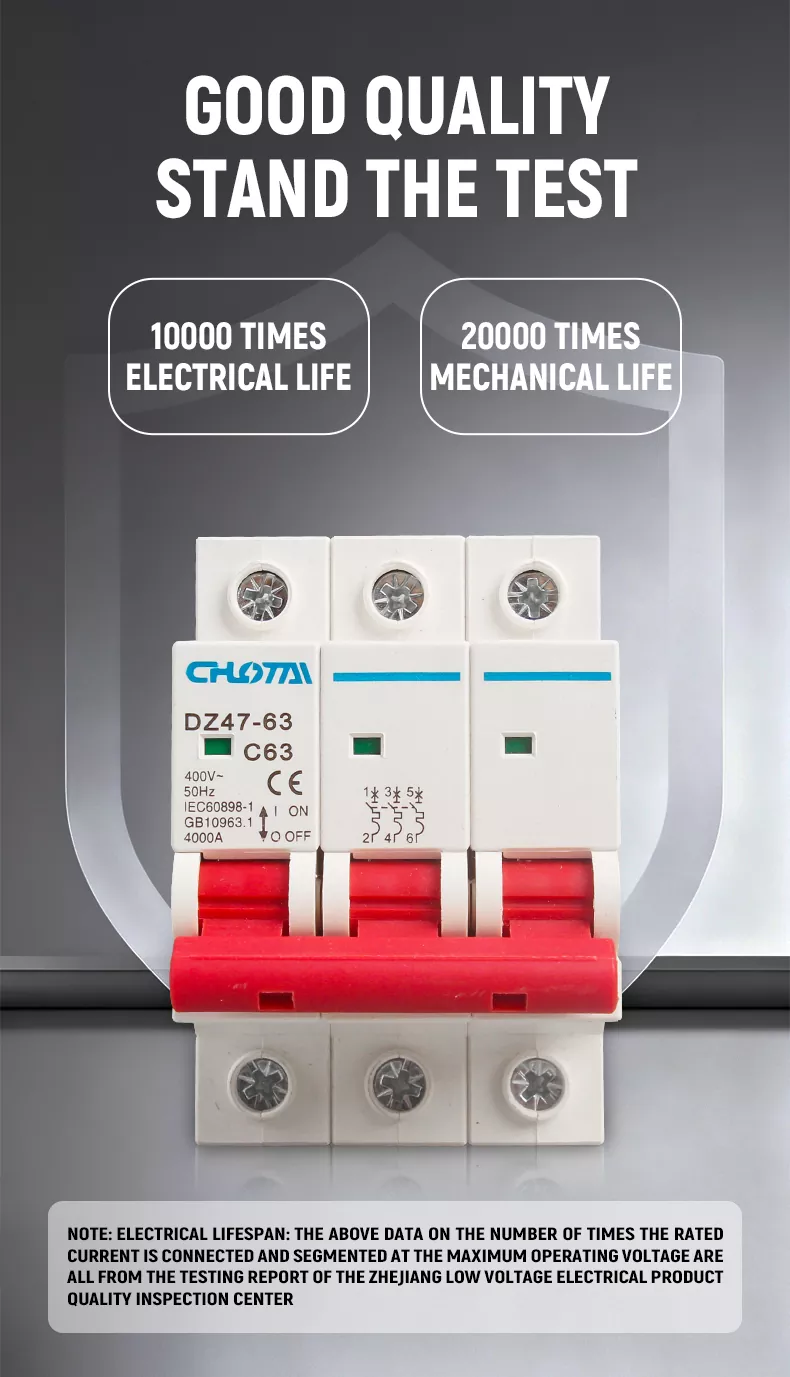

特徴は10,000回の電気的寿命そして20,000回の機械的寿命、浙江省低電圧電気製品品質検査センターによって完全にテストされ、認定されています。熱硬化性難燃性シェルは優れた耐熱性、耐衝撃性、自己消火性能を備え、高品質の銅端子は安定した導電性と効率的な電流伝達を保証します。

各ユニットは出荷前に厳格なエージングテストと耐電圧テストを実施し、過酷で要求の厳しい環境でも長期にわたる安定した動作を保証します。工場供給能力と専門的な OEM/ODM サポートを備えた Eton は、産業、商業、住宅用途向けに信頼できる DZ47-63 MCB ソリューションを提供します。

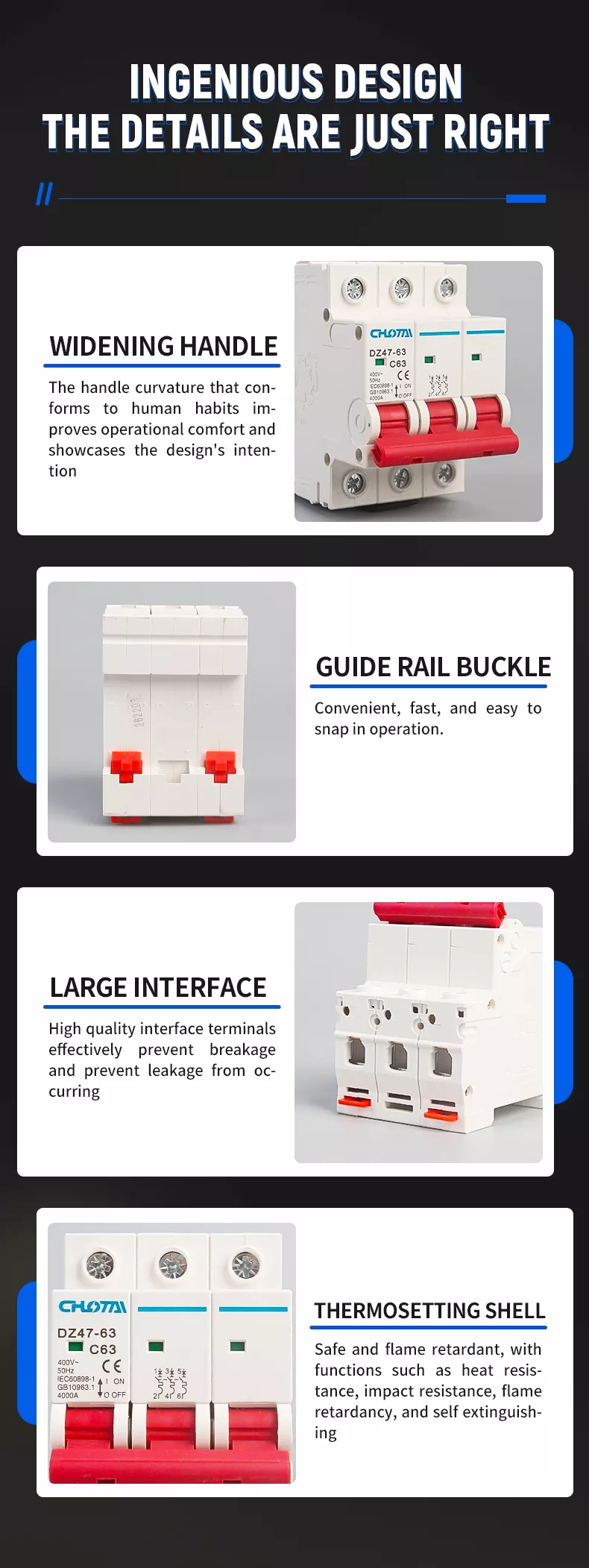

構造解析

MCB はコンパクトで科学的な構造を採用しており、次の 4 つのコア設計ハイライトを備えています。

1. ワイドDタイプハンドル：人間工学に基づいた曲率で快適な操作性、オン/オフの切り替えが簡単です。

2. ガイドレールバックル: 標準 DIN35mm レール取り付け、便利で迅速なスナップイン取り付け。

3. 大型インターフェース端子: 高品質の端子により破損や漏電を防止し、確実な配線を実現します。

4. 熱硬化性シェル: 難燃性、耐熱性、耐衝撃性、自己消火性に優れ、安全性を最大限に高めています。

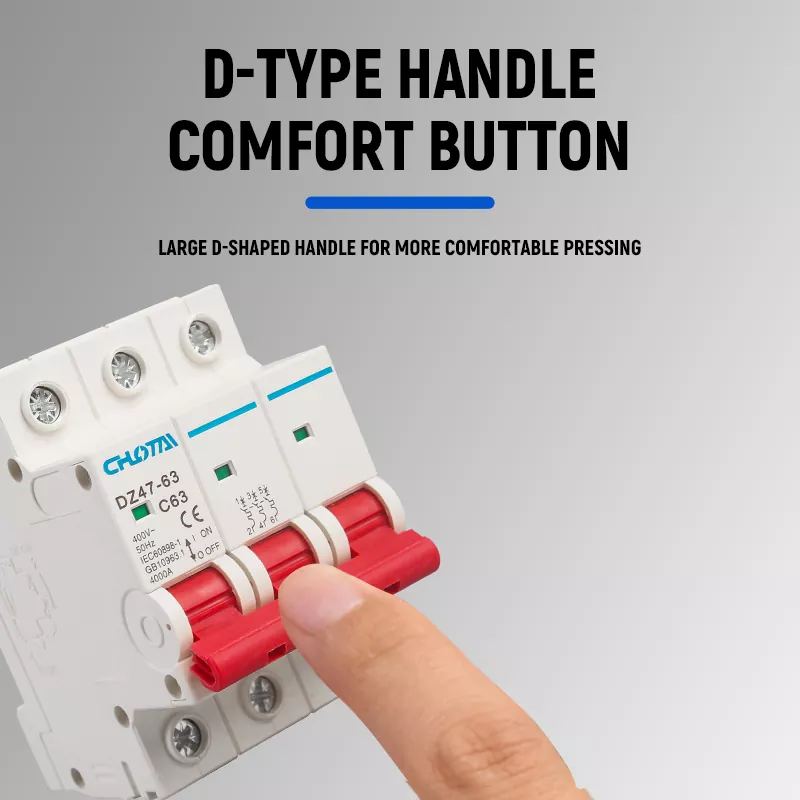

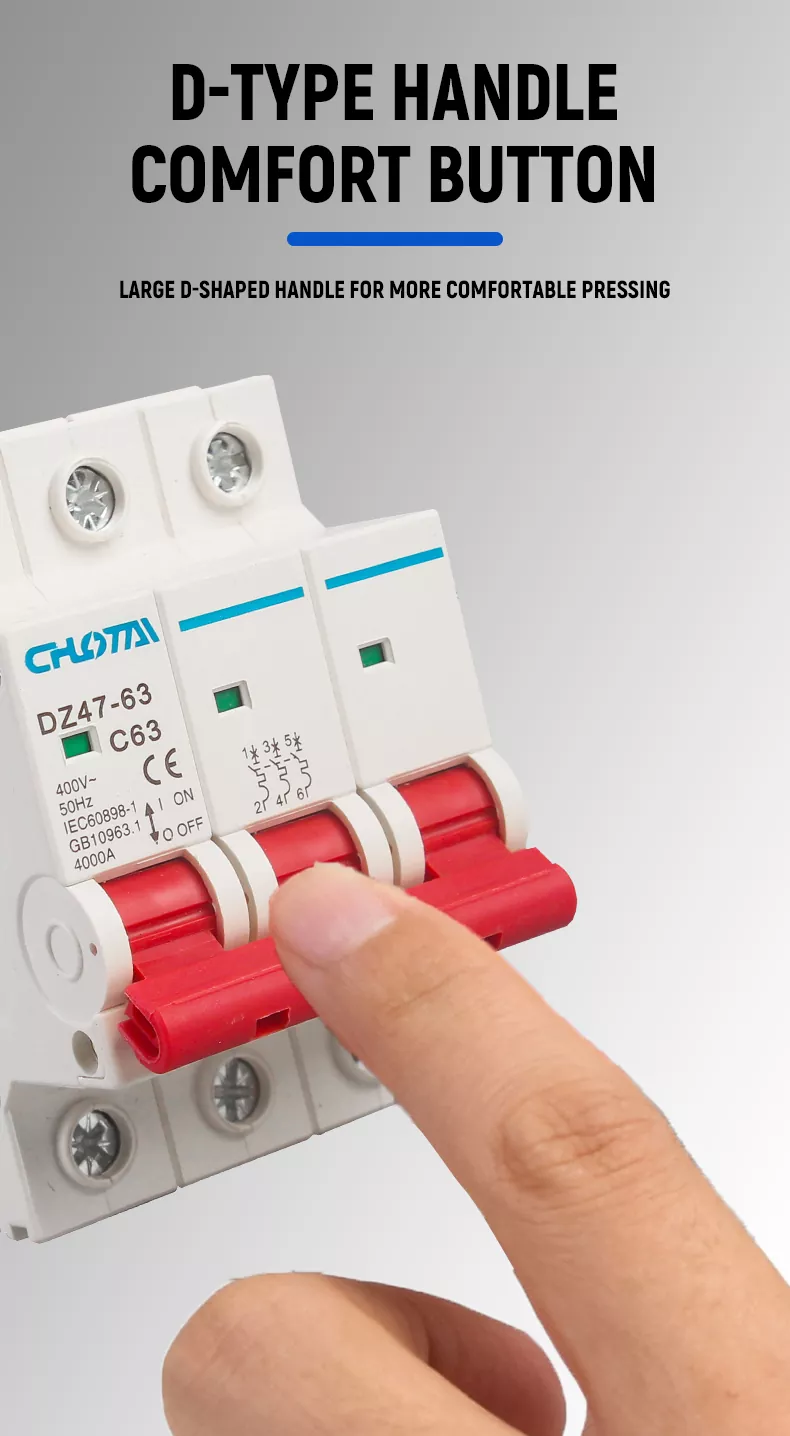

人間工学に基づいた D タイプハンドルで快適な操作性を実現

人間の操作習慣に合わせた大型D型ハンドルを採用。幅広の湾曲したデザインにより、 快適なグリップにより、頻繁な切り替え時の操作疲労を軽減します。赤色の視認性の高いハンドルにより、明確な視認性が保証されます。 ステータス認識機能があり、薄暗い場所でも操作しやすくなっています。

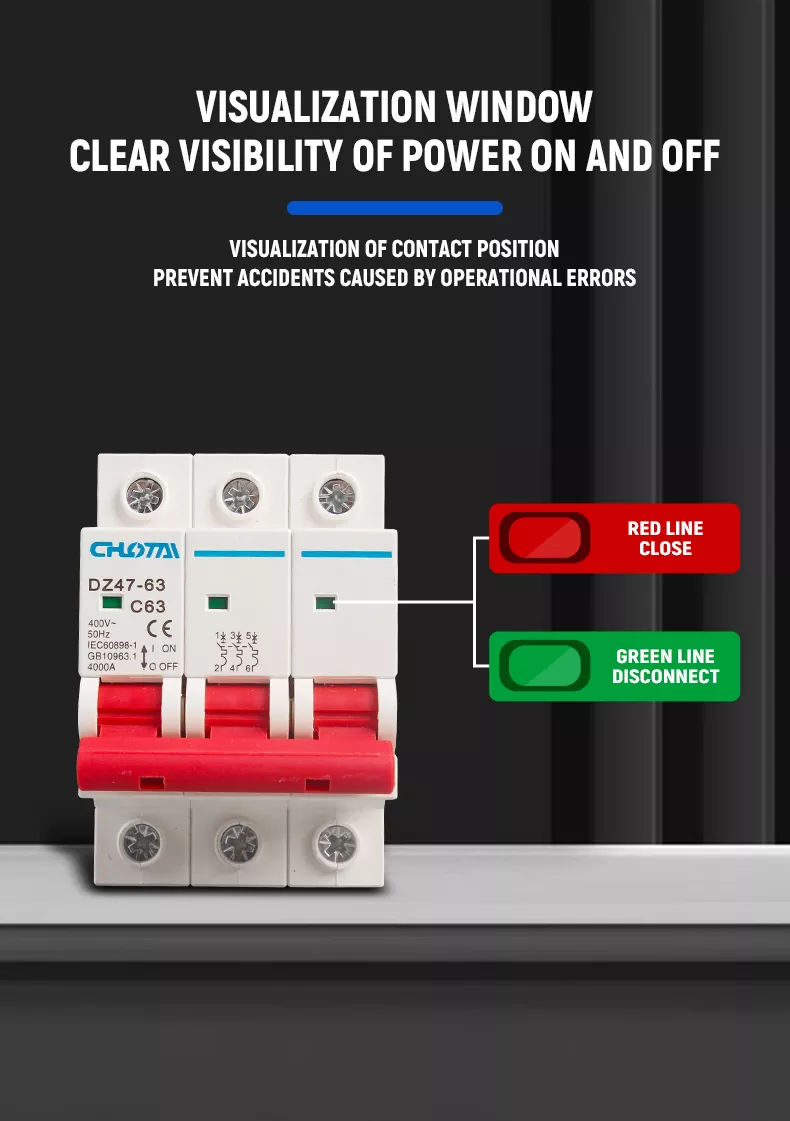

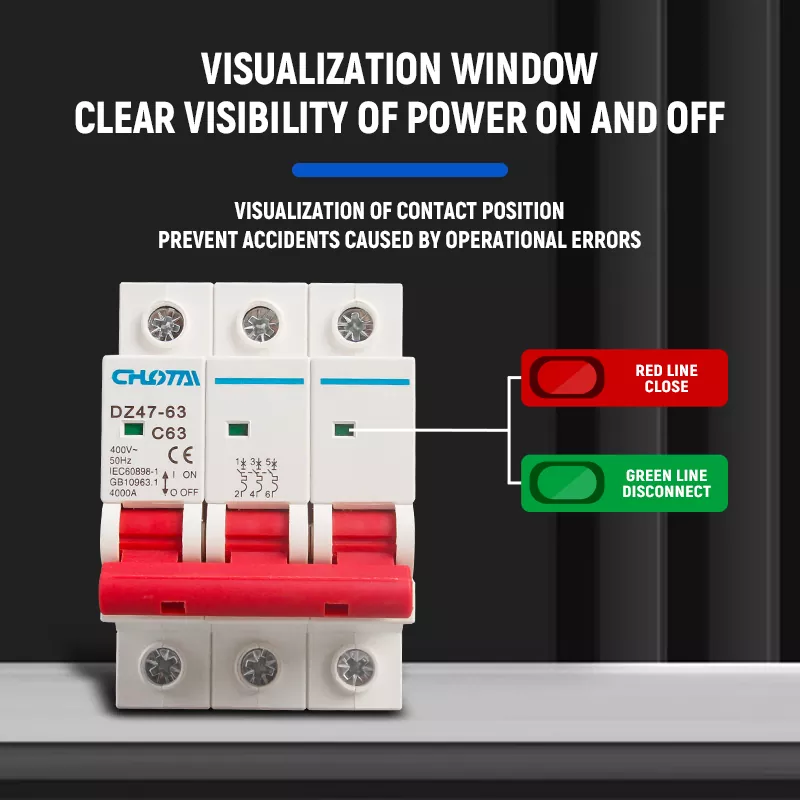

明確なステータス表示のための視覚化ウィンドウ

内蔵のビジュアルコンタクトポジションウィンドウには電源ステータスが明確に表示されます。緑色は回路が正常であることを示します。 切断されている場合、赤は回路が閉じていることを示します。操作ミスによる事故を防ぎ、 ユーザーはサーキットブレーカーの動作状況を即座に確認できます。

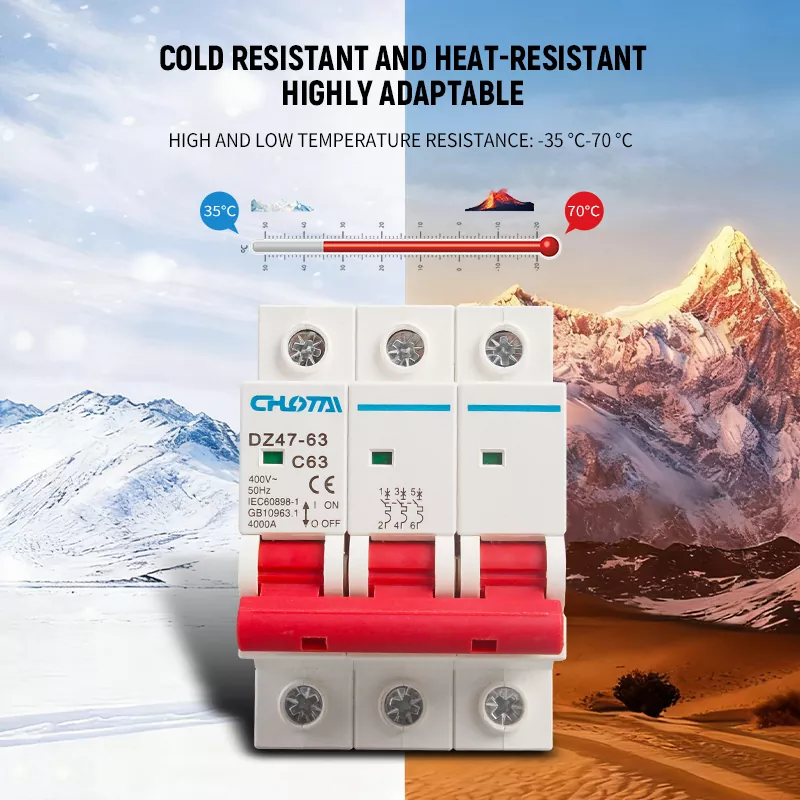

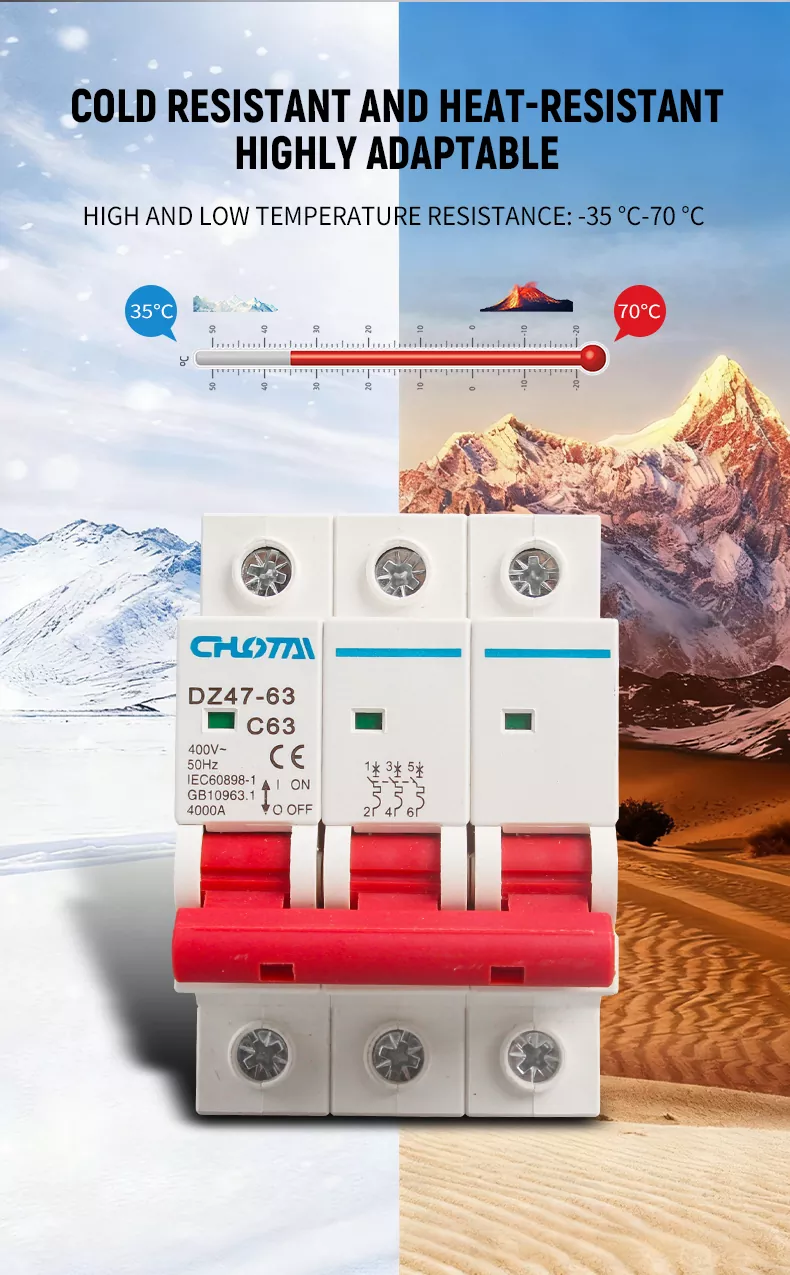

幅広い温度適応性

MCB は優れた高温耐性と低温耐性を備えており、動作温度範囲は-35℃～70℃。極寒地（高山地帯など）や高温（砂漠、工場など）でも安定して動作します。 さまざまな気候条件下で信頼性の高い回路保護を保証します。

当社の製品 VS.その他の製品

コアアドバンテージ

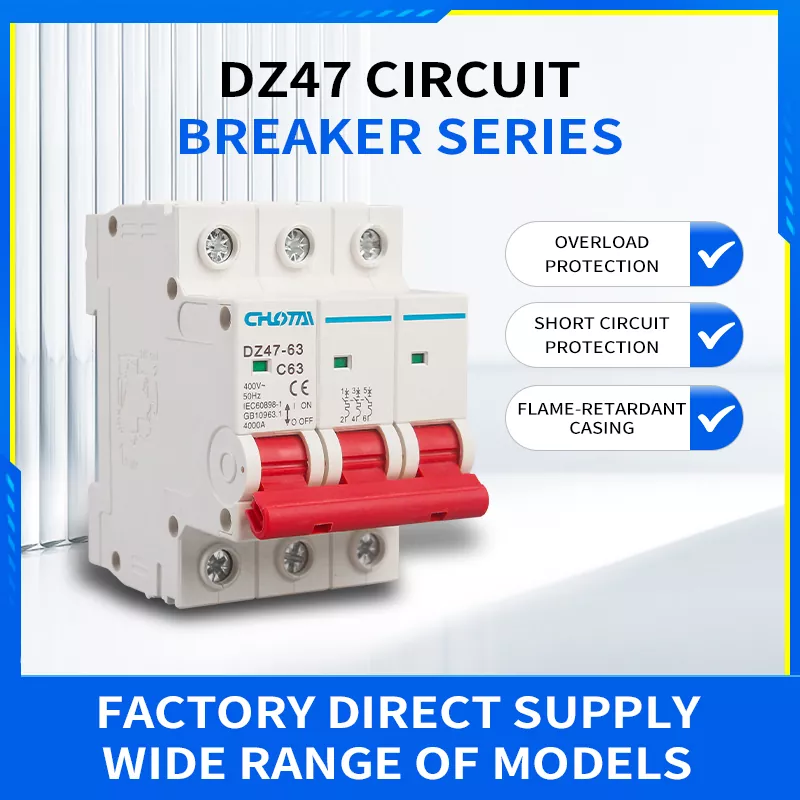

短絡および過負荷保護：故障時に自動的にトリップして電源を遮断し、電気火災を防止します。

難燃性素材: 耐火性に優れた熱硬化性シェルで、極限条件下でも安全性を確保します。

簡単な取り付け: 標準 DIN35mm レール取り付け、迅速なスナップイン取り付け、すべての配電キャビネットと互換性があります。

長寿命: 電気サイクル10,000回、機械サイクル20,000回に耐え、長期間の使用に耐えます。

クリアステータス表示: リアルタイムの電源ステータスを視覚的に確認できるウィンドウで、操作ミスを防ぎます。

幅広い適用性：住宅、商業、産業のニーズを満たす三相400Vシステムに適した3P 63Aモデル。

6 つの主要なセールス ポイント

• 過負荷および短絡保護: 回路と電気機器を保護する二重保護。

• 難燃性シェル：高強度の熱硬化性材料で、耐熱性、耐衝撃性、自己消火性に優れています。

• 人間工学に基づいたハンドル：Dタイプの幅広デザインで快適な操作性を実現します。

• ビジュアルステータスウィンドウ: オン/オフ表示が明確で、操作上のリスクを排除します。

• 幅広い温度耐性: -35°C ～ 70°C の動作範囲、あらゆる環境に適応可能。

• 権威ある認証: CE、CCC認証済み、国際安全基準を満たしています。

丈夫で難燃性のシェル

シェルは高性能熱硬化性 PC 素材で作られており、滑らかでバリのない表面と優れた 機械的強度。優れた難燃性、耐熱性、耐衝撃性を備えています。 自己消火性があり、短絡や過負荷による火災を効果的に防止します。材料は 耐老化性と耐腐食性も備えており、さまざまな複雑な環境で長期間安全に使用できます。

高品質の端子と簡単な配線

高導電銅製の大型高品質インターフェース端子を搭載。プレッシャープレートの配線 基板設計により、安全でしっかりとした配線が保証され、破損や漏電を効果的に防止します。広いターミナルスペース 太いワイヤーに対応できるため、取り付けがより簡単かつ確実になります。

標準 DIN レール取り付け

標準 DIN35mm ガイド レール取り付け用に設計されており、便利なスナップイン バックルが付いています。すべてに対応しています 標準配電キャビネット。工具不要で迅速な設置と分解が可能で、迅速な導入に適しています。 さまざまな配電シナリオに対応します。

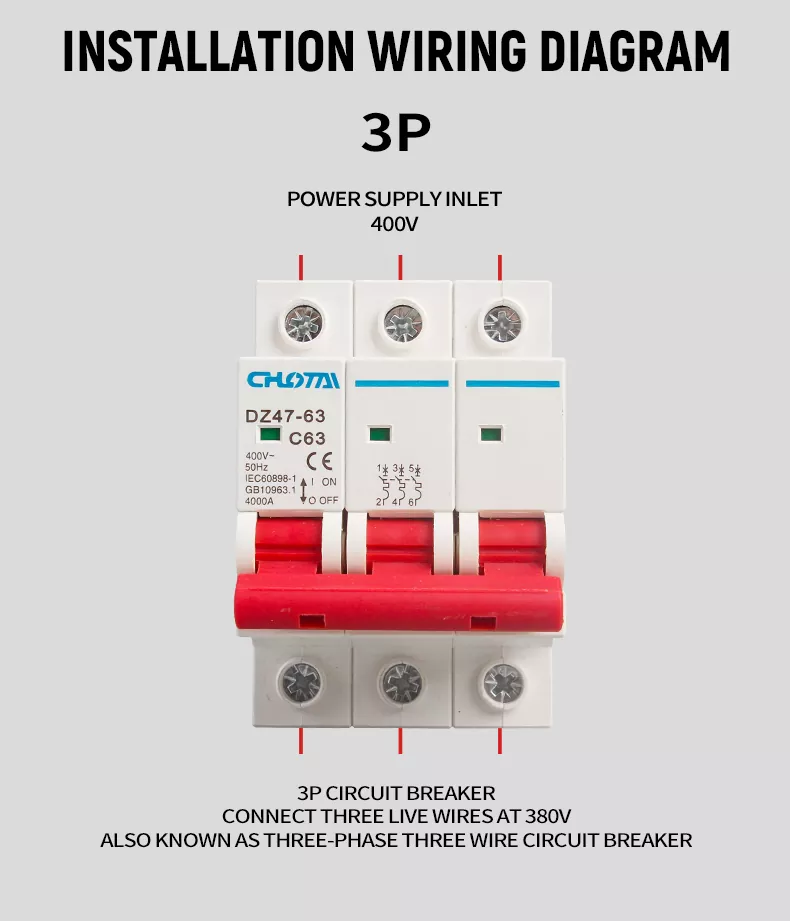

3P 設置配線図

三相400V電源インレットを3P MCBの上側端子に接続します。

MCBの下側端子に負荷（機器）を接続してください。

過熱を避けるために、すべての配線がしっかりと締められていることを確認してください。

MCB のスイッチを入れて、正常に電力が供給されていることを確認します。

注: この 3P サーキットブレーカーは三相 3 線式デバイスで、380V/400V の 3 本の活線を接続するために使用されます。 三相電力システム。

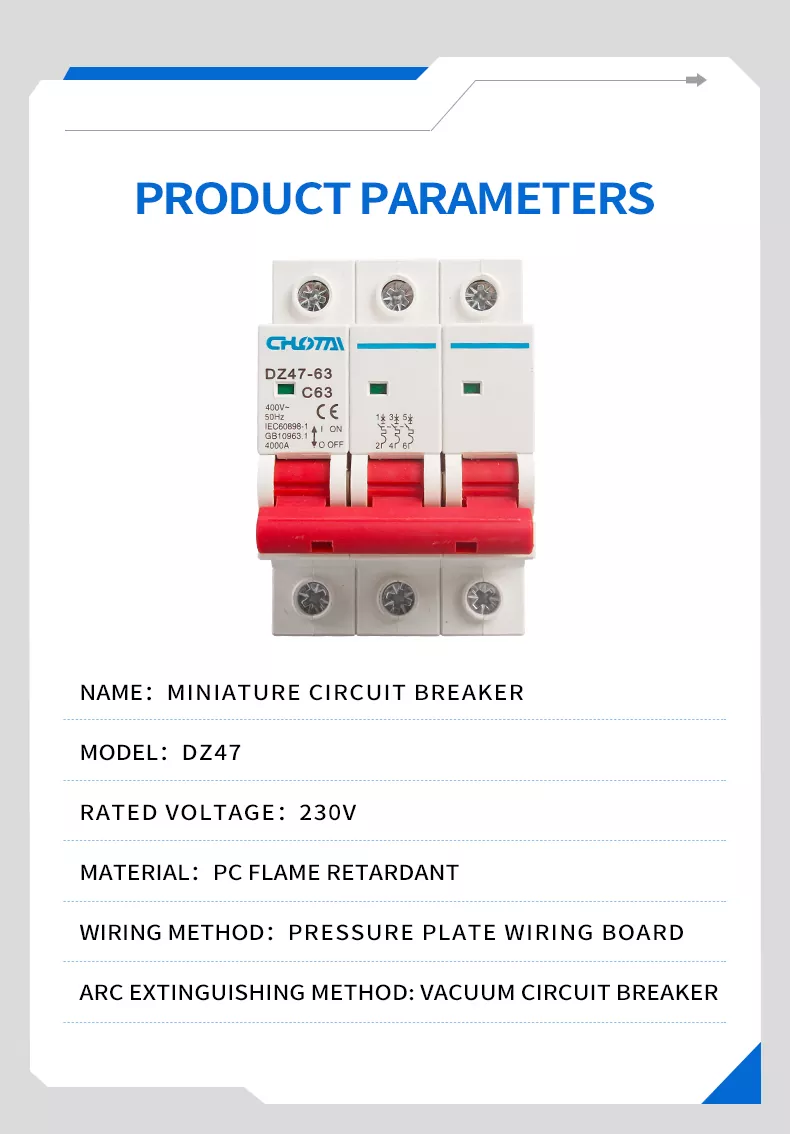

製品パラメータ

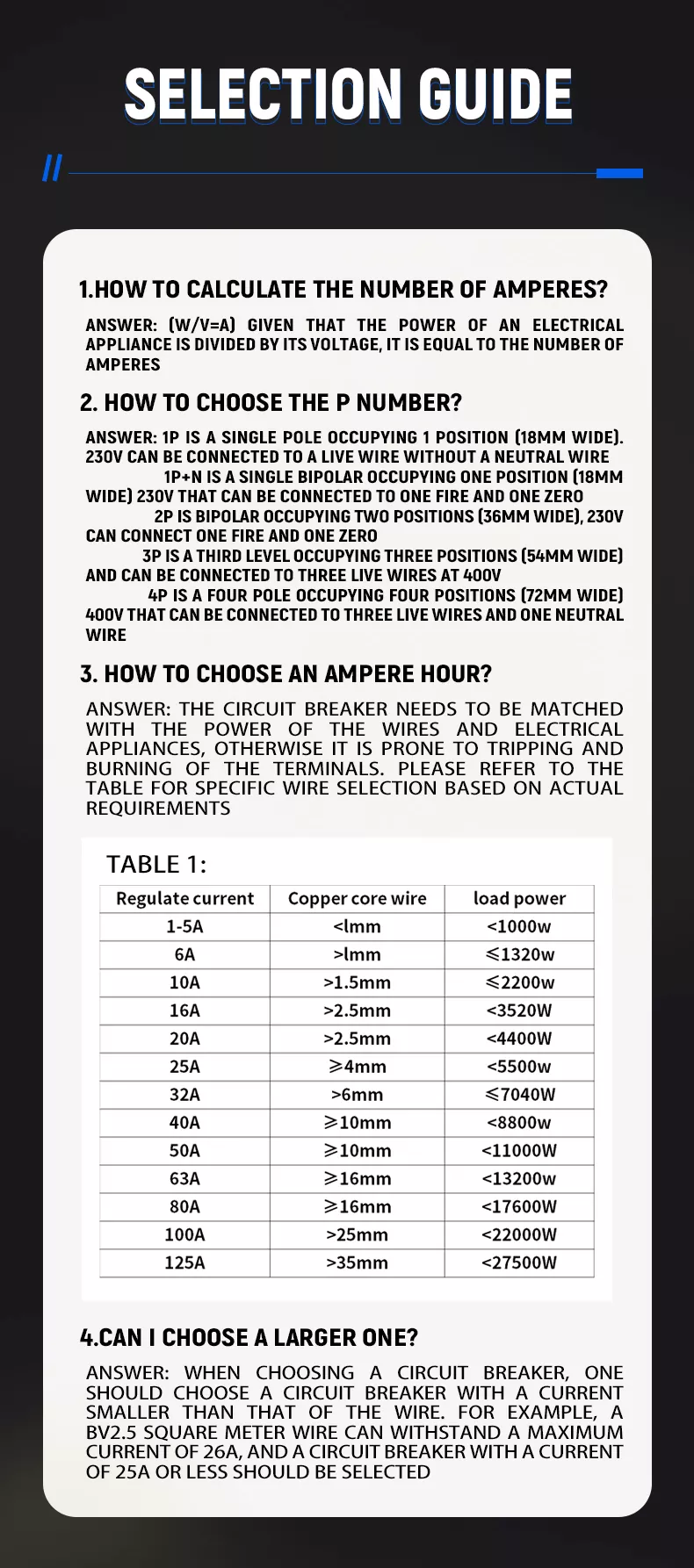

セレクションガイド

1. アンペア数を計算するにはどうすればよいですか?

式：電流 (A) = 電力 (W) / 電圧 (V)。電化製品の電力に基づいて必要な電流を計算します。

2. 極番号はどうやって選ぶのですか？

• 1P: 単極、1 モジュール (幅 18mm)、230V 活線のみ (中性線なし)。

• 1P+N: 1 モジュール (幅 18mm)、230V ライブ + ニュートラル用。

• 2P: 2 モジュール (36 mm 幅)、230 V ライブ + ニュートラル用。

• 3P：3モジュール（54mm幅）、400V三相活線用（本製品）。

• 4P：4モジュール（72mm幅）、400V三相+中性線用。

3. アンペア定格はどのように選択すればよいですか?

トリップや端子の過熱を避けるために、ブレーカーの定格をワイヤおよびアプライアンスの電源に合わせてください。表を参照してください 以下:

4. 大きいものを選択できますか?

いいえ。 常に定格電流のブレーカーを選択してくださいワイヤーの最大搬送容量よりも小さい。たとえば、2.5mm² BV ワイヤは最大 26A に耐えることができるため、25A 以下のブレーカーを選択する必要があります。

広く使用されている

当社の DZ47-63 3P 63A ミニチュアサーキットブレーカーは、以下の分野で広く使用されています。

• 住宅用建物: ホーム分電盤、三相電源保護

• 商業ビル：オフィスビル、ショッピングモール配電システム

• 産業機器: 工場作業場、生産ラインの三相電源保護

• 配電キャビネット：配電箱、電気制御盤

• 再生可能エネルギー：太陽光発電システム、風力発電配電

• インフラストラクチャー：公共施設、街路照明、通信基地局

よくある質問

1. この 3P 63A DZ47 MCB の主な機能は何ですか?

を提供する三相回路保護装置です。過負荷保護 そして短絡保護。回路が過負荷または短絡した場合、自動的にトリップして電源を遮断します。 電気火災や機器の損傷を防止し、電力システムの安全性を確保します。

2. この製品の定格電圧と電流はいくらですか?

定格電圧3P 63Aのモデルです。400V～ (三相電源システムに適しています) および定格電流63A、遮断容量は4000Aです。

3. インストール方法は何ですか?

サポートします標準DIN35mmガイドレール取り付け、スナップインバックル設計により、素早く簡単に設置でき、すべての標準配電キャビネットと互換性があります。

4. 動作温度範囲はどれくらいですか?

温度適応性に優れており、使用温度範囲は-35℃～70℃、極寒および高温環境での使用に適しています。

5. 正しいサーキットブレーカーの定格を選択するには?

まず、電流 = 電力 / 電圧を使用して必要な電流を計算し、ブレーカーの定格を選択します。ワイヤの最大搬送容量より小さい 安全を確保するために。詳細なマッチングについては選定ガイド表をご参照ください。

6. この製品にはどのような認証がありますか?

当社の DZ47-63 MCB は合格しましたCE認証 （EU規格に準拠）およびCCC認証 （中国国家規格に準拠）、IEC60898-1およびGB10963.1国際規格に適合しています。
