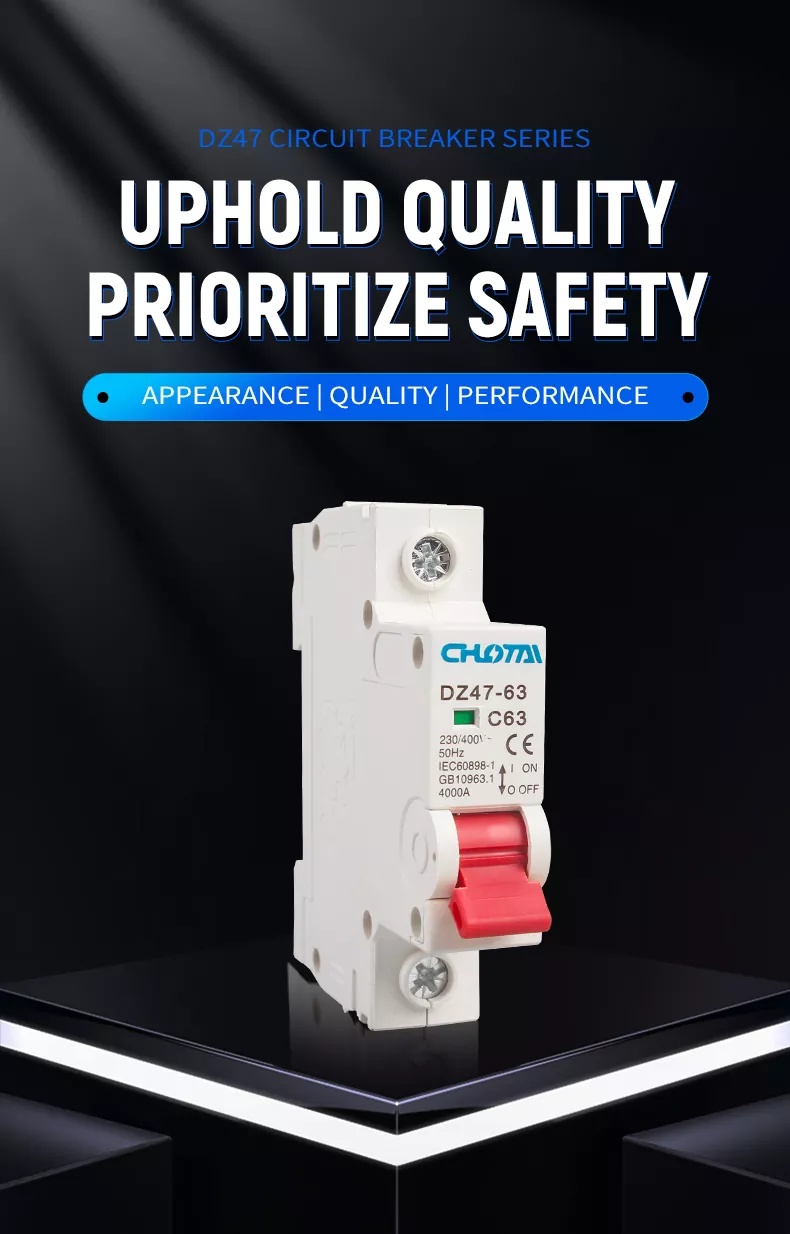

1P 63A DZ47 ミニチュアサーキットブレーカー

Eton Electric 1P 63A DZ47 ミニチュアサーキットブレーカー (モデル DZ47-63) は高性能回路です 住宅、商業、産業用電力システム向けに設計された保護装置。精密に設計 製造と厳格な品質管理により、信頼性の高い過負荷および短絡保護を提供し、 電気回路と機器の安全性。広い動作温度範囲、長寿命、 ユーザーフレンドリーなデザインで、配電ボックス、家庭用配電、産業オートメーションに最適です。 プロジェクト。

会社紹介

産業オートメーション制御のための包括的なサービスの提供に取り組んでいます。あらゆる面でのニーズを満たします 正確で信頼性が高く、省エネで環境に優しいインテリジェントな配電を備えた電源システム 製品。

電気の安全性に関する懸念を解決します

これらの電気的安全上の危険に悩まされていませんか?当社の小型サーキットブレーカーは、一般的な問題を効果的に解決します。 電気的リスク:

• 電気的過負荷：負荷が定格電流を超えると自動的に電源を遮断し、回路の焼損を防ぎます。

• 漏洩の危険性: 障​​害回路を適時に隔離して、感電や火災事故を回避します。

• 落雷災害: 落雷時に信頼性の高い回路保護を提供し、下流の電気機器を保護します。

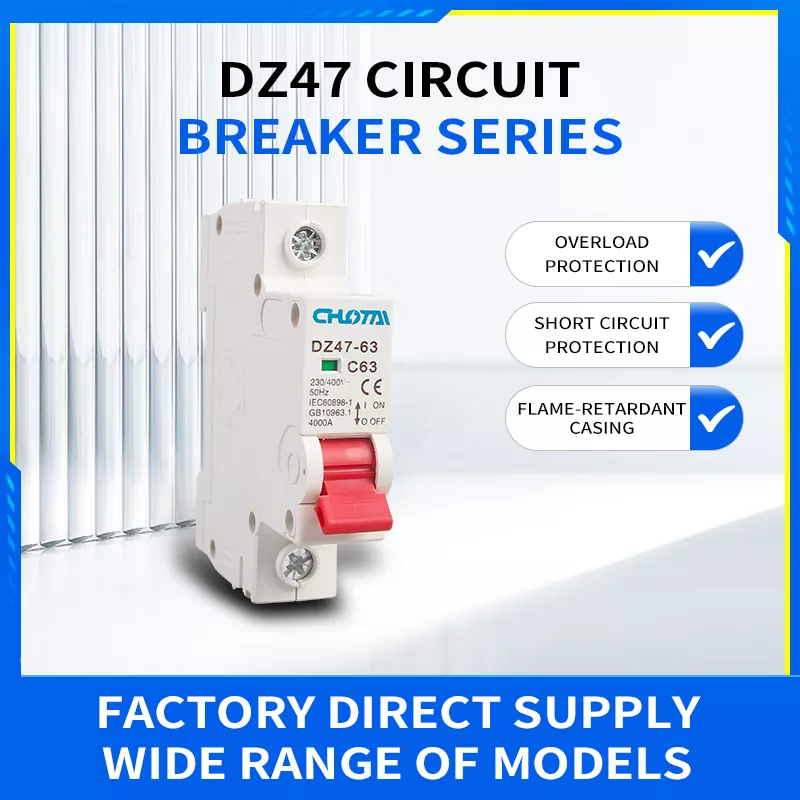

6 つの主な利点

専門技術を活用した当社のサーキットブレーカーには、6 つのコア安全保証が備わっています。

• 短絡保護: 短絡が発生した場合、瞬時にトリップして電源が遮断され、火災の危険を防ぎます。

• 過負荷保護: 過負荷がかかると自動的に回路を切断し、ワイヤーや電化製品を保護します。

• 難燃性素材: 高温耐性があり、自己消火性のシェルで火元を効果的に遮断します。

• 電気の安全な使用: 国際規格および国内規格に厳格に準拠し、安全な操作を保証します。

• 精密工学：丁寧な製造プロセス、安定した信頼できる性能。

• CCC認証：権威ある国家認証、品質が保証された正規品です。

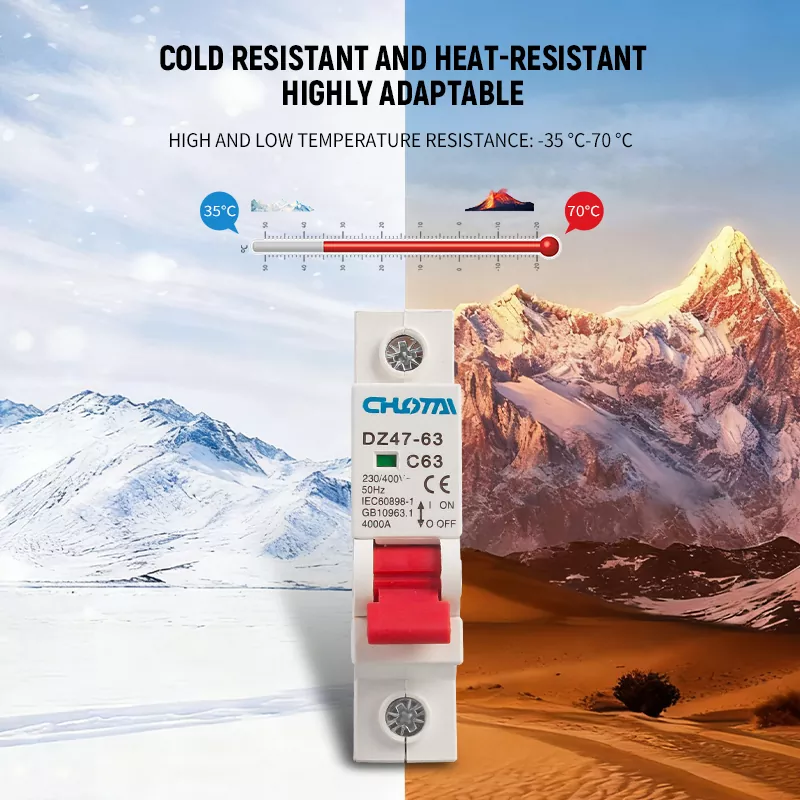

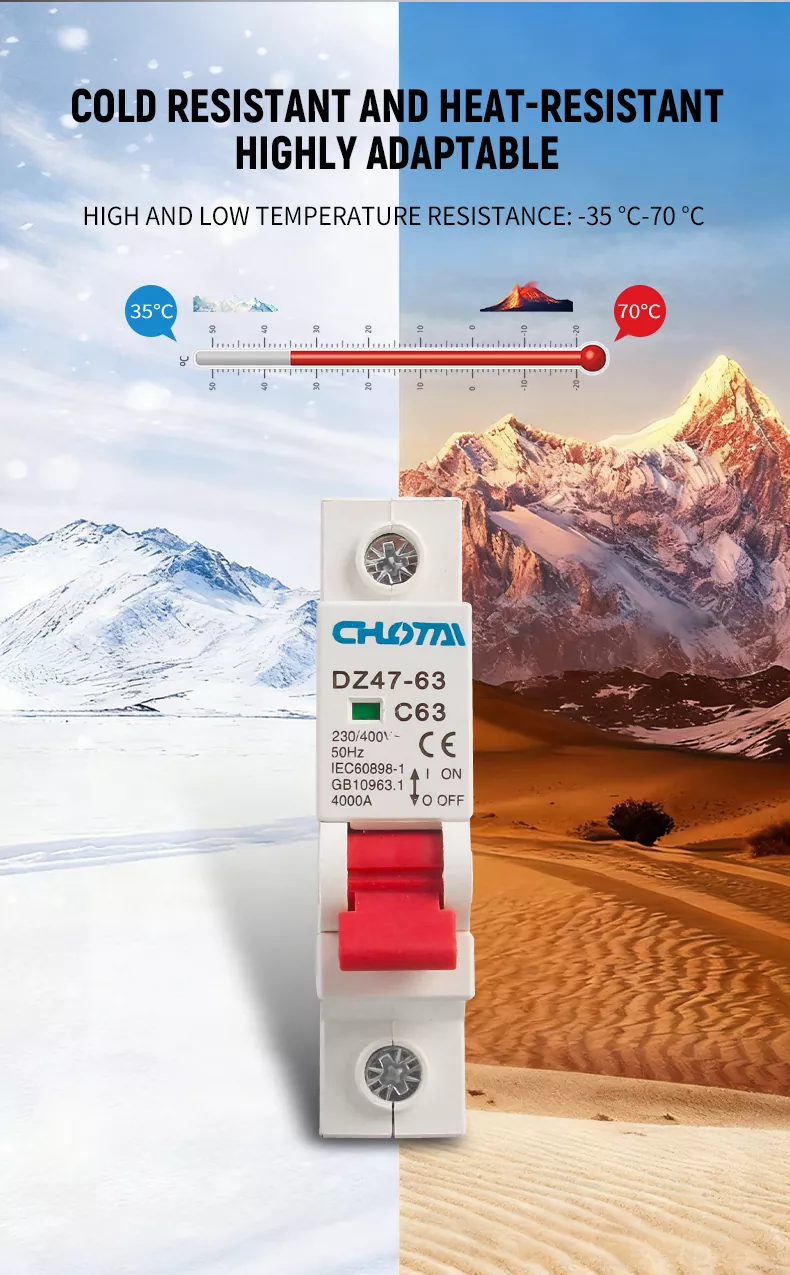

極端な温度耐性、幅広い適応性

極寒の環境でも高温の環境でも安定した性能を維持します。

• 広い動作温度範囲：-35℃～70℃、北方の寒い地域や高温の工業環境に適しています。

• 安定したパフォーマンス: 極端な温度下でも故障や誤動作がなく、長期にわたって信頼性の高い回路保護が保証されます。

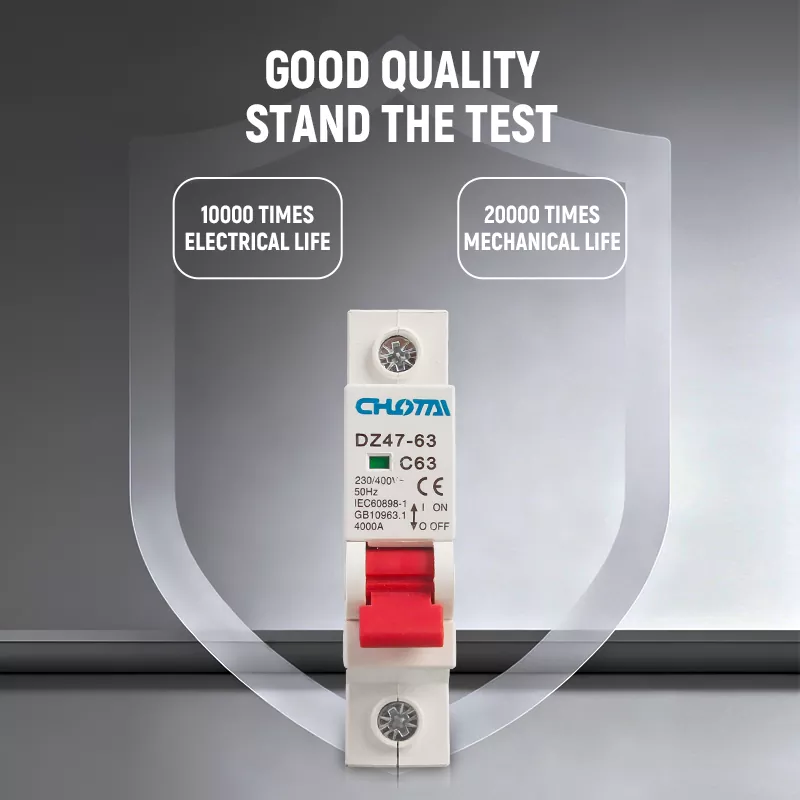

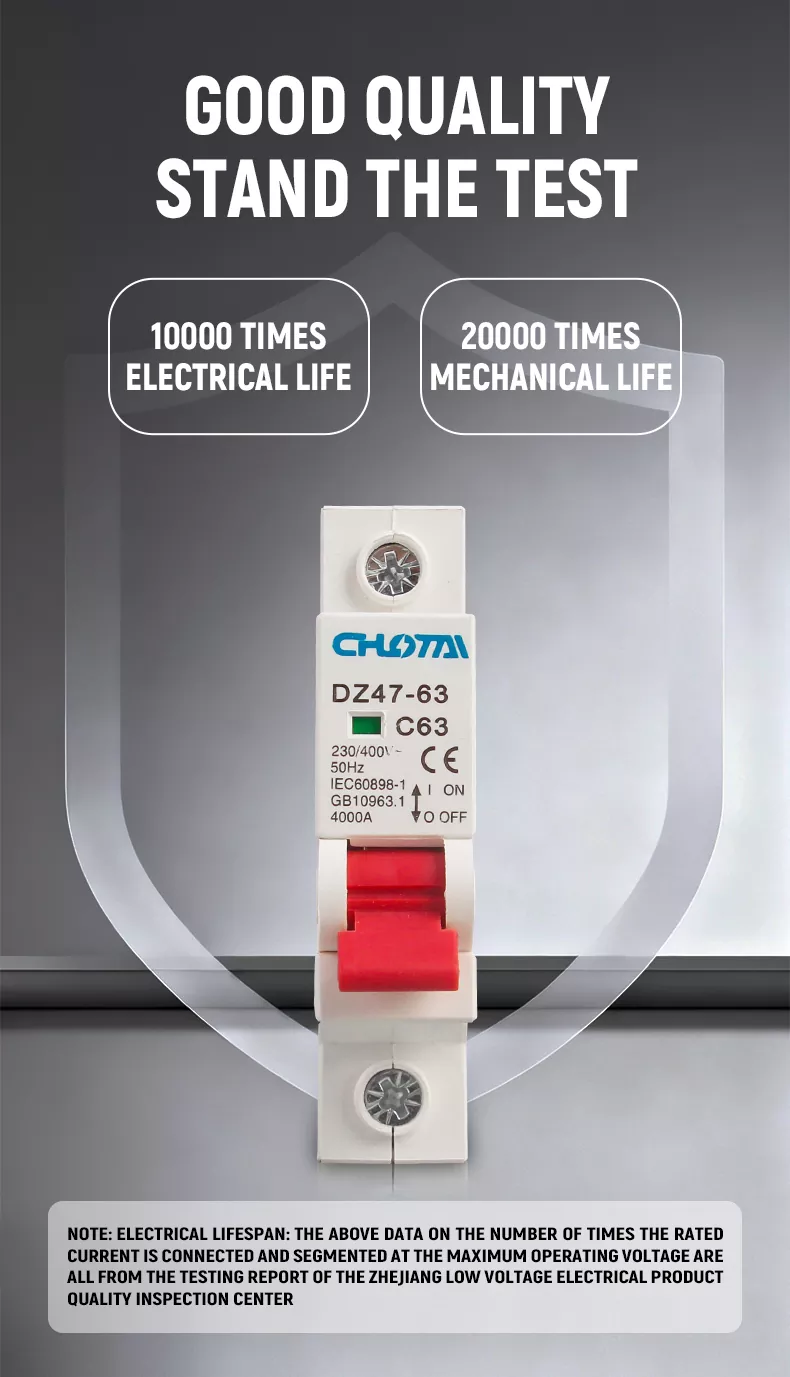

優れた耐久性、時の試練に耐えます

厳格なテストにより長期安定した使用が保証されます。

• 10000回の電気的寿命: 浙江省低圧電気製品品質検査センターによるテスト、10,000回後も安定した性能 最大動作電圧での定格電流のオン/オフ。

• 20000回の機械的寿命: 堅牢な内部構造、耐久性のある機械的動作、頻繁な切り替えシナリオに適しています。

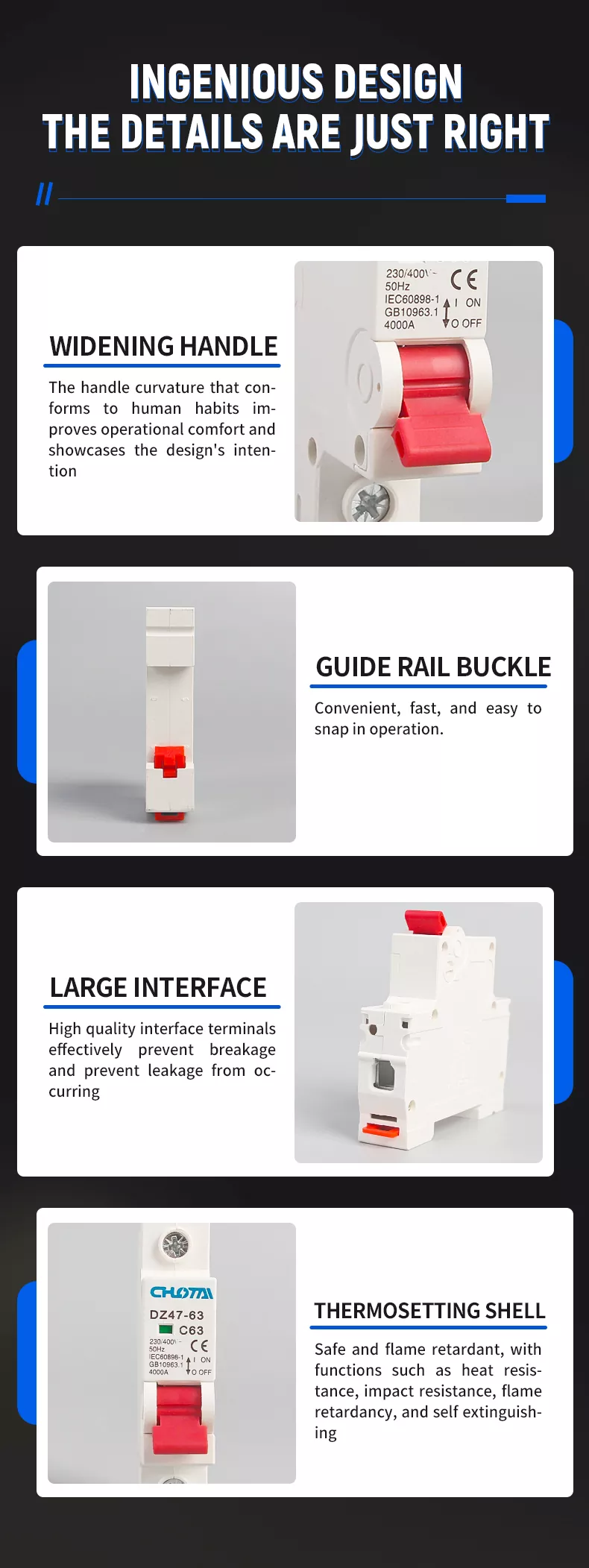

独創的なディテールデザイン

ユーザーエクスペリエンスと安全性を考慮してあらゆる細部が設計されています。

1. ワイドニングハンドル:人間工学に基づいた湾曲したハンドル、快適な操作、オン/オフの切り替えが簡単です。

2. ガイドレールバックル: 簡単なスナップオン取り付け、便利で迅速、標準の DIN レール取り付けに適しています。

3. 大型インターフェース端子: 高品質の端子、破損や漏れを効果的に防止し、信頼性の高い配線を確保します。

4. 熱硬化性シェル：耐熱性、耐衝撃性、難燃性、自己消火機能を備えた安全な難燃剤です。

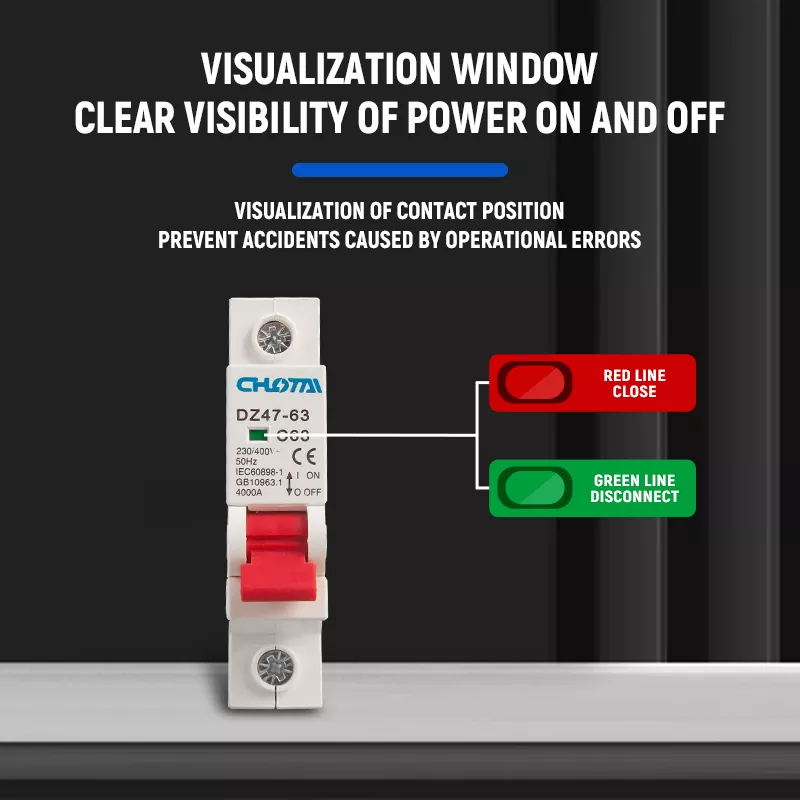

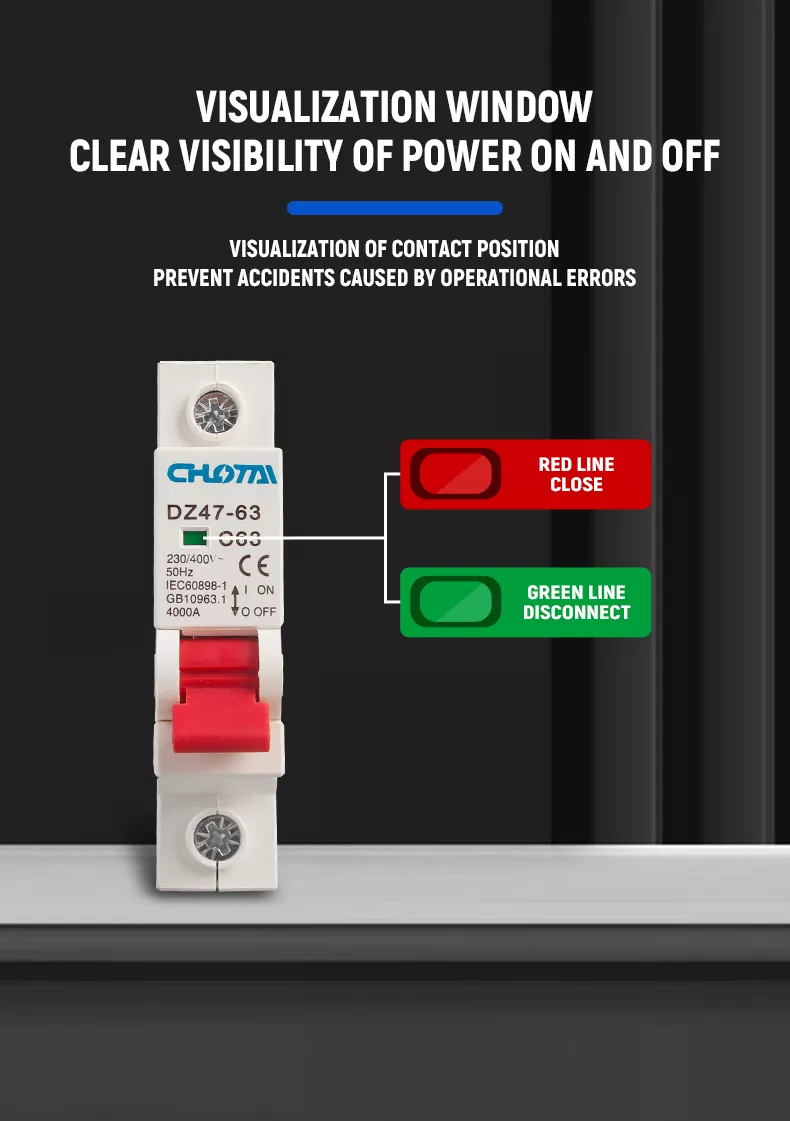

一目でわかる視覚的なステータスインジケーター

直感的なステータス表示により操作エラーを回避します。

• 視覚化ウィンドウ: 電源のオン/オフ状態を明確に確認できます。

• 赤い線が閉じる：赤色表示は回路接続（ON）を意味します。

• 緑色の回線が切断される：緑色表示は回路が切断（OFF）していることを意味し、操作による事故の防止に効果的です。 エラー。

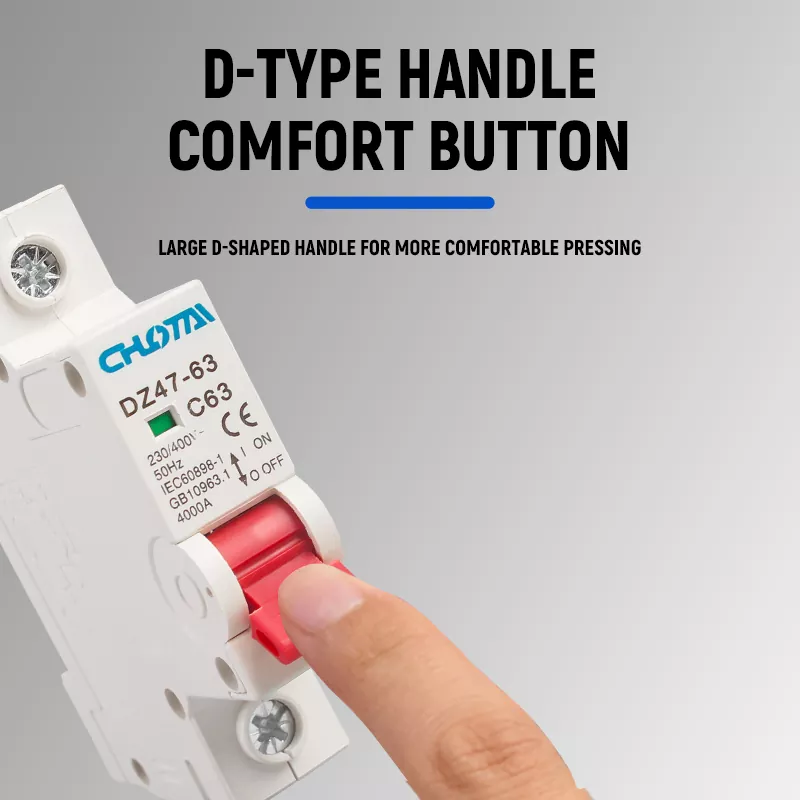

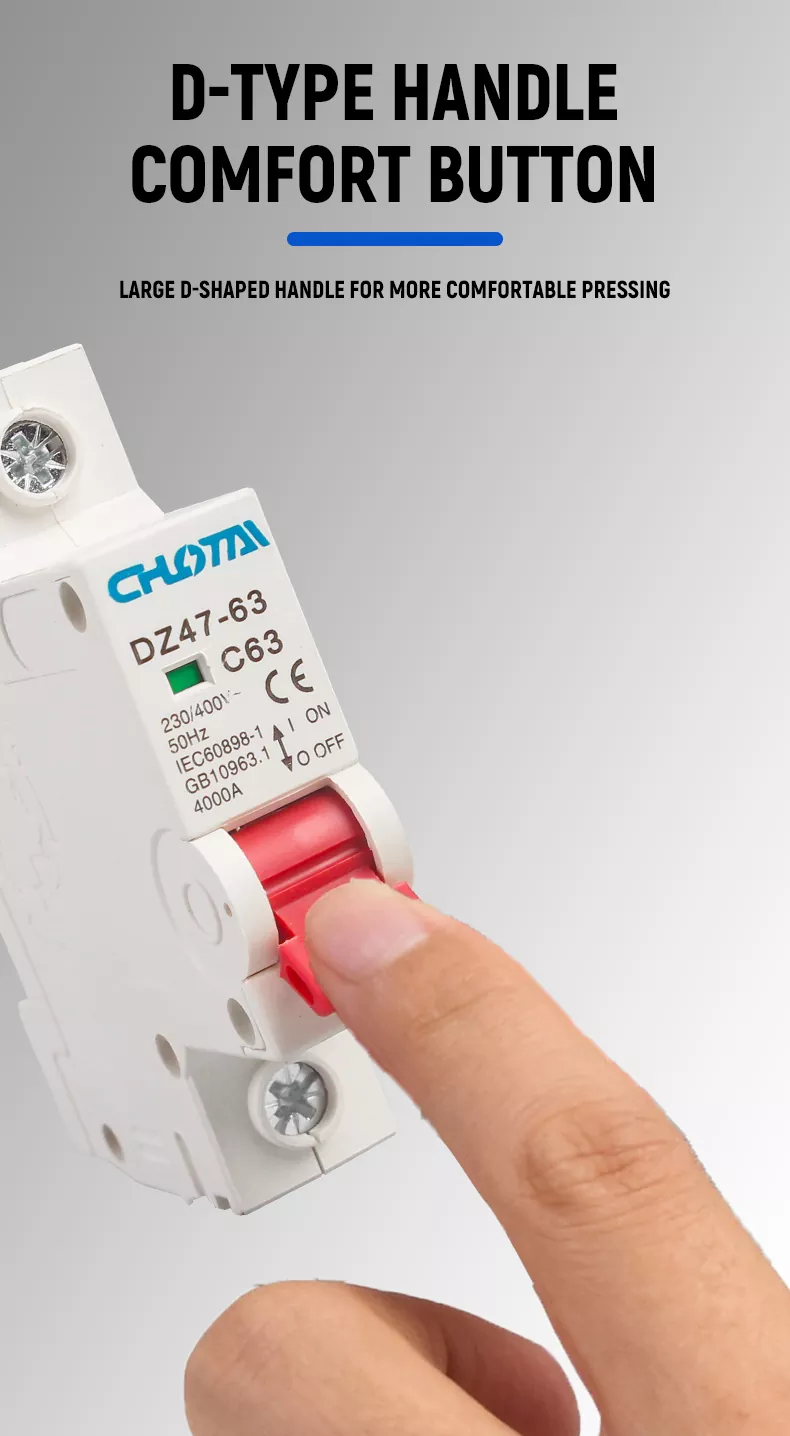

快適な D タイプ ハンドル設計

大型の D 字型ハンドル設計、より快適な押し心地:

• 人間工学に基づいたデザインで、指のラジアンにフィットし、手袋をしていても簡単に操作できます。

• 明確なオン/オフマーク、直感的な操作、誤操作はありません。

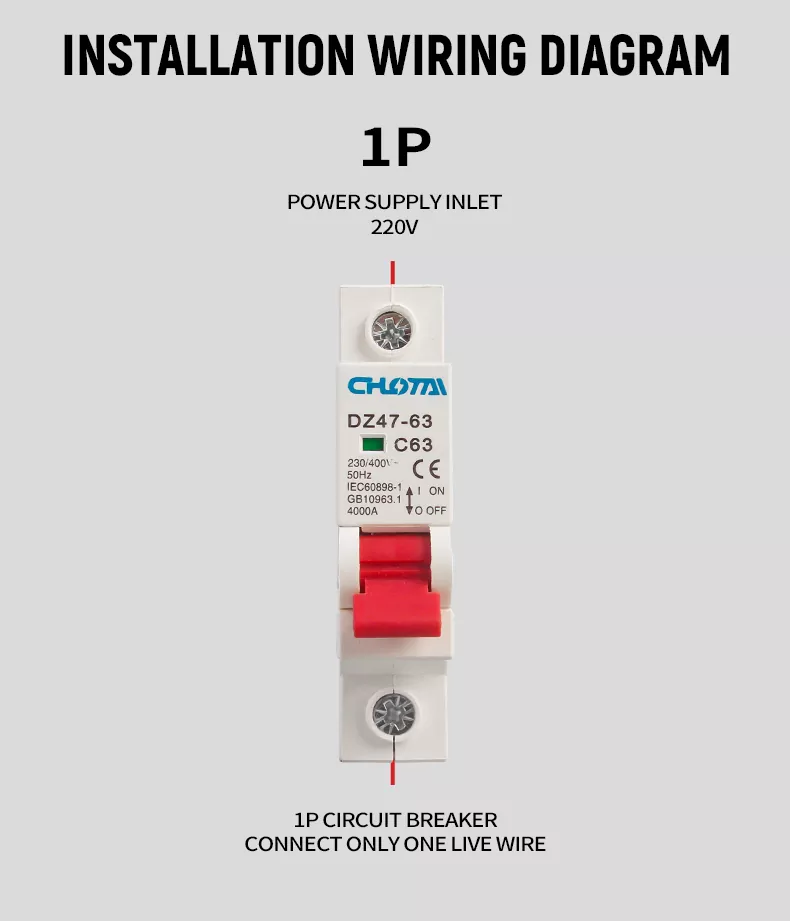

1P設置配線図

シンプルで明確な配線ガイド、取り付けが簡単:

• 1Pサーキットブレーカー: 活線は 1 本のみ接続します。

• 電源インレット: 220V 活線を上部端子に接続し、下部端子を負荷に接続します。

• 注記：1Pサーキットブレーカーには中性線が接続されていませんので、別途中性棒に接続してください。

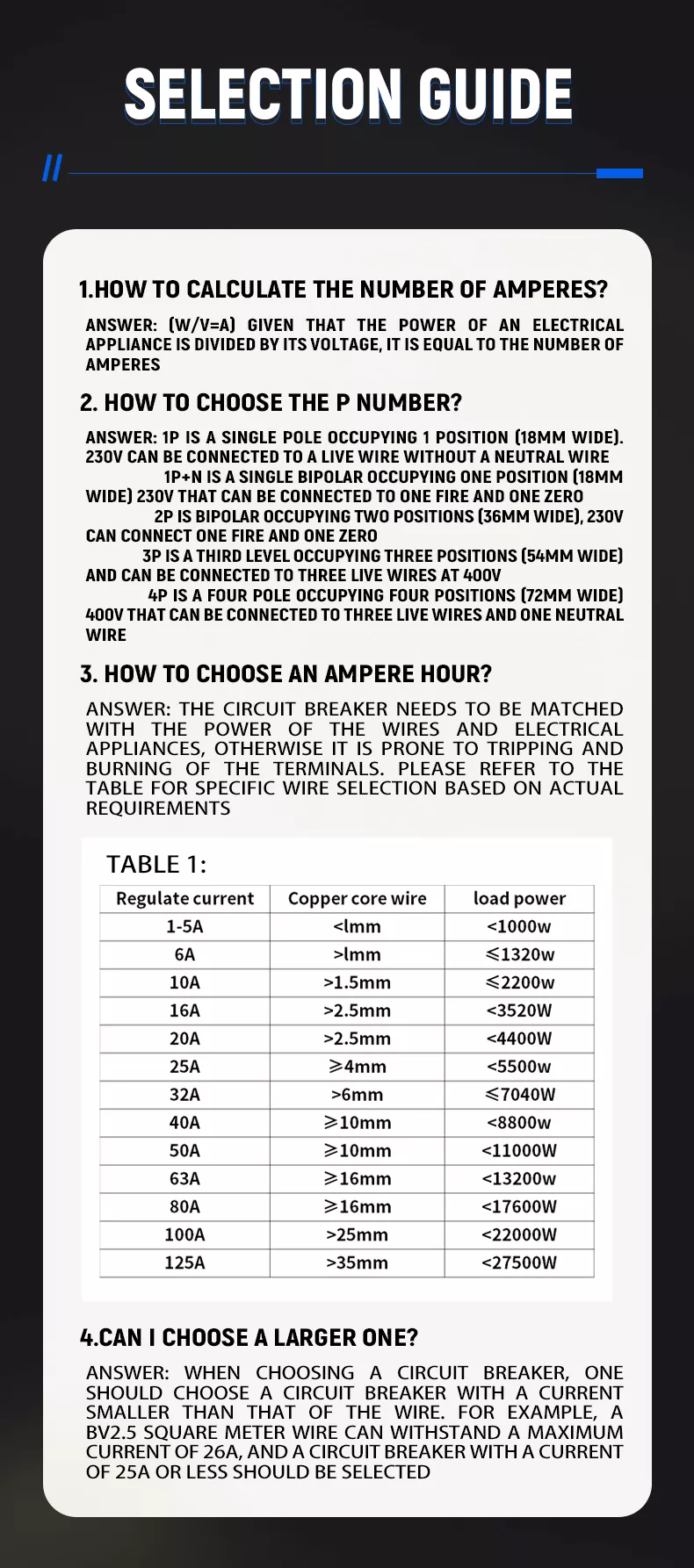

セレクションガイド

1. アンペア数を計算するにはどうすればよいですか?

式：電流 (A) = 電力 (W) / 電圧 (V)

電気製品の電力と電圧に応じて必要な定格電流を計算します。

2. 極番号はどうやって選ぶのですか？

3. アンペア定格はどのように選択すればよいですか?

トリップや端子の焼損を防ぐために、回路ブレーカーはワイヤと電力に適合する必要があります。参照 ワイヤーの選択については以下の表を参照してください。

4. 大きいものを選択できますか?

いいえ。サーキットブレーカーを選択する場合は、定格電流が電線の耐電流より小さい必要があります。

例: BV2.5mm² ワイヤは最大 26A の電流に耐えることができるため、25A 以下の回路ブレーカーを選択する必要があります。

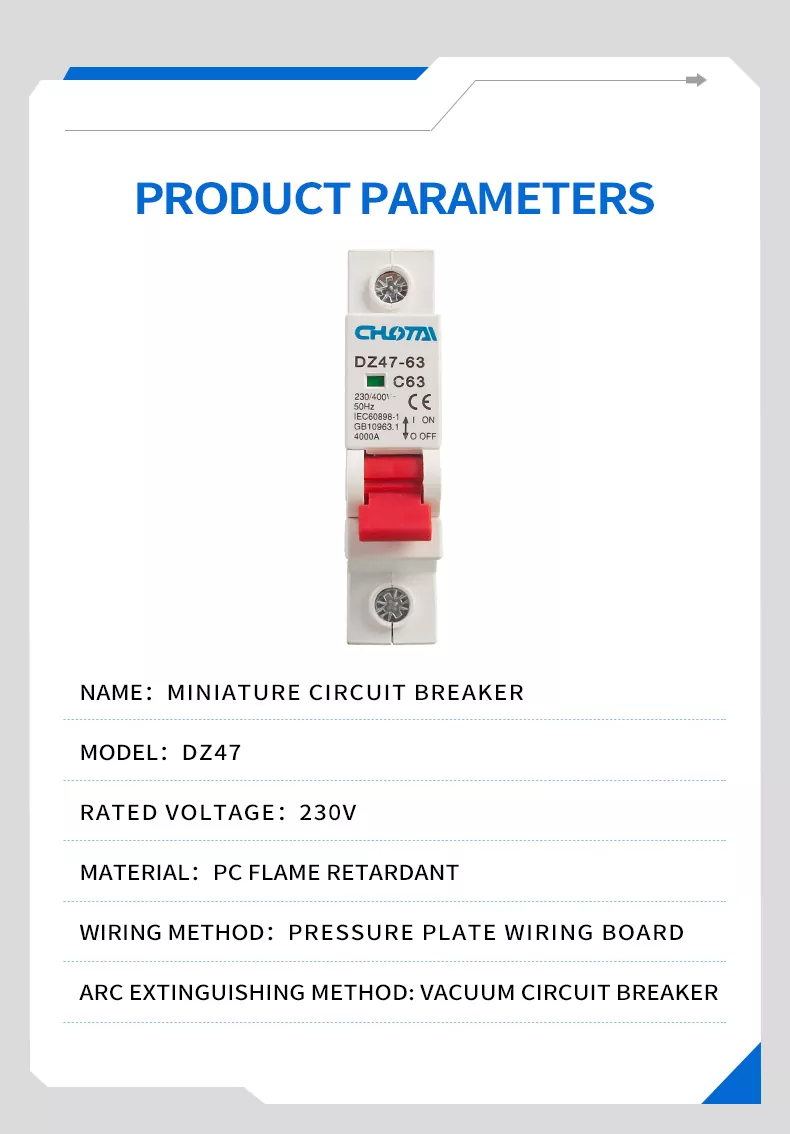

製品パラメータ

よくある質問

Q1: 1P、2P、3P、4P サーキットブレーカーの違いは何ですか?

A: 1P は単活線保護 (230V)、2P は活線 + 中性線保護 (230V)、3P は 三相活線保護(400V)、4Pは三相活線+中性線保護(400V)用です。応じて選択してください 回路タイプに合わせて選択してください。

Q2：このブレーカーはエアコン・給湯器にも使用できますか？

A: はい。 63A 1P モデルの場合、銅芯線 ≥16mm² および負荷電力を使用する高電力回路に適しています。 家庭用正門、大型エアコンなど13200W未満。

Q3: ブレーカーの寿命はどれくらいですか?

A: 通常の使用で 10 年以上、電気的寿命が 10,000 回、機械的寿命が 20,000 回あります。 定期的な点検をお勧めします。

Q4：取り付けは簡​​単ですか？

A: はい。標準的な DIN レール スナップオン取り付けを採用しており、配線しやすい大きな端子を備えており、次の用途に適しています。 電気技師や DIY ユーザー。

Q5: 極寒/高温環境でも使用できますか?

A: はい。動作温度範囲は-35℃～70℃で、北方の寒冷地や高温環境に適しています。 産業環境。

Q6: ブレーカーが頻繁に落ちる場合はどうすればよいですか?

A: 頻繁なトリップは、過負荷、短絡、または回路の漏電によって引き起こされる可能性があります。回路負荷を確認してください。 故障している場合は、スイッチを閉じる前に隠れた危険を取り除くか、回路ブレーカーを適切な定格のものと交換してください。 現在。
