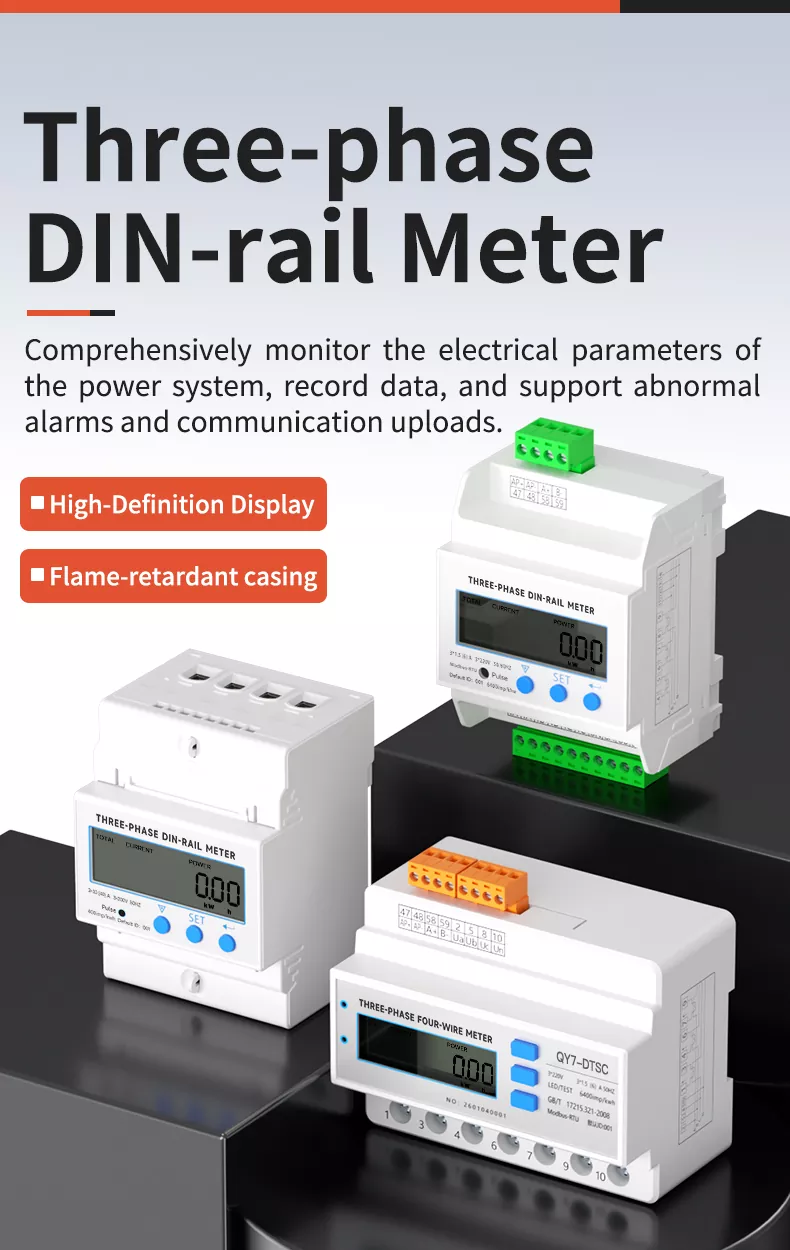

三相 4p Din レール変圧器多機能メーター

当社の三相 4P DIN レール変圧器多機能メーターは、電力システムの電気パラメータを包括的に監視するために設計された高精度のインテリジェント エネルギー メーターです。リアルタイムデータ記録、異常アラーム通知、Modbus RTU通信アップロードに対応しています。集積回路とSMTチップ技術を採用し、0.5レベルの精度で正確な測定を保証します。難燃性の ABS ケースは酸やアルカリに強く、油に強く、長持ちします。産業オートメーション、配電、エネルギー管理、その他のシナリオで広く使用されており、安全で効率的な電力運用のための信頼できるデータ サポートを提供します。

会社紹介

産業オートメーション制御のための包括的なサービスの提供に取り組んでいます。正確で信頼性が高く、省エネで環境に優しいインテリジェント配電製品により、電力システムのあらゆる側面のニーズを満たします。当社は研究開発から生産まで厳格な品質管理を徹底し、各製品が国際規格を満たしていることを確認し、電気測定機器業界の世界中のお客様にとって信頼できるパートナーとなるよう努めています。

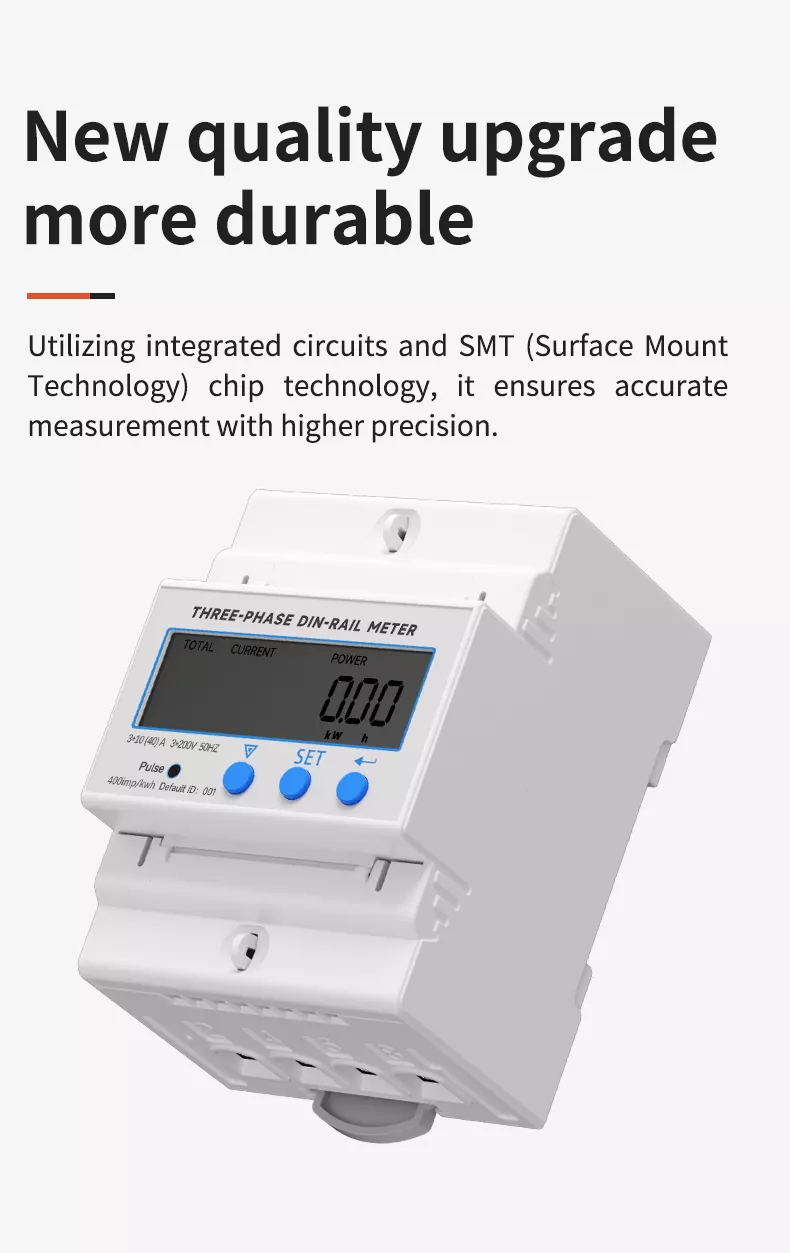

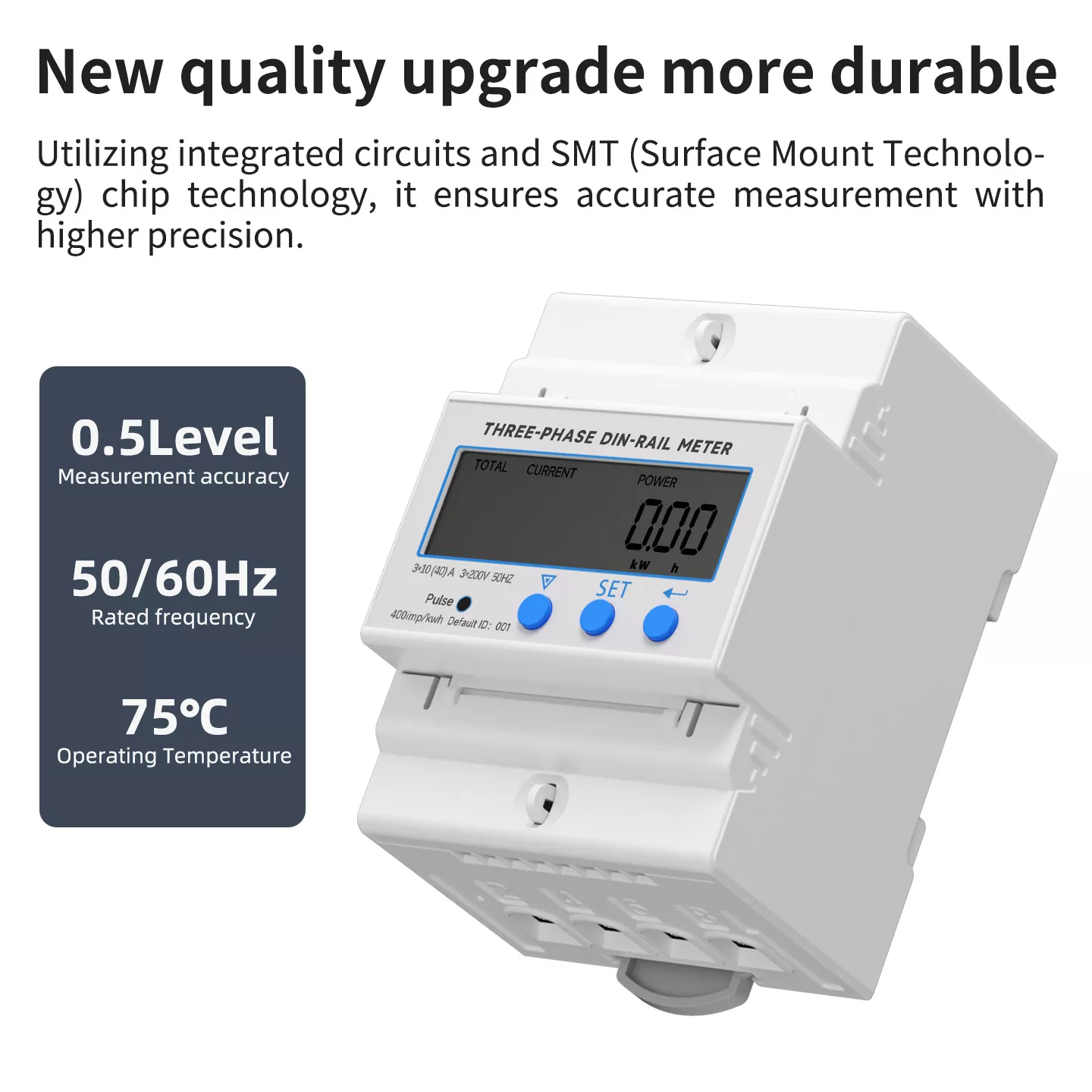

新しい品質のアップグレードと耐久性の向上

当社の三相 DIN レールメーターは、完全な品質アップグレードを受けています。集積回路とSMTチップ技術を利用して、より高い測定精度と安定性を確保します。シェルは高強度の難燃性ABS素材で作られており、酸やアルカリに耐性があり、耐油性、老化防止、耐衝撃性に優れています。各製品は工場から出荷される前に、厳格なエージングテスト、精度校正、耐電圧テストを受けています。より強力な安全性能と長寿命を実現し、過酷な産業環境でも長期間安定して動作できます。

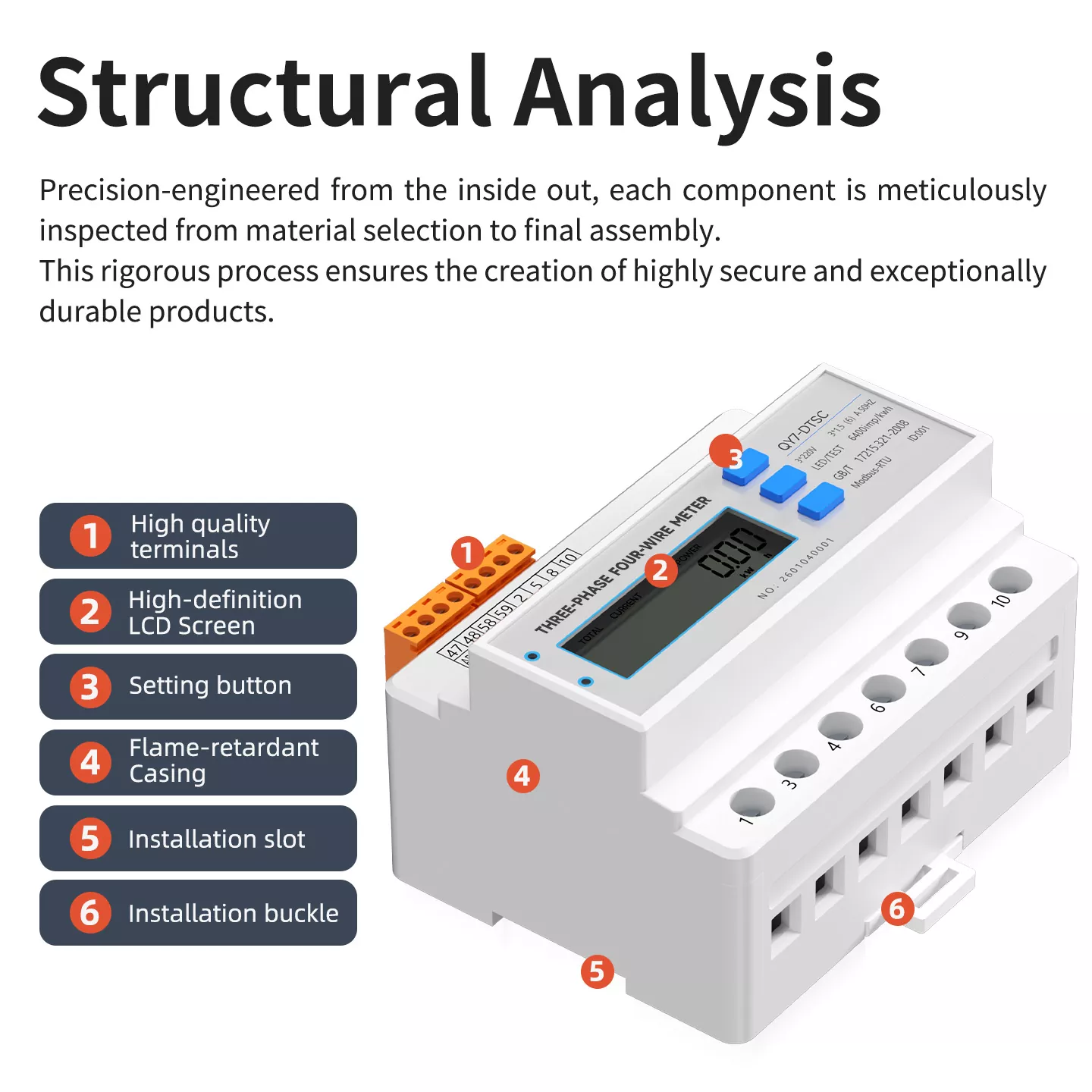

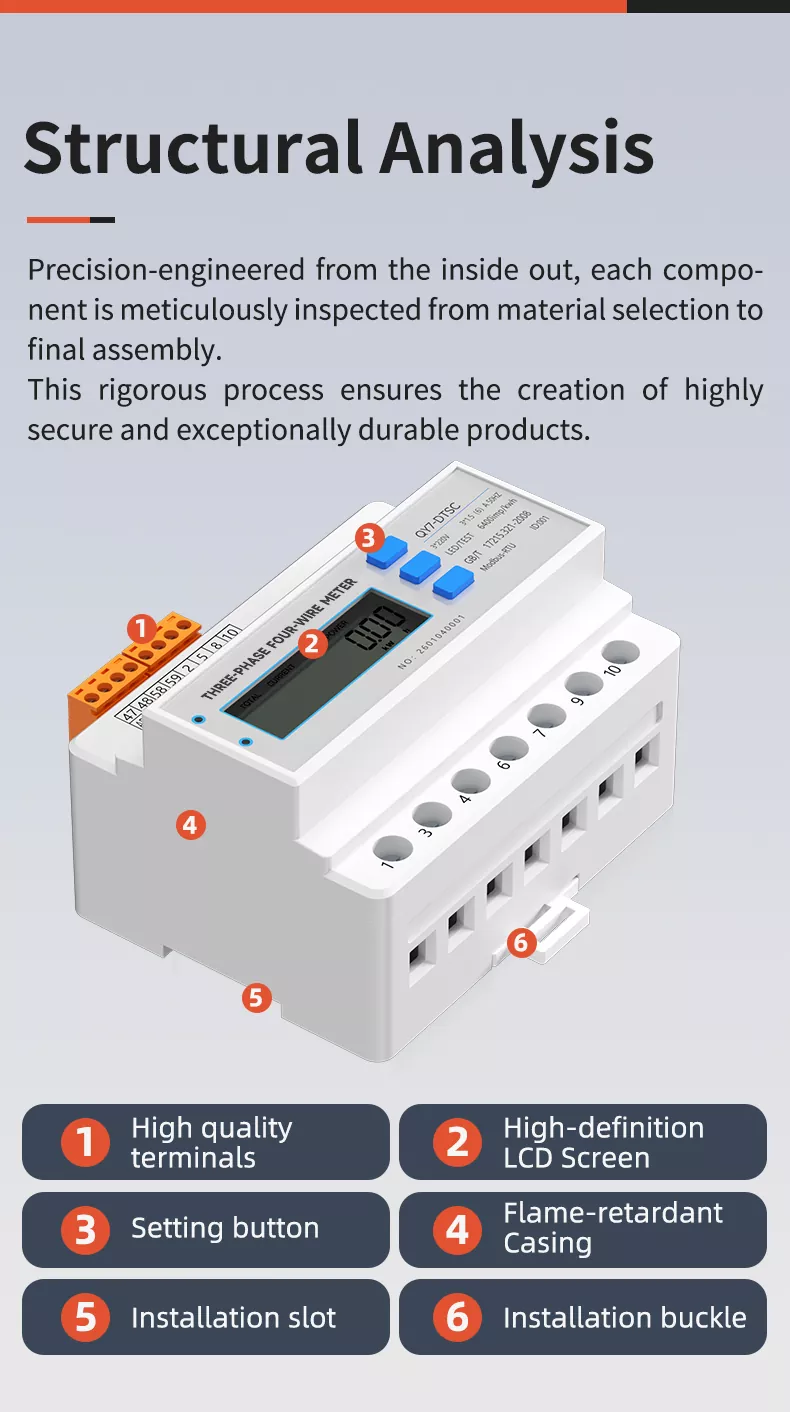

構造解析

このメーターは、6 つのコアコンポーネントを含むコンパクトで科学的な構造を採用しています。

1. 高品質端子: 高導電率の銅製で、高速出力と低損失を保証し、強力な過負荷耐性を備えています。

2.高精細LCDスクリーン：178°の全視野、大きな文字表示、読み取りの死角なし、明確なデータ表示。

3. 設定ボタン: 感度が高く応答性が高く、操作が簡単で、パラメーター設定とデータクエリをサポートします。

4.難燃性ケーシング：高強度エンジニアリングプラスチック、老化防止、耐腐食性、信頼性の高い安全保護を提供します。

5. 取り付けスロット: 標準 DIN35mm レール設計、さまざまな配電キャビネットと互換性があり、迅速な取り付けが簡単です。

6. 取り付けバックル: しっかりと安定しており、メーターがガイドレールにしっかりと固定されており、振動によって緩みにくいです。

高精度測定と安定したパフォーマンス

当社のメーターは高度な集積回路とSMTチップ技術を採用しており、0.5レベルの測定精度で、電圧、電流、電力、エネルギー、その他の電気パラメータを正確に測定できます。高透磁率コアと正確な巻線技術により、低電力損失と強力な抗干渉能力が保証されます。複雑な電磁環境でも安定したデータ出力を維持でき、工業グレードの測定および計測要件を完全に満たします。シェルは頑丈で耐衝撃性があり、細かい表面処理が施され、滑らかでバリがなく、美しくエレガントな外観を示しています。

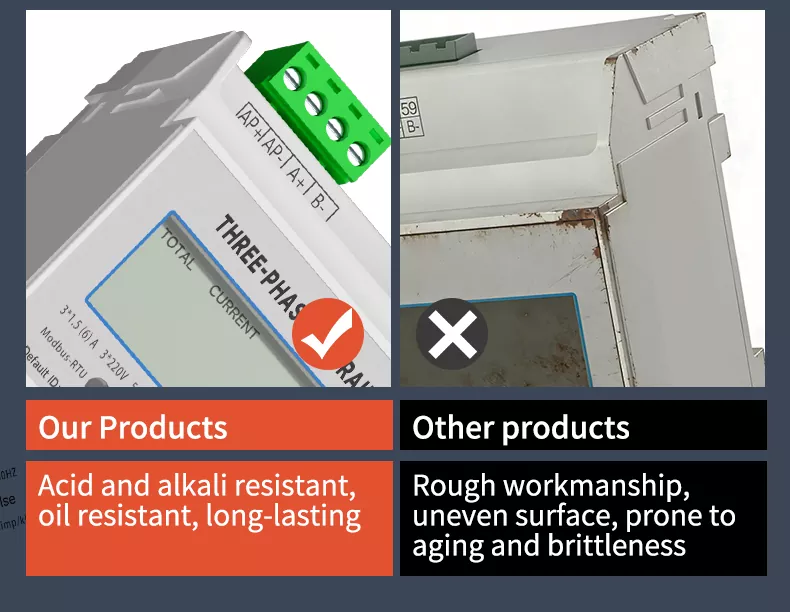

当社の製品 VS.その他の製品

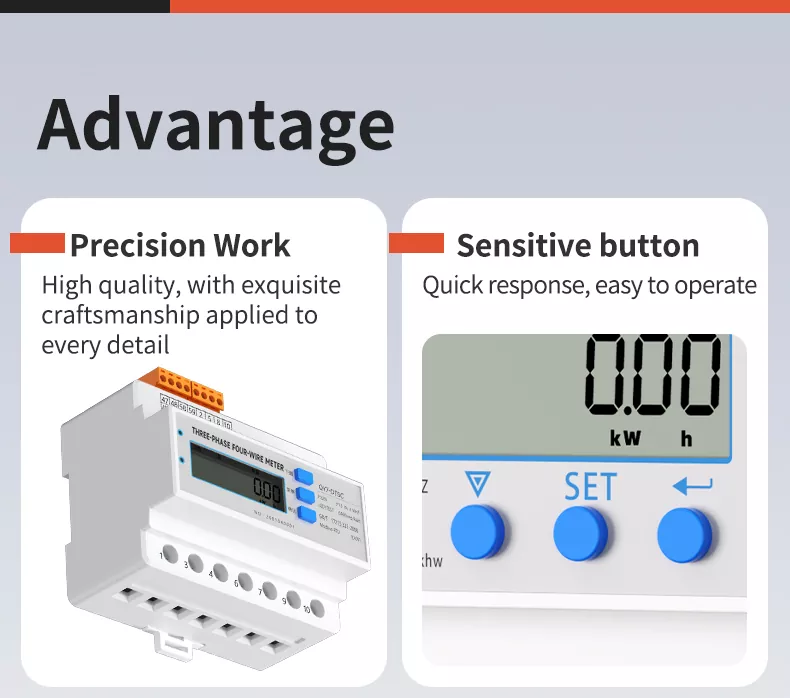

コアアドバンテージ

高精度: 0.5 レベルの測定精度により、正確なエネルギー測定とデータ監視が保証されます。

難燃性ケーシング: 高強度の ABS 材料を使用し、短絡や過負荷による火災を効果的に防止します。

簡単な取り付け: DIN35mm 標準レール取り付け、シンプルな「トップイン、ボトムアウト」配線、迅速な導入。

強力な互換性: 直接接続と変圧器接続の両方をサポートし、三相 3 線式および 4 線式システムと互換性があります。

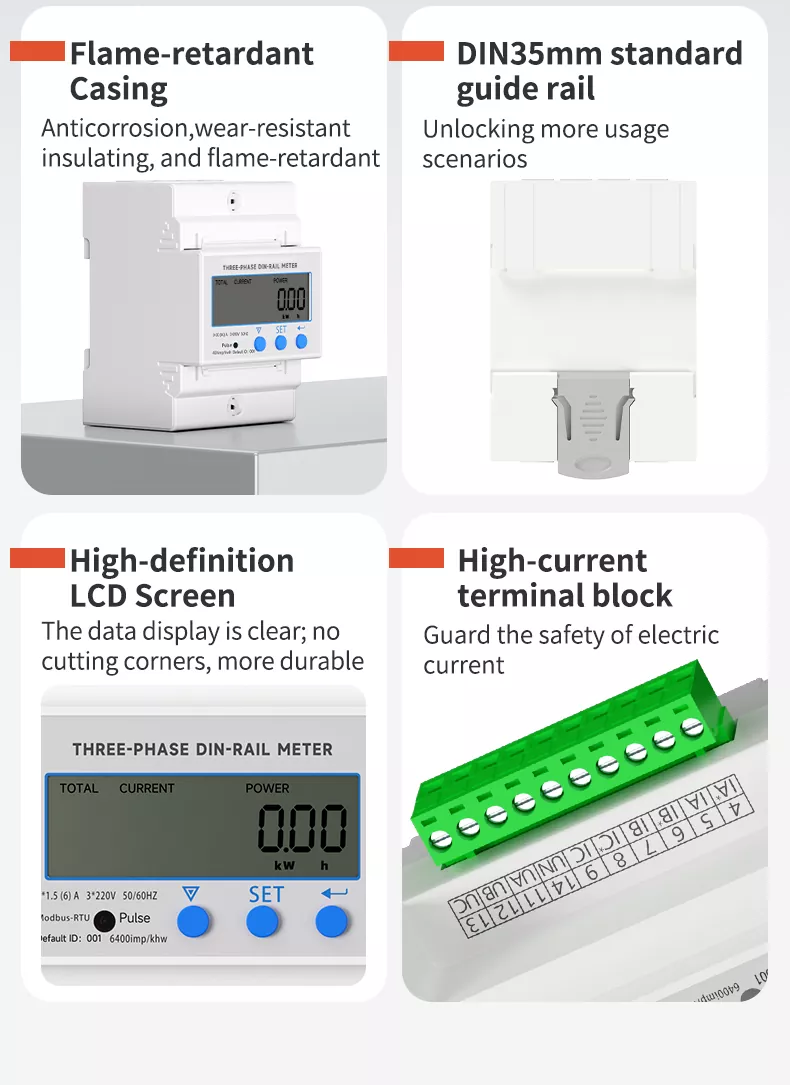

4 つの主要なセールス ポイント

• 難燃性ケーシング: 耐食性、耐摩耗性、絶縁性、難燃性を備え、長期にわたる安全な使用を保証します。

• DIN35MM 標準ガイド レール: さまざまな配電盤や電気機器と互換性があり、より多くの使用シナリオを実現します。

• 高精細 LCD スクリーン: 178° の全視野、鮮明なデータ表示、読み取りの死角なし。

• 高電流端子ブロック: 高導電率の銅製で、低損失と高速出力で電流の安全を守ります。

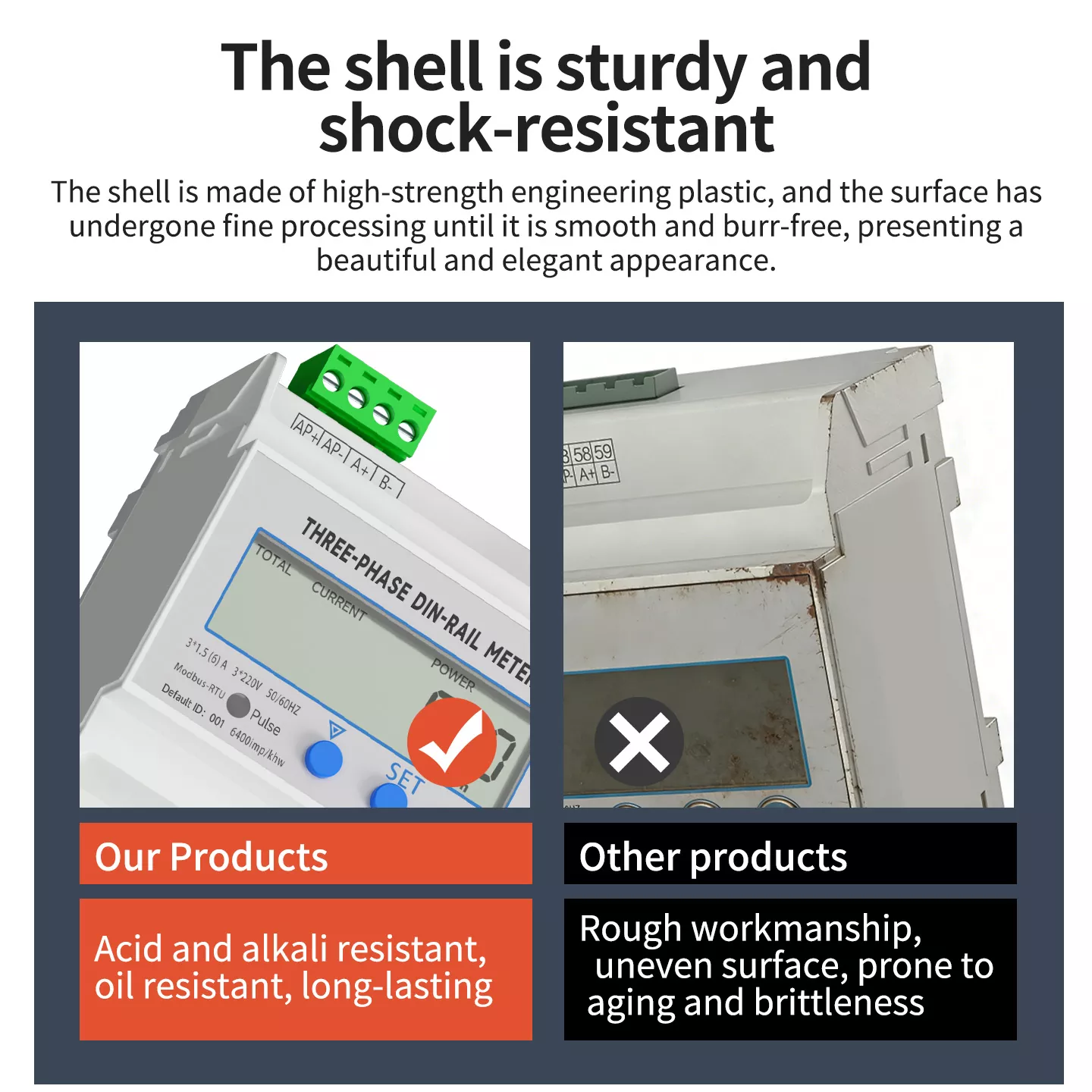

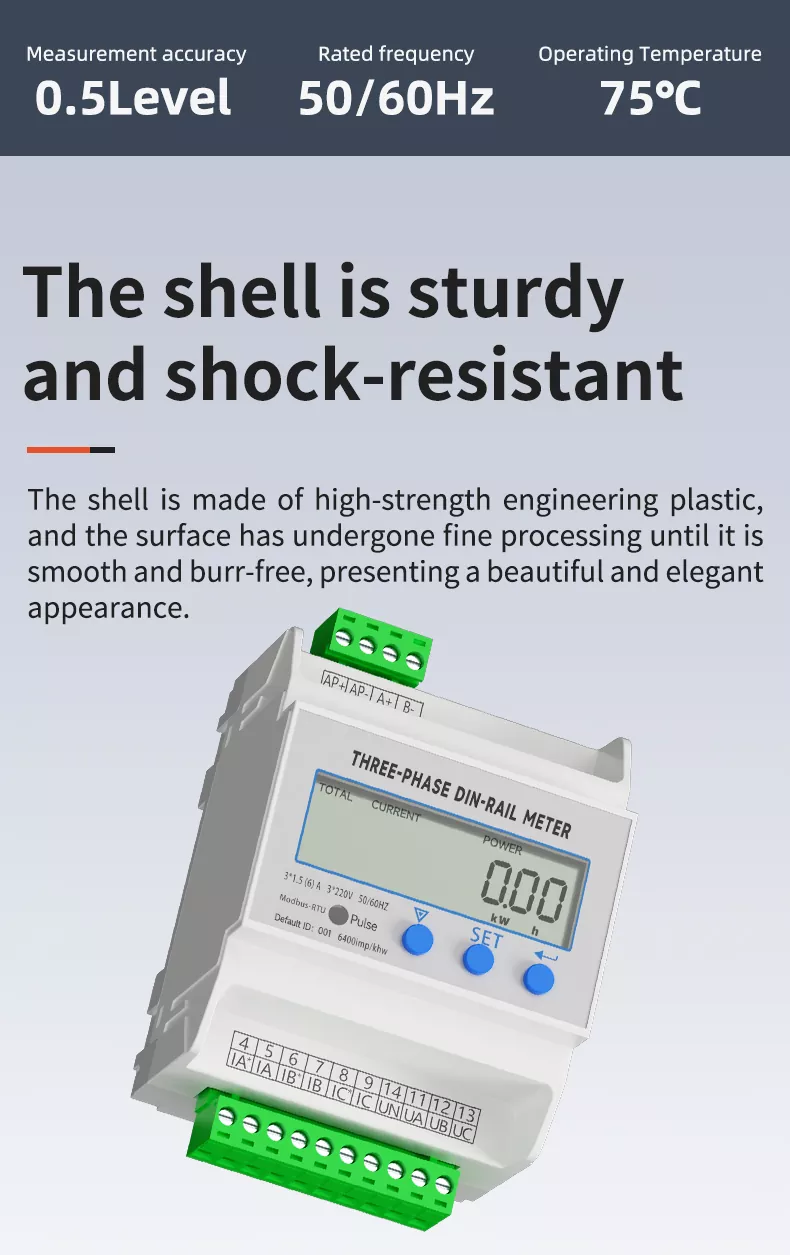

シェルは頑丈で耐衝撃性があります

シェルは高強度のエンジニアリングプラスチックで作られており、表面は滑らかでバリがないまで微細加工されており、美しくエレガントな外観を呈しています。耐衝撃性と耐圧縮性に優れており、日常の衝突や機械的振動に耐えることができ、変形したり損傷したりしません。この材料は耐腐食性と耐老化性に優れており、さまざまな複雑な産業環境での長期安定した使用に適しており、動作温度範囲は 20~70°C (強化モデルは最大 75°C) です。

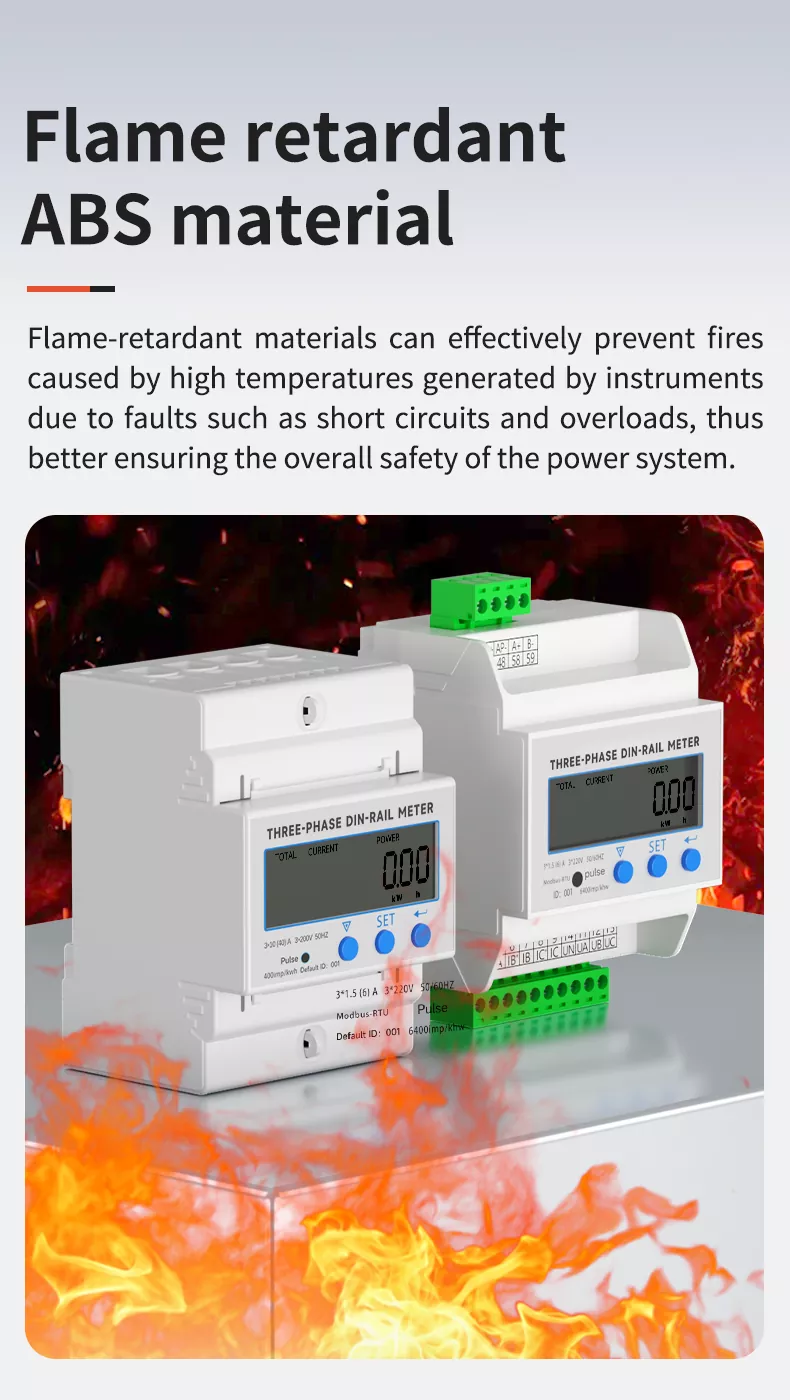

難燃性ABS素材

シェルには難燃性と絶縁性に優れた高性能難燃性ABSエンジニアリングプラスチックを採用。燃焼を効果的に抑制し、短絡や過負荷などの障害により機器が発生する高温によって引き起こされる火災を防止し、電力システム全体の安全性をより確実に確保します。また、耐酸性、耐アルカリ性、耐油性、耐老化性に優れた素材で長寿命です。

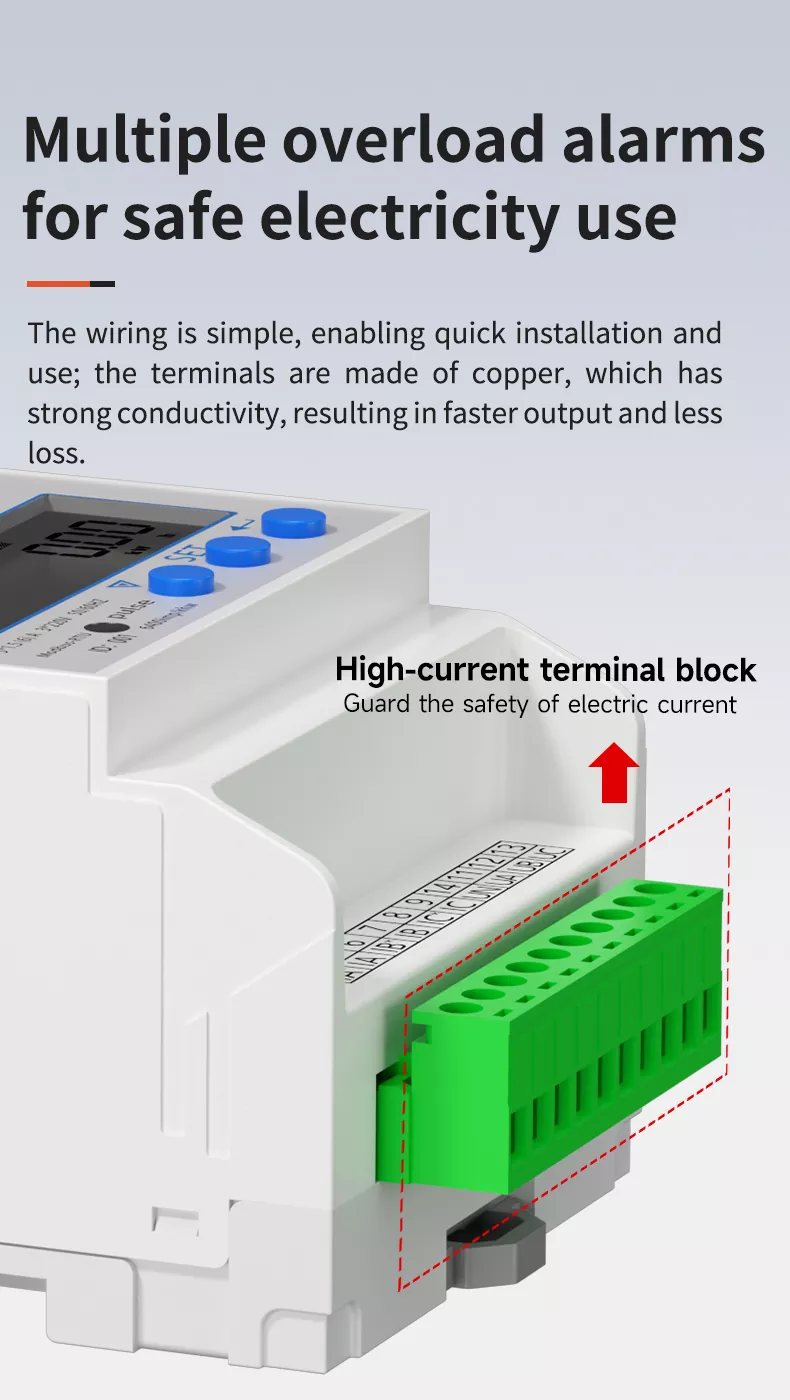

電気を安全に使用するための複数の過負荷アラーム

配線が簡単なので、すぐに設置して使用できます。端子には導電性の高い銅を使用しており、出力が速く、損失が少ないです。このメーターには複数の過負荷アラーム機能が装備されており、電流または電力が設定されたしきい値を超えたときに適時にアラームをトリガーし、過負荷による機器の損傷や安全事故を回避するための措置をユーザーに思い出させ、電気使用の安全を効果的に守ります。

設置が簡単、配線も確実

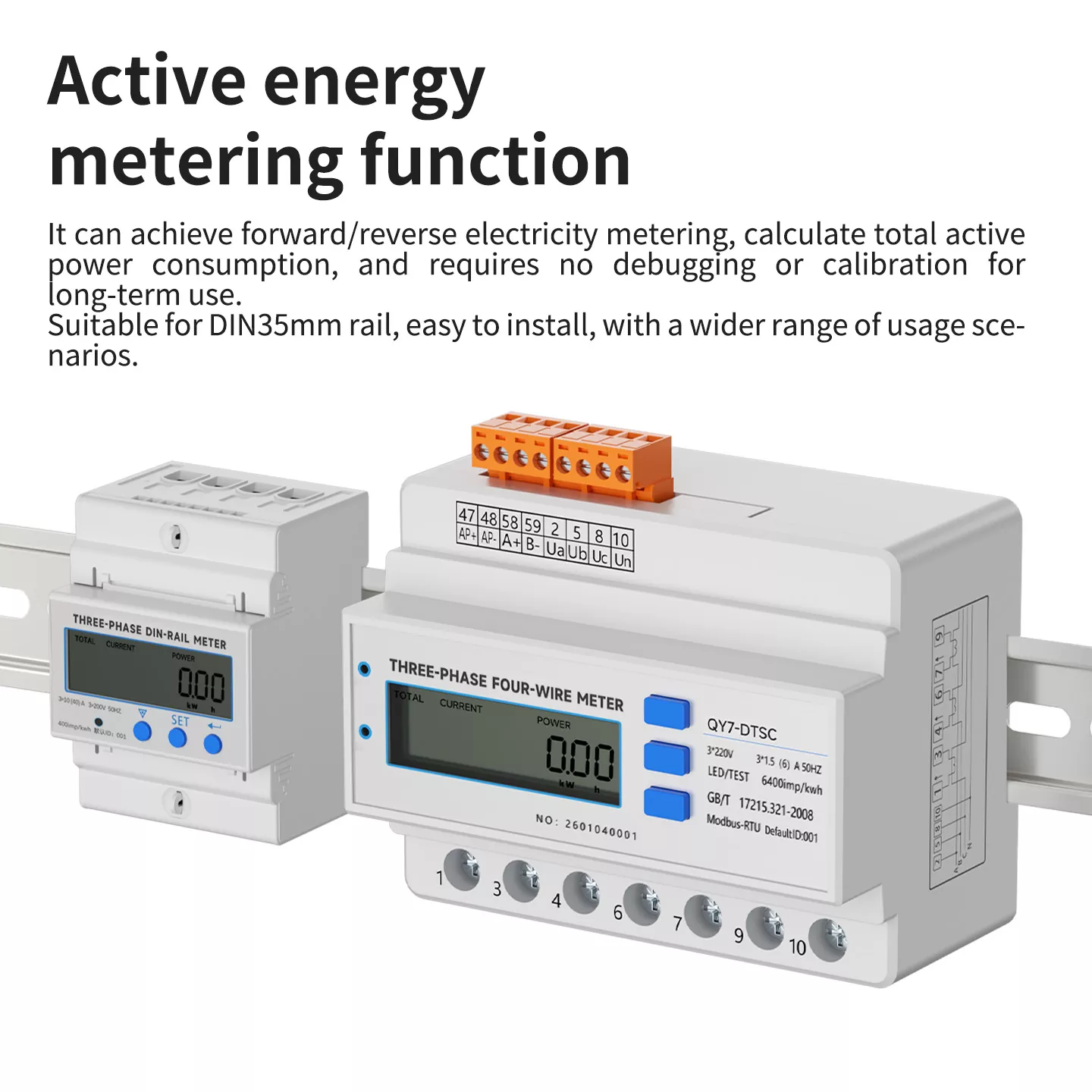

このメーターはDIN35mm標準ガイドレールに適しており、取り付けと分解が簡単で、複雑な工具は必要ありません。 「トップイン、ボトムアウト」配線方法は明確で直感的で、明確な端子マークが付いているため、誤った配線を効果的に回避できます。高電流銅端子はしっかりしていて信頼性が高く、長期間の振動でも緩みにくいため、安全で安定した動作が保証されます。順方向/逆方向の電力計測を実現し、総有効電力消費量を計算でき、長期間使用する場合でもデバッグや校正は必要ありません。

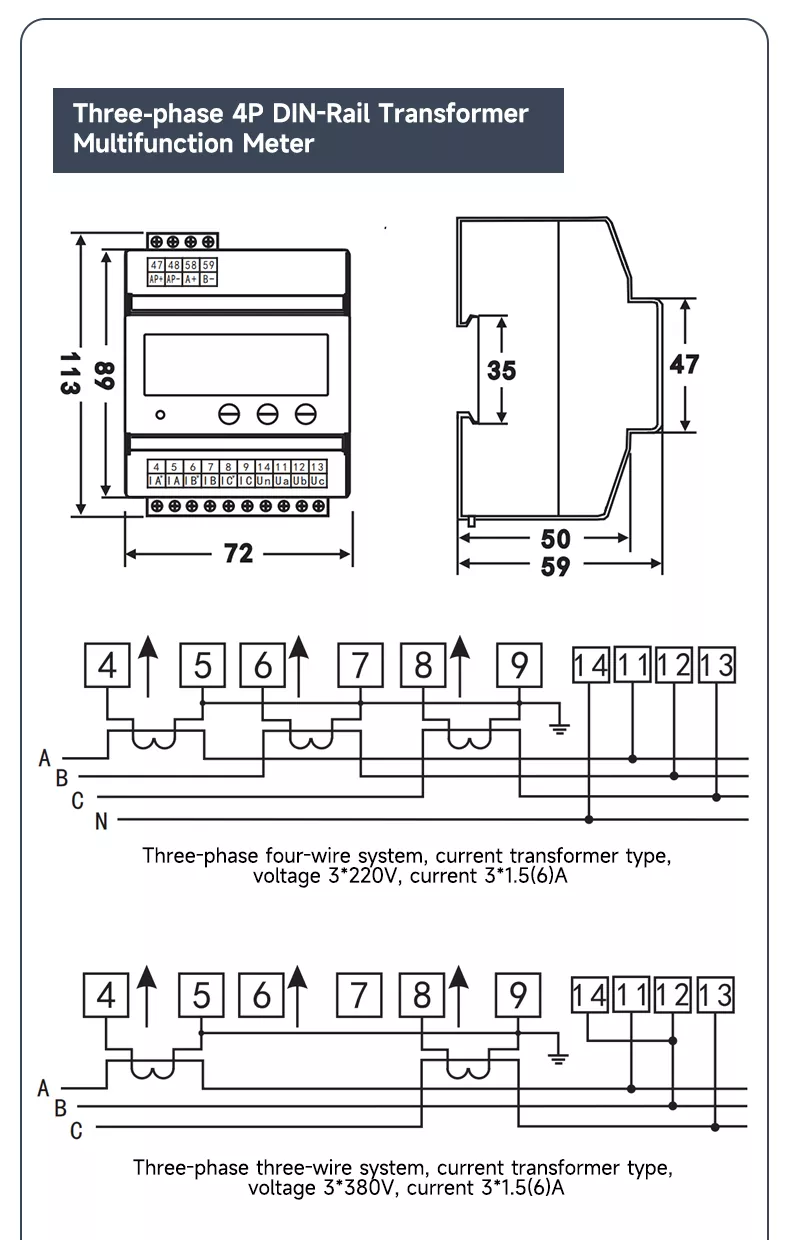

製品寸法 (4P モデル固有)

• 全体寸法: 72mm (幅) × 89mm (高さ) × 59mm (奥行き)

• 取り付け寸法: DIN35mm 標準ガイドレールと互換性があります。

• 端子レイアウト: 電流/電圧入力および通信用の 13 端子

・代替4Pダイレクトタイプ 外形寸法：72mm（W）×66mm（H）×65mm（D）

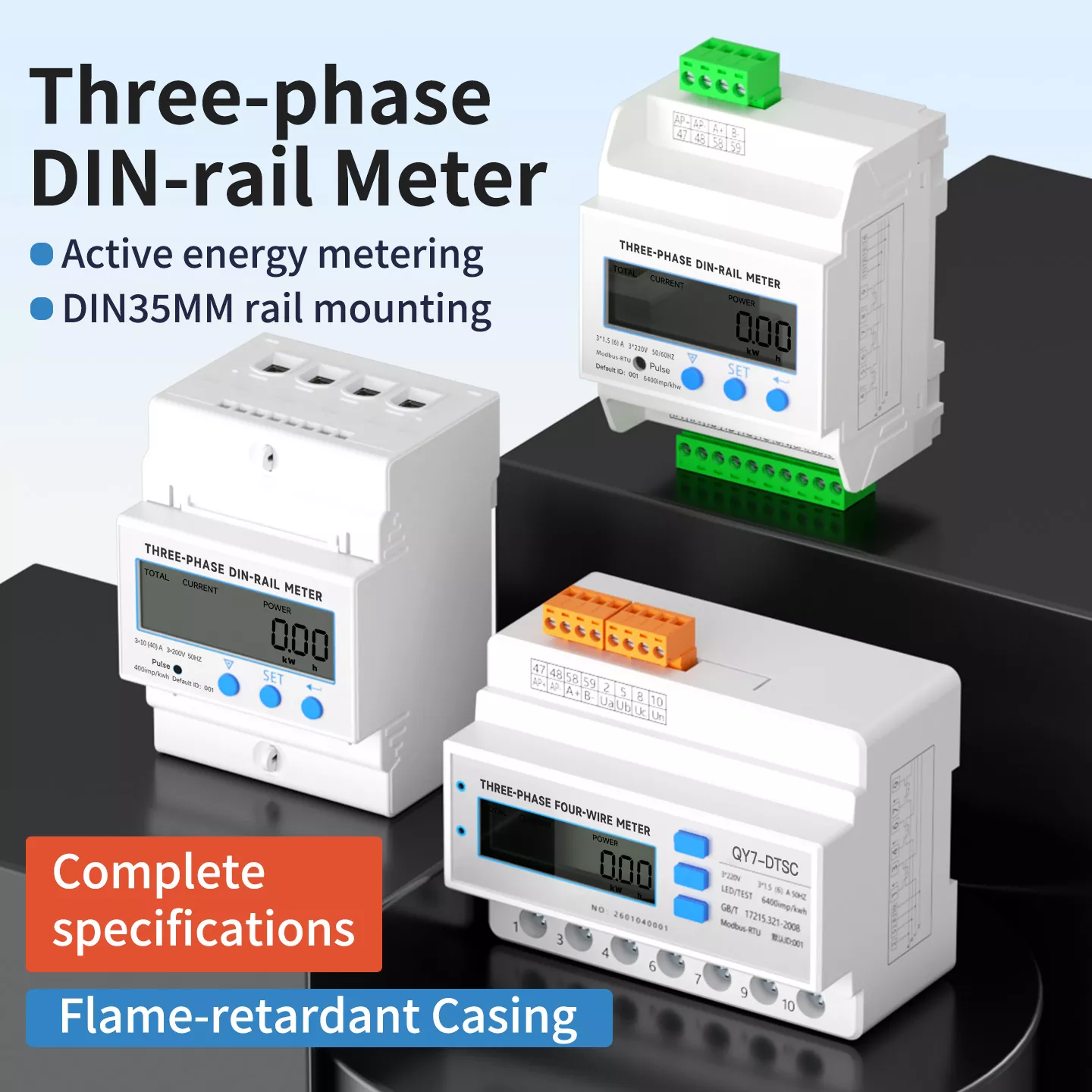

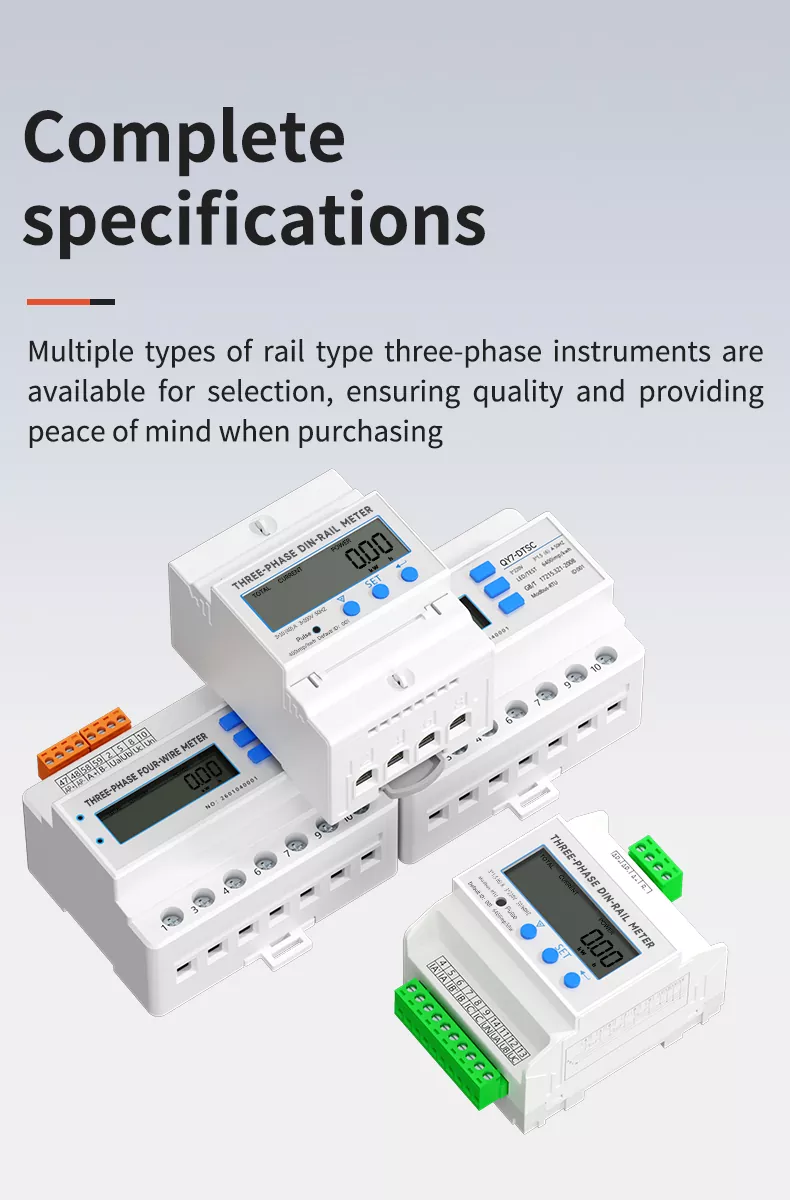

完全な仕様

三相DINレールメータは、直動形やトランス形、4P仕様など、使用条件に合わせた豊富な機種を揃えています。この製品は、複数の電圧および電流仕様をサポートし、三相 3 線式および 4 線式システムと互換性があり、電力監視、エネルギー計測、産業オートメーションおよびその他のシナリオで広く使用できます。充実したモデル、確かな品質で安心してご購入いただけます。

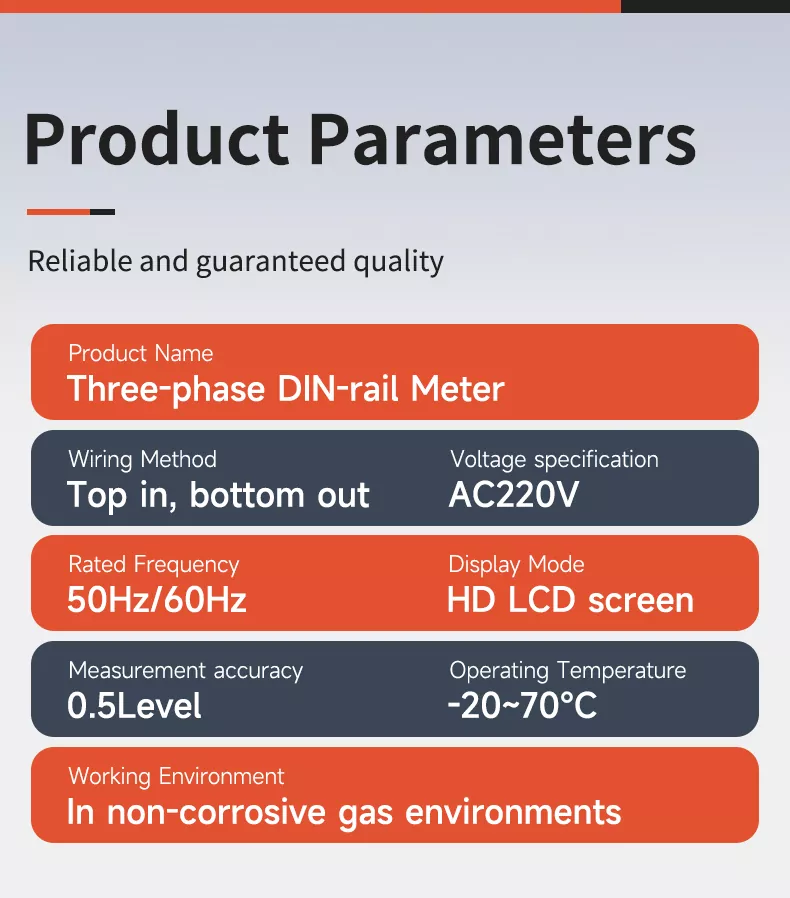

製品パラメータ

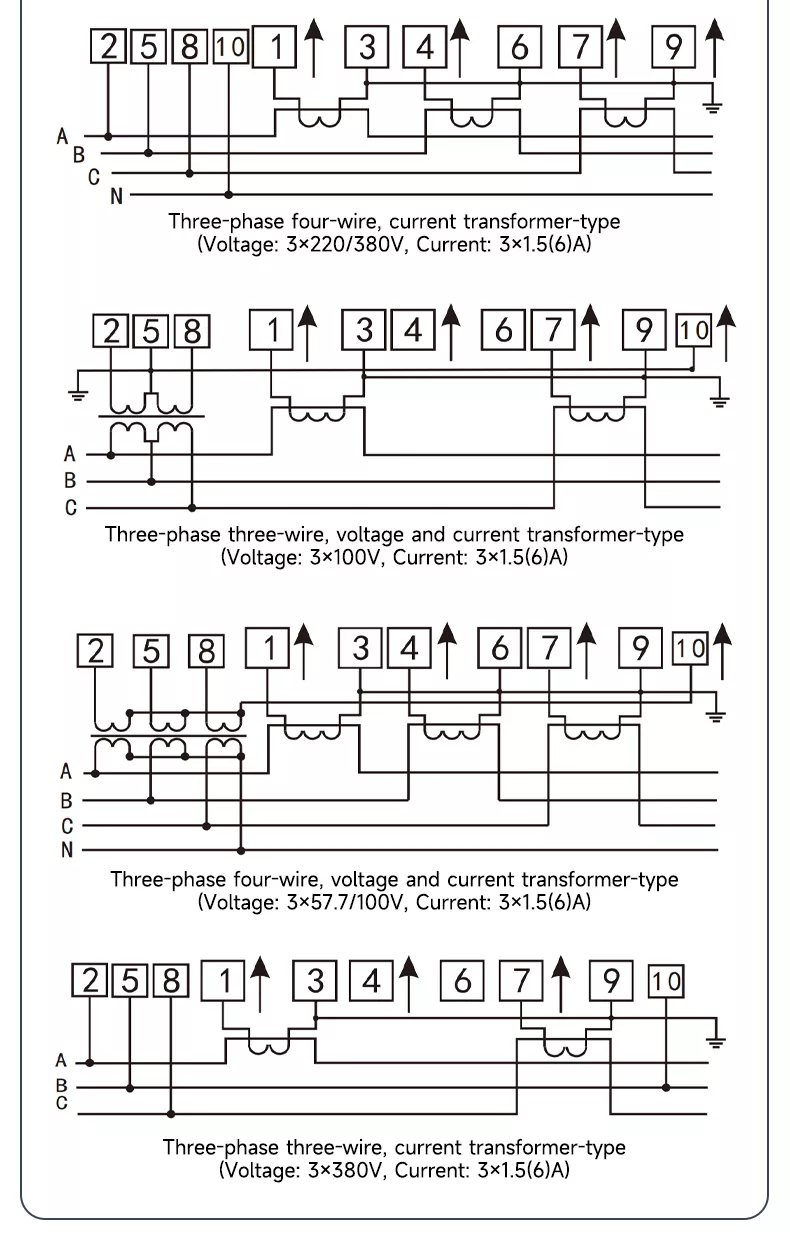

配線図 (4P モデル固有)

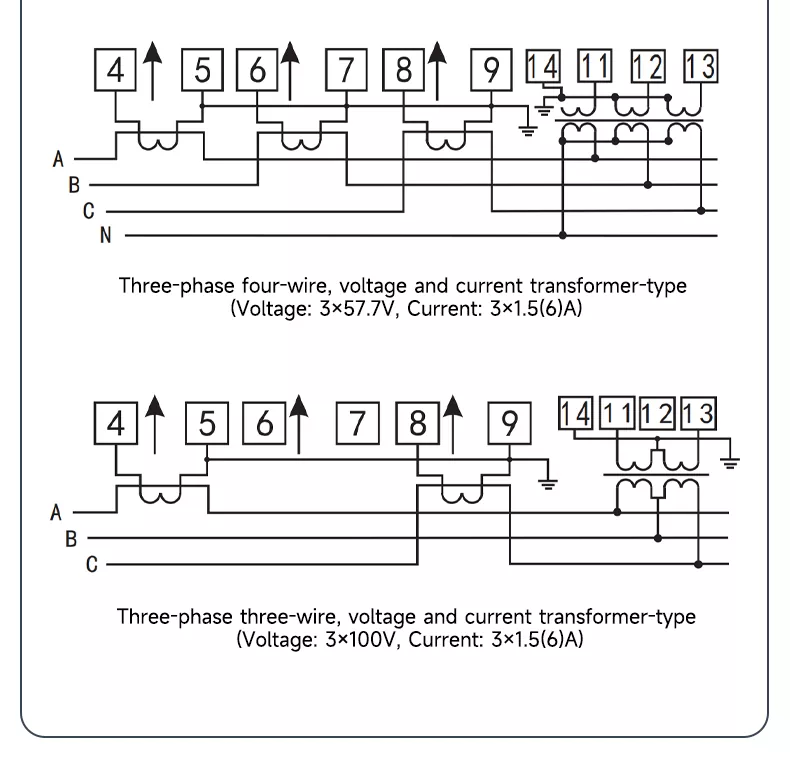

トランスタイプの配線

三相4線式：電圧3×220V、電流3×1.5(6)A

三相3線式：電圧3×380V、電流3×1.5(6)A

三相4線式（電圧＆変流器）：電圧3×57.7V、電流3×1.5(6)A

三相三線式（電圧・変流器）：電圧3×100V、電流3×1.5(6)A

ダイレクトタイプ配線（参考）

• 三相 4 線直接タイプ: 電圧 3×220/380V、電流 ≥3×5(20)A

• 三相 3 線直接タイプ: 電圧 3×380V、電流 ≥3×5(20)A

明確な端子マーキングと標準化された配線により、設置がより安全かつ効率的になります。

権威ある認証

当社の三相 DIN レール メーターは、国​​内外の業界標準に準拠した、専門的な実験室のテストと認証に合格しています。生産プロセス全体において、精度校正、耐電圧試験、老化試験などを含む厳格な品質管理を実施し、各製品の精度、安全性、安定性を確保しています。権威ある認証は、世界中の顧客の大量調達と長期的な協力を強力に保証します。

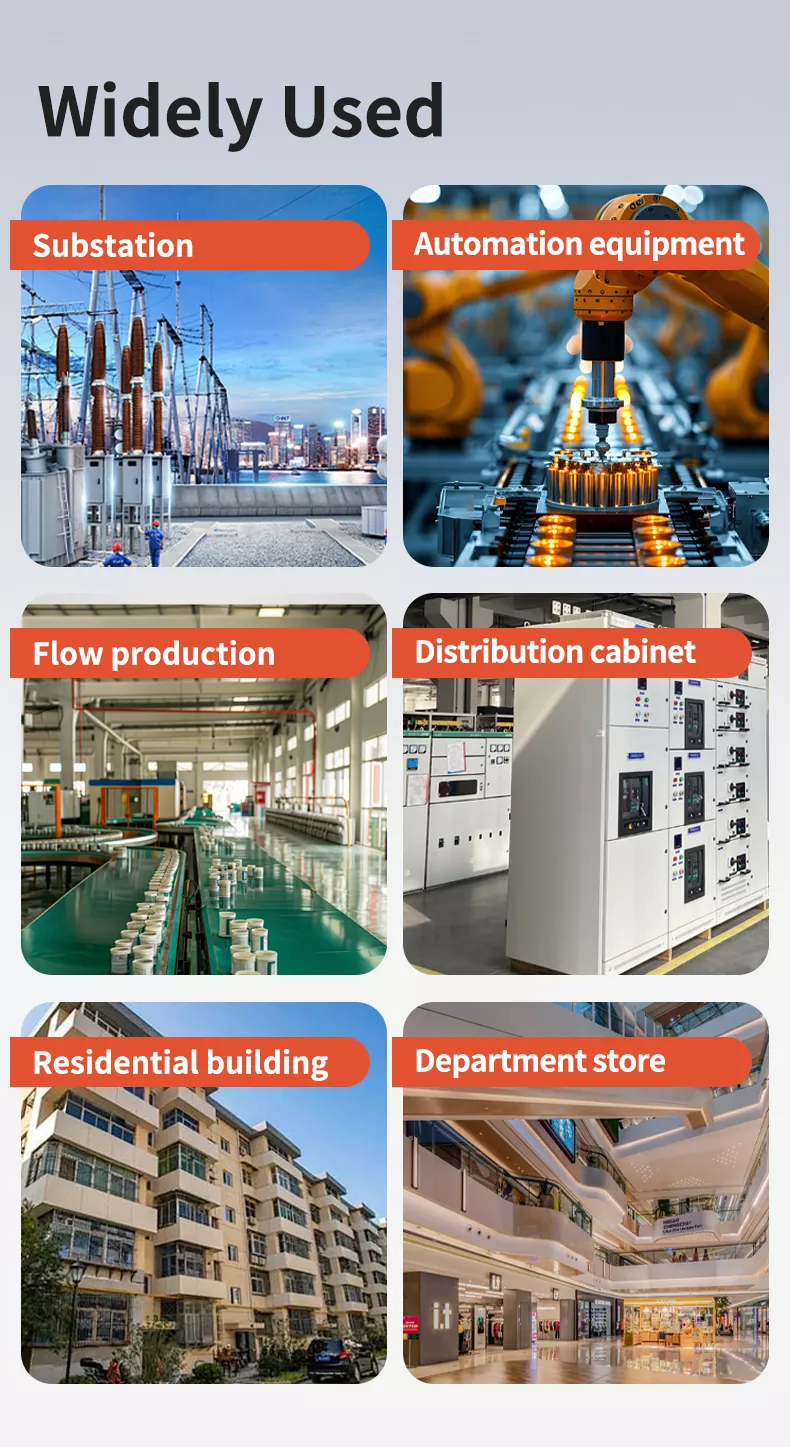

広く使用されている

当社の三相 4P DIN レール メーターは、以下の分野で広く使用されています。

• サブステーション: 電力監視とエネルギー管理

• 自動化機器: 産業用プロセス制御および電力測定

• フロー生産: 工場のエネルギー消費量の監視と統計

• 配電キャビネット: 配電システムパラメータの監視と保護

• 住宅用建物: スマートなエネルギー計測と家庭用電力管理

• デパート: 商業ビルのエネルギー消費統計と分析

よくある質問（6項目）

1.この製品の主な機能は何ですか?

これは主に、三相電力システムにおける電気パラメータ（電圧、電流、電力、エネルギーなど）、エネルギー計測、異常アラームおよび通信アップロードの包括的な監視に使用され、産業オートメーション、配電およびエネルギー管理シナリオに適しています。

2.精度レベルは何ですか?

0.5レベルの高精度を採用しており、工業用計量および法定計量基準に適合し、正確なデータ取得とエネルギー計量を保証します。

3.どのような配線方法に対応していますか?

直結接続（低電流用）とトランス接続（高電流・電圧用）の両方に対応し、三相3線式、4線式にも対応し、フレキシブルな配線オプションが可能です。

4.LCD画面の視野角はどれくらいですか?

画面は 178° の全視野を備えており、死角がなく、どの角度からでも鮮明なデータを読み取ることができます。

5.通信機能はありますか?

はい、Modbus RTU 通信プロトコルをサポートしており、インテリジェントな電力管理システムに適したデータのアップロードとリモート監視を実現できます。

6.動作温度範囲はどれくらいですか?

標準動作温度は 20~70°C ですが、強化モデルは最大 75°C まで耐えることができ、さまざまな産業環境に適しています。
