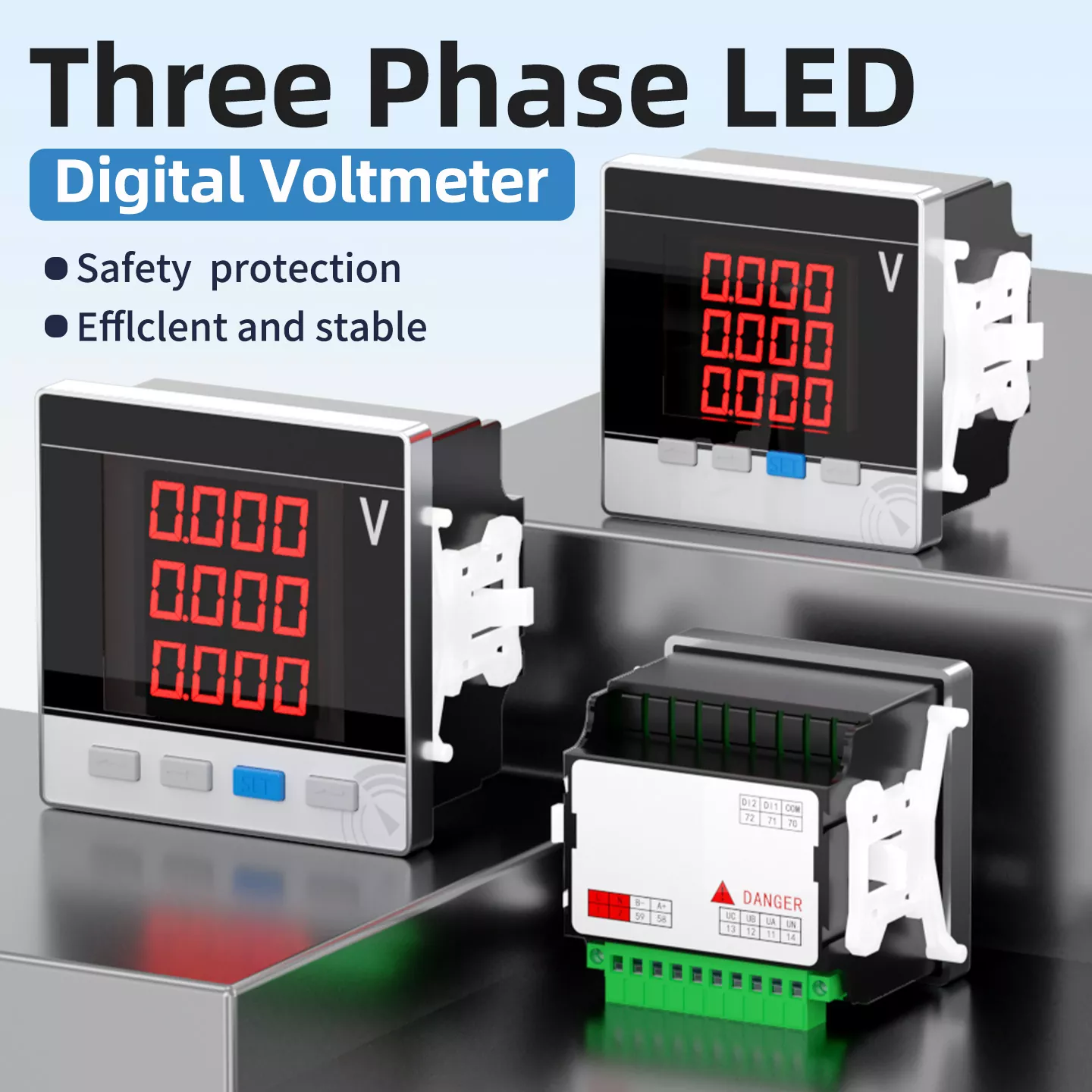

三相 LED デジタル電圧計

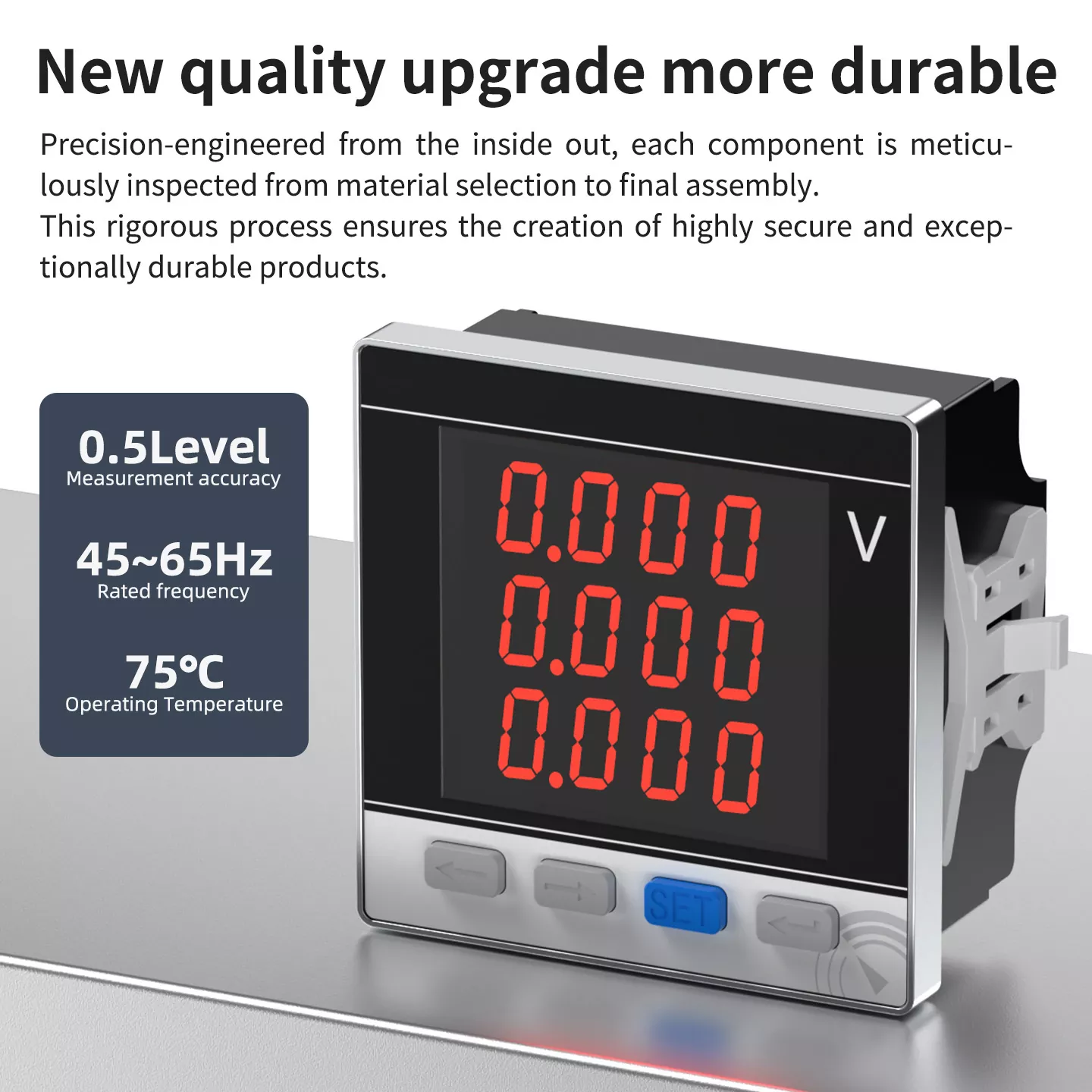

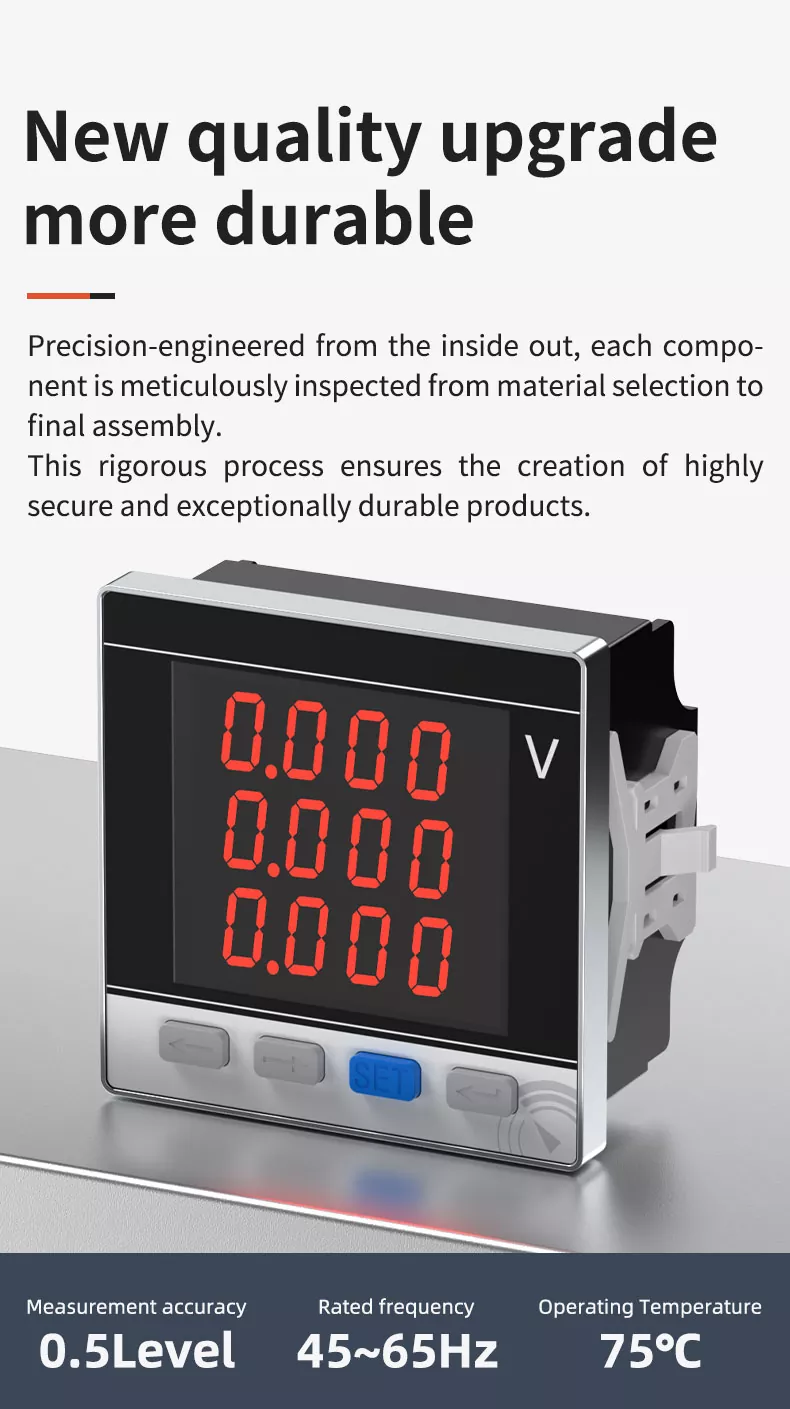

新しい品質のアップグレードと耐久性の向上

当社の三相電圧計は完全な品質アップグレードを受けています。内部から外側まで精密に設計されており、各コンポーネントは材料の選択から最終組み立てに至るまで細心の注意を払って検査されています。輸入された高品質チップと統合された溶接技術を利用して、迅速なコア加工と安定したパフォーマンスを保証します。シェルは高強度の難燃性ABS素材で作られており、酸やアルカリに耐性があり、耐油性、老化防止、耐衝撃性に優れています。各製品は工場出荷前に厳格なエージングテスト、精度校正、耐電圧テストを経ており、安全性と耐久性に優れた性能が保証されています。

• 測定精度: 0.5レベル

• 定格周波数: 45~65Hz

• 動作温度: 最大 75°C

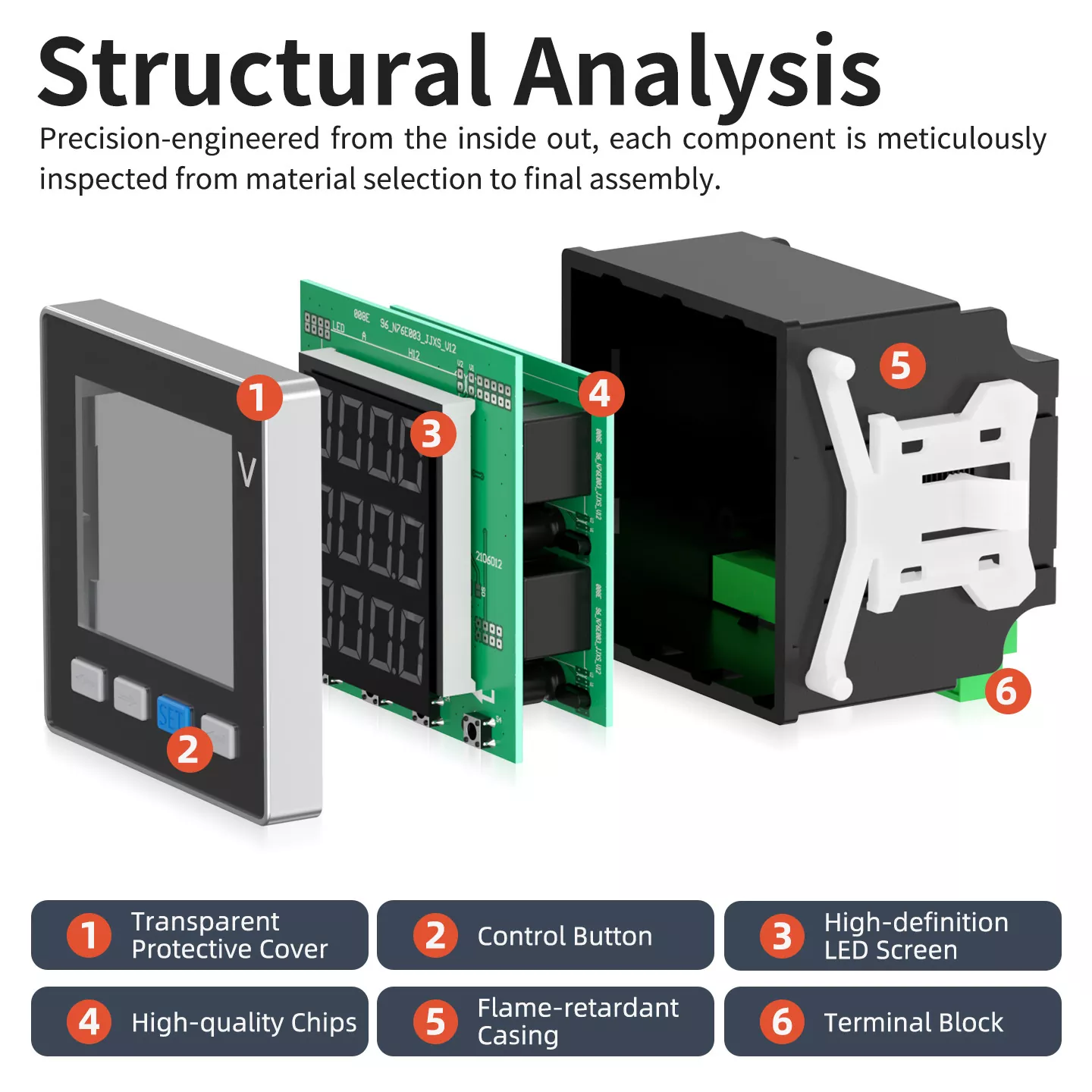

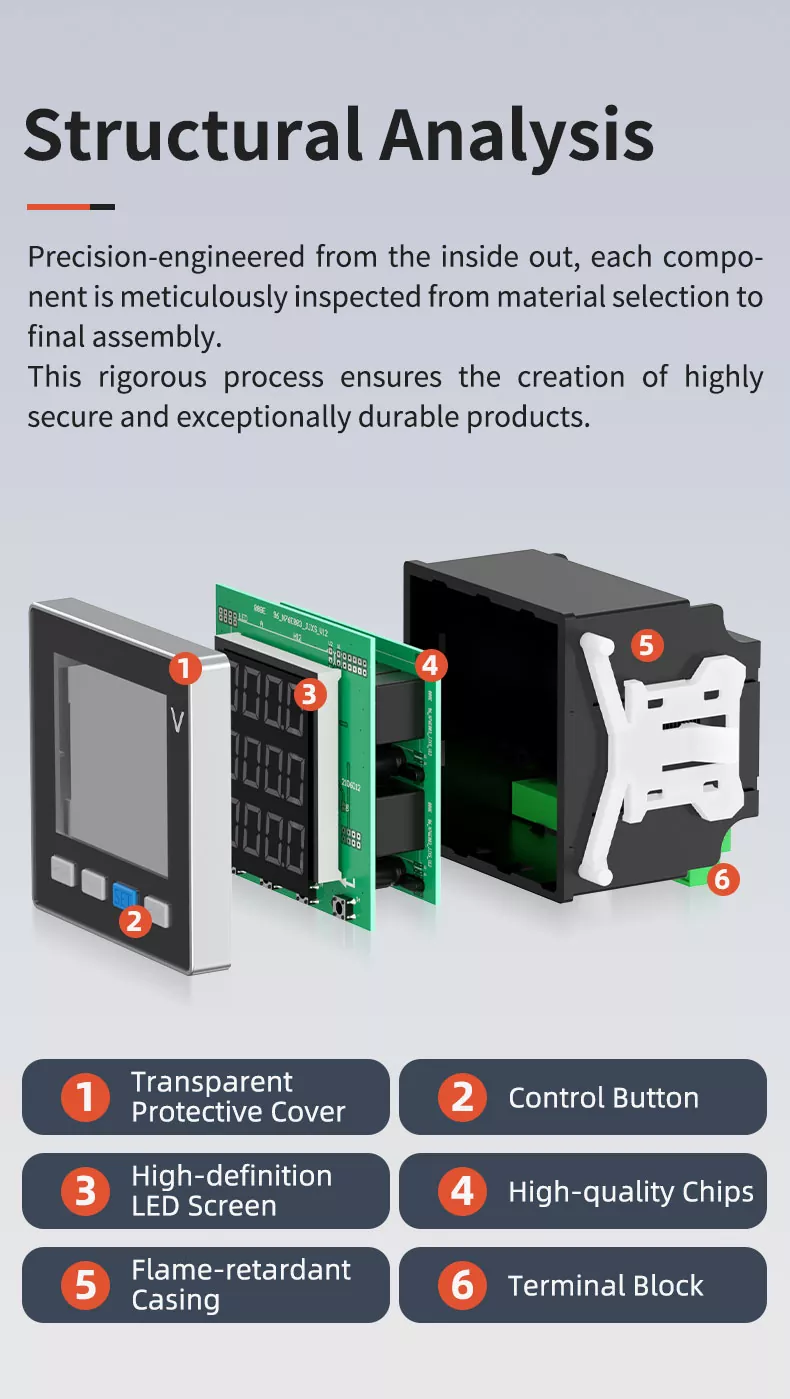

構造解析

この電圧計は、6 つのコアコンポーネントを含むコンパクトで科学的な構造を採用しています。

1. 透明保護カバー: 画面を傷やホコリから保護し、長期間鮮明な表示を確保します。

2. コントロールボタン: 感度と応答性が高く、パラメータ設定、データクエリ、モード切り替えをサポートします。

3. 高精細 LED スクリーン: 強力な干渉防止機能を備えた大型文字ディスプレイで、データが一目瞭然です。

4.高品質チップ：統合溶接を備えた輸入チップで、0.5レベルの測定精度と安定した性能を保証します。

5.難燃性ケーシング：高強度エンジニアリングプラスチック、老化防止、耐腐食性、信頼性の高い安全保護を提供します。

6. 端子台: 接触面が近く、耐摩耗性が高い高品質の銅製端子で、確実な配線を保証します。

主な利点

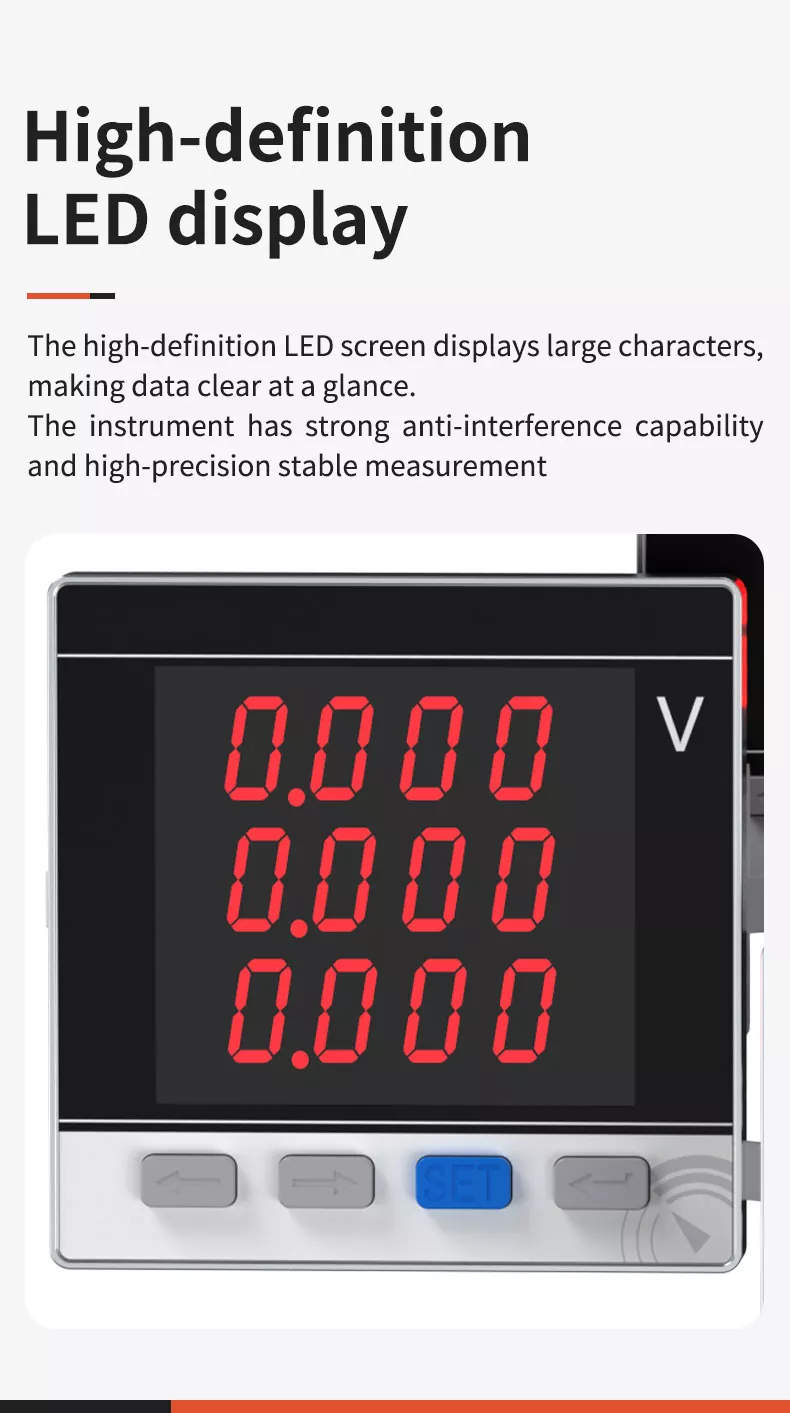

1. 高精細 LED ディスプレイ

本製品は高輝度LEDデジタルディスプレイを搭載しており、高鮮明度、高コントラスト、広視野角の特徴を持っています。データ表示は一目瞭然で、薄暗い環境でも簡単に読み取ることができます。ディスプレイは安定したパフォーマンスを備え、ちらつきやぼやけがなく、良好な動作状態を長期間維持できるため、ユーザーに便利で直感的な電圧監視体験をもたらします。この機器は強力な干渉防止機能と高精度で安定した測定を備えています。

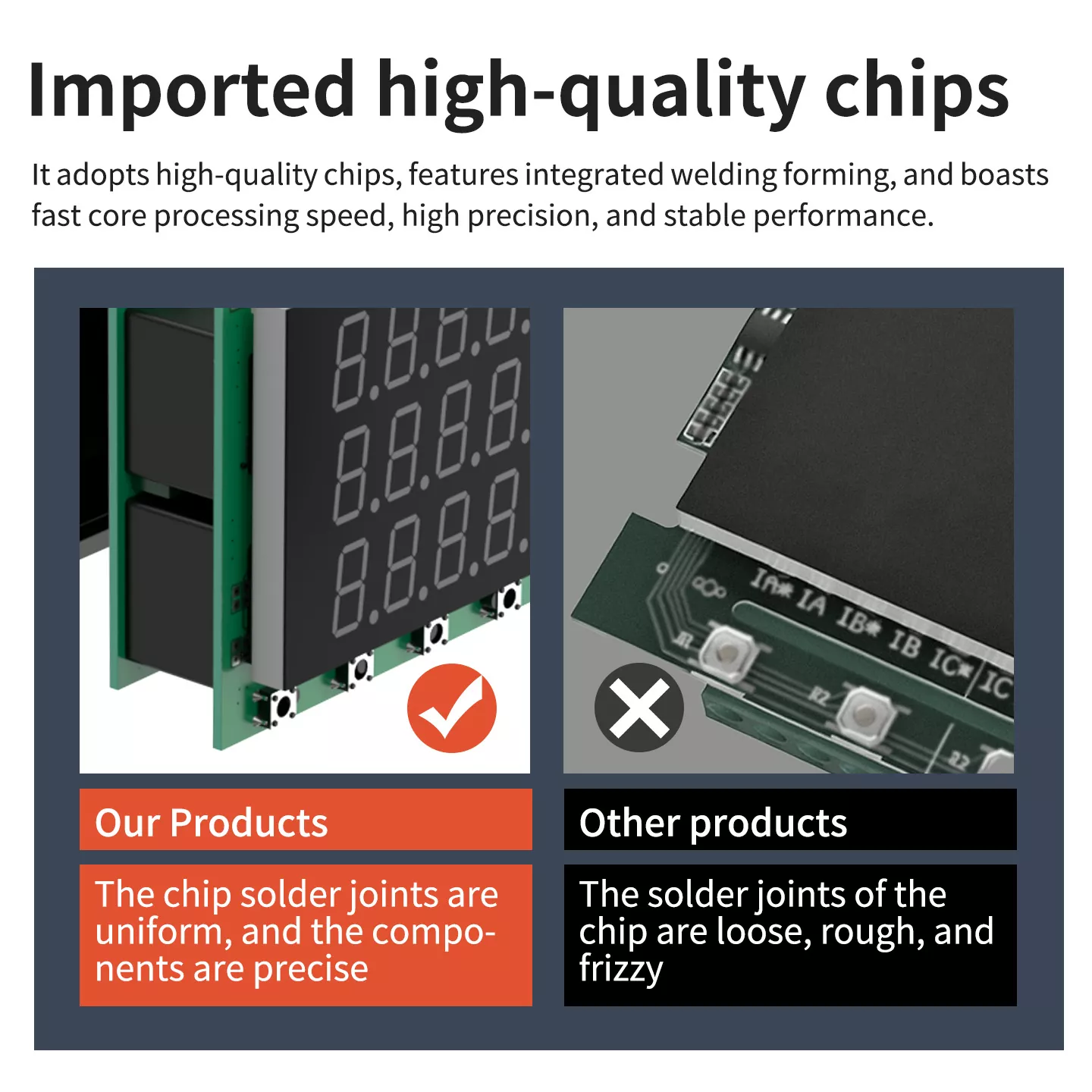

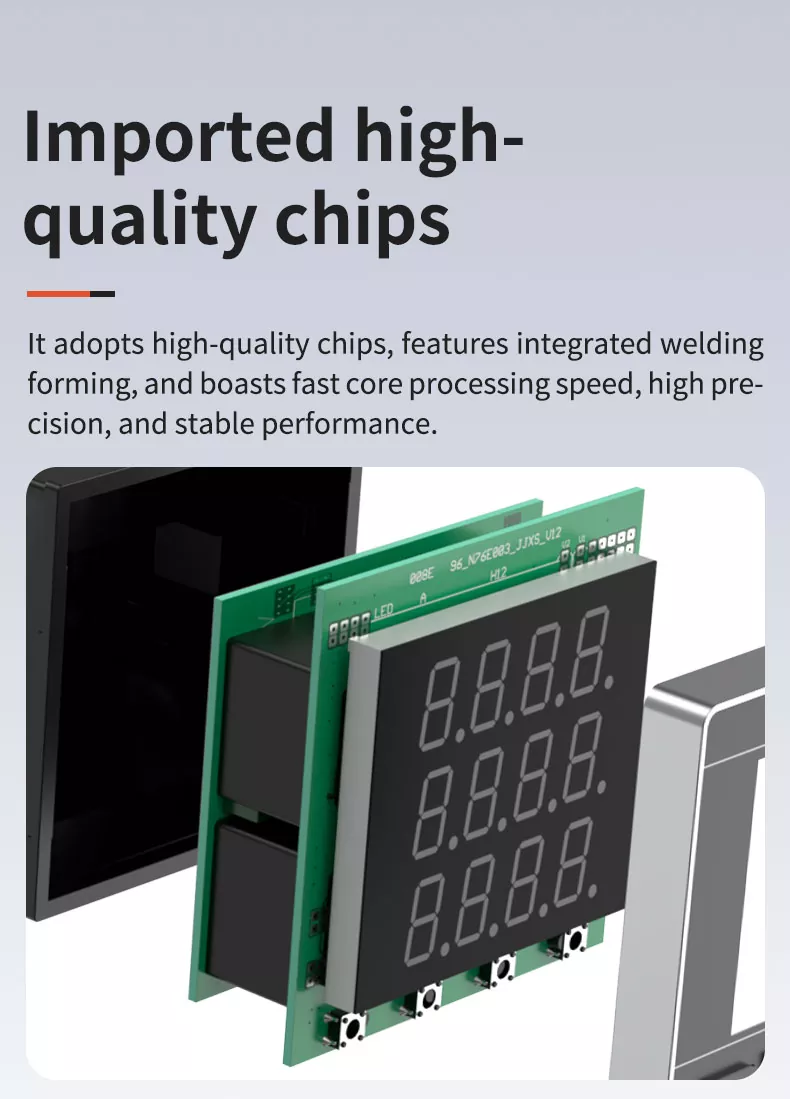

2.輸入された高品質チップ

輸入された高品質チップを採用し、一体型溶接成形を特徴とし、速いコア加工速度、高精度、安定した性能を誇ります。チップはんだ接合部は均一で、部品の精度も高いため、信頼性の高い動作と長寿命が保証されます。

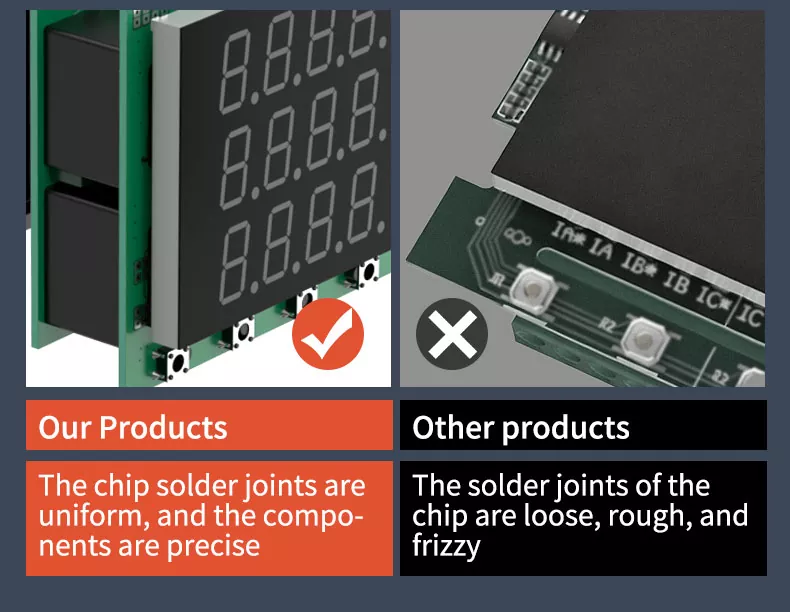

当社の製品との比較その他の製品

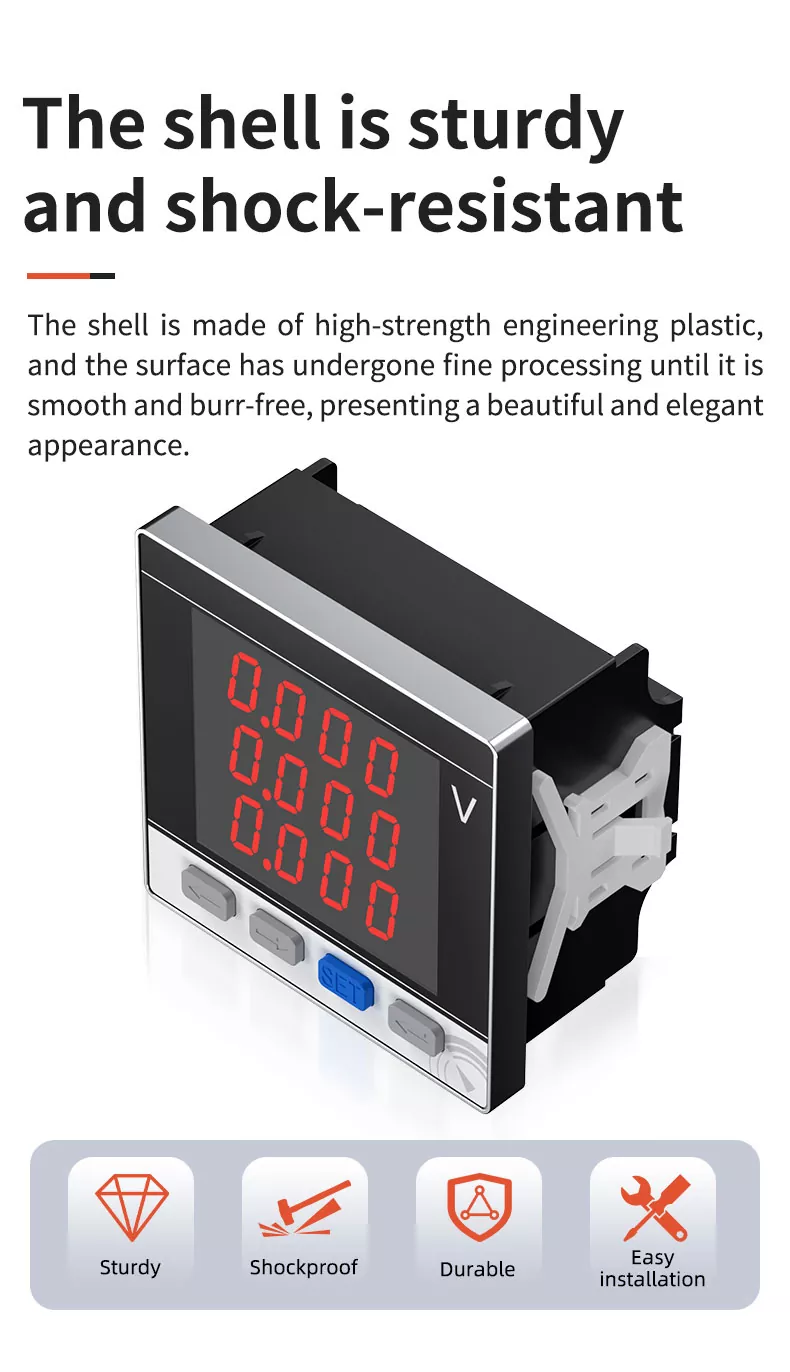

4.頑丈で耐衝撃性のあるシェル

シェルは高強度のエンジニアリングプラスチックで作られており、表面は滑らかでバリがないまで微細加工されており、美しくエレガントな外観を呈しています。耐衝撃性と耐圧縮性に優れており、日常の衝突や機械的振動に耐えることができ、変形したり損傷したりしません。この材料は耐腐食性と耐老化性があり、さまざまな複雑な産業環境での長期安定した使用に適しており、頑丈で耐衝撃性があり、耐久性があり、取り付けが簡単であるという利点があります。

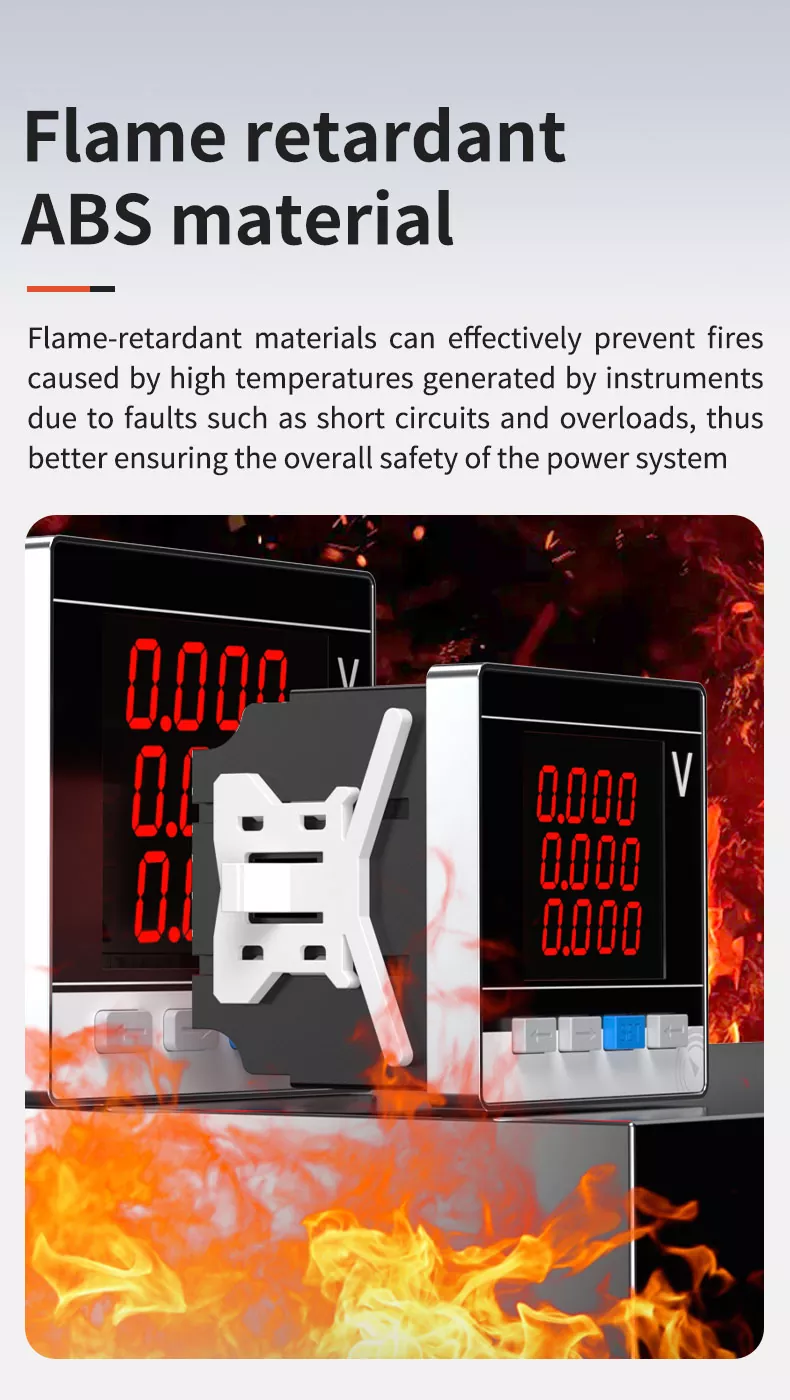

難燃性ABS素材

シェルには難燃性と絶縁性に優れた高性能難燃性ABSエンジニアリングプラスチックを採用。燃焼を効果的に抑制し、短絡や過負荷などの障害により機器が発生する高温によって引き起こされる火災を防止し、電力システム全体の安全性をより確実に確保します。また、耐酸性、耐アルカリ性、耐油性、耐老化性に優れた素材で長寿命です。

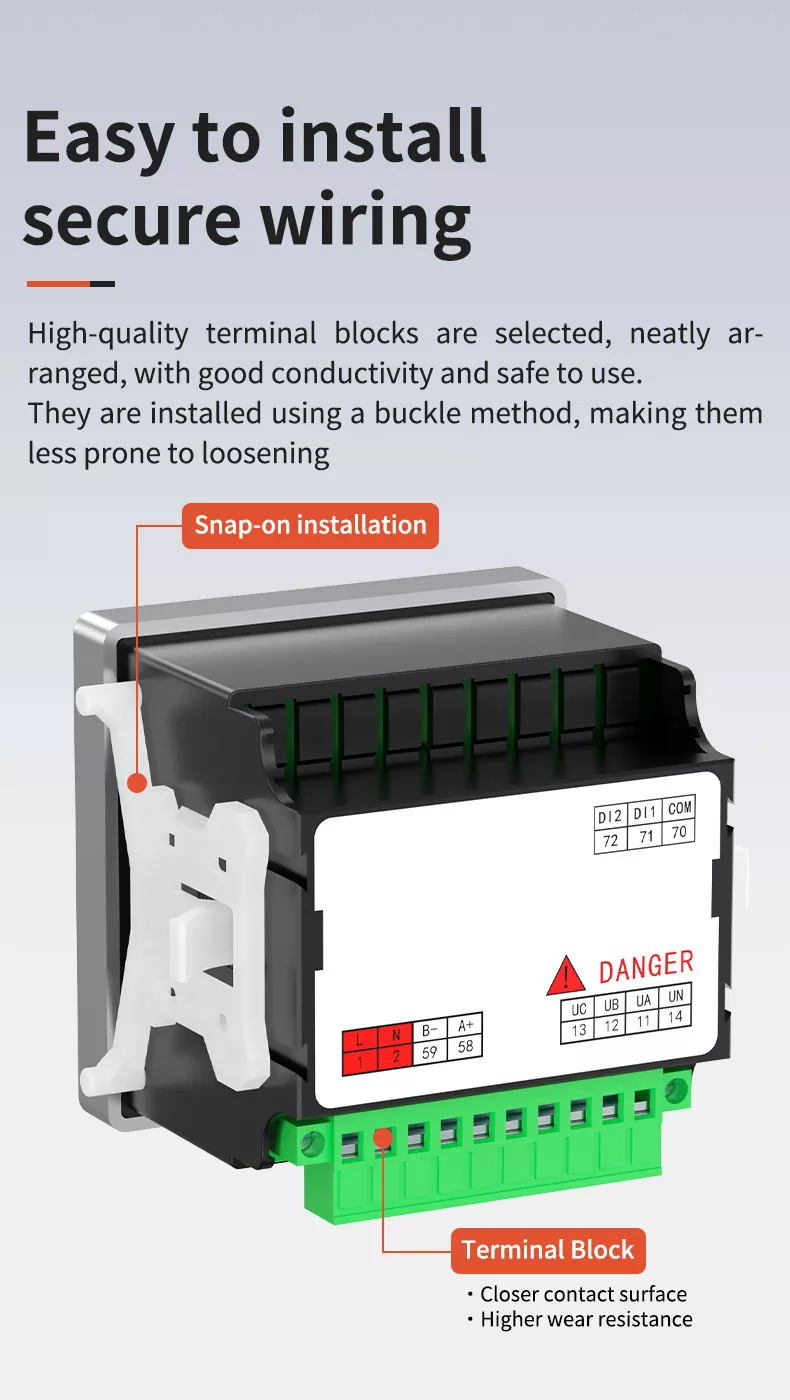

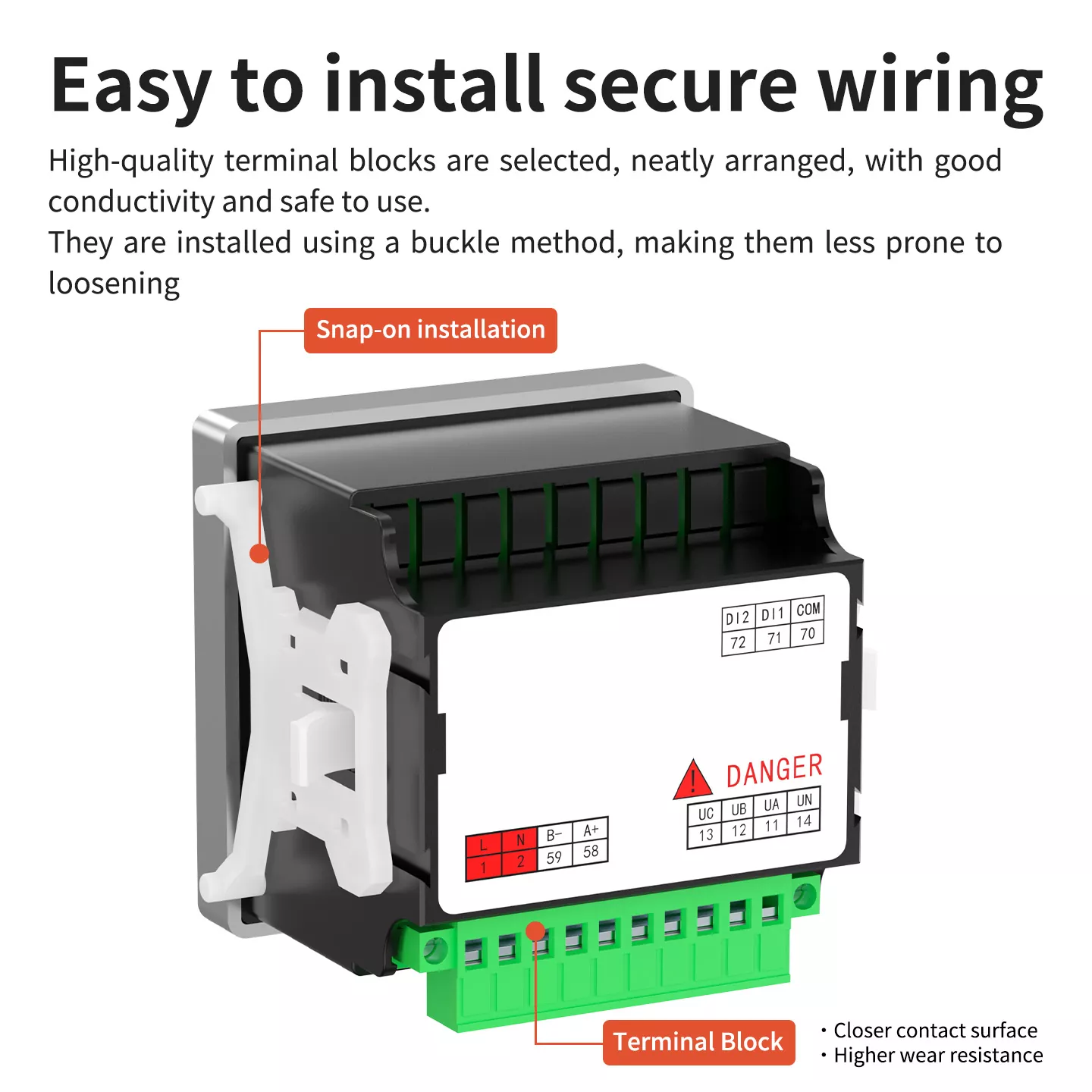

設置が簡単、配線も確実

高品質の端子台が選択され、整然と配置され、導電性が良く、安全に使用できます。取り付けはバックル（スナップオン）方式なので緩みにくいです。端子台の接触面が密で耐摩耗性が高く、確実かつ確実な配線を実現します。スナップオン取り付け設計により、複雑な工具を必要とせず、迅速な取り付けと分解が可能になり、さまざまなパネル取り付けシナリオに適しています。

設置方法

1. 電圧計をパネルの取付穴に正面から合わせます。

2. 電圧計をパネルと面一になるまで取り付け穴に挿入します。

3. スナップオンクリップを背面から取り付けて、電圧計をパネルにしっかりと固定します。

4. 端子配置図および配線説明書に従って配線を接続してください。

製品寸法

当社は、次の 3 つの一般的なサイズを含む、全範囲の三相 LED デジタル電圧計モデルを提供しています。

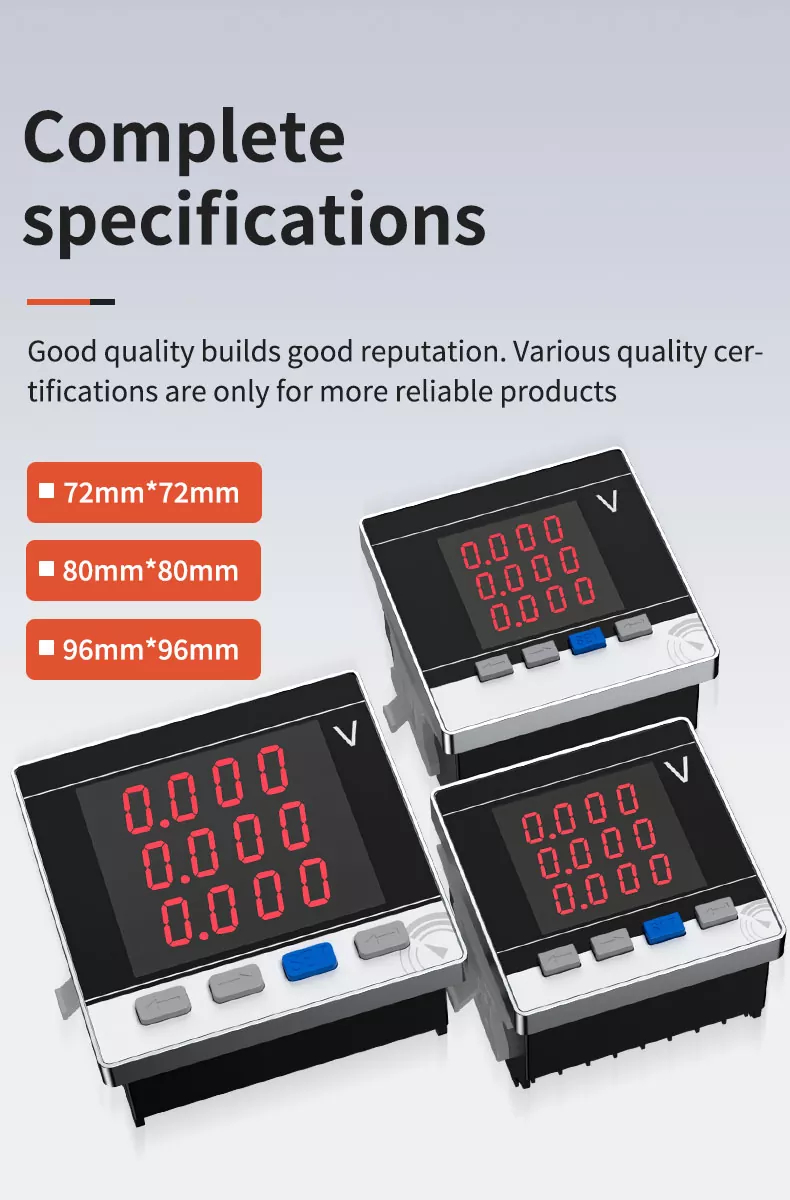

完全な仕様

良い品質は良い評判を築きます。さまざまな品質認証は、より信頼性の高い製品のみに与えられます。複数のモデルから選択可能:

・72mm×72mm

・80mm×80mm

・96mm×96mm

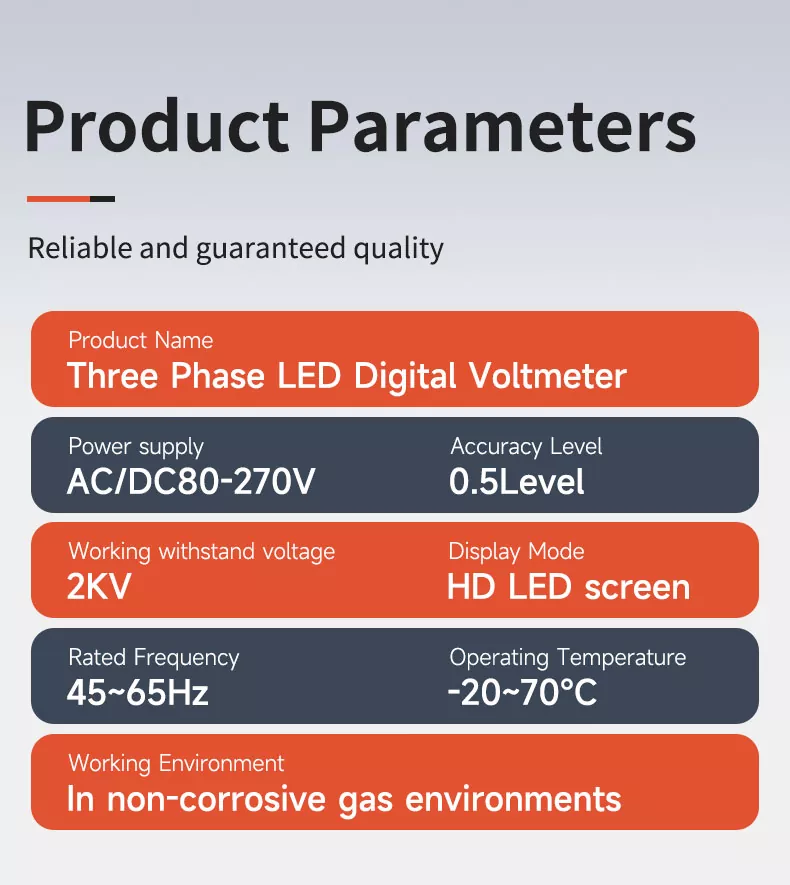

製品パラメータ

配線と端子配置

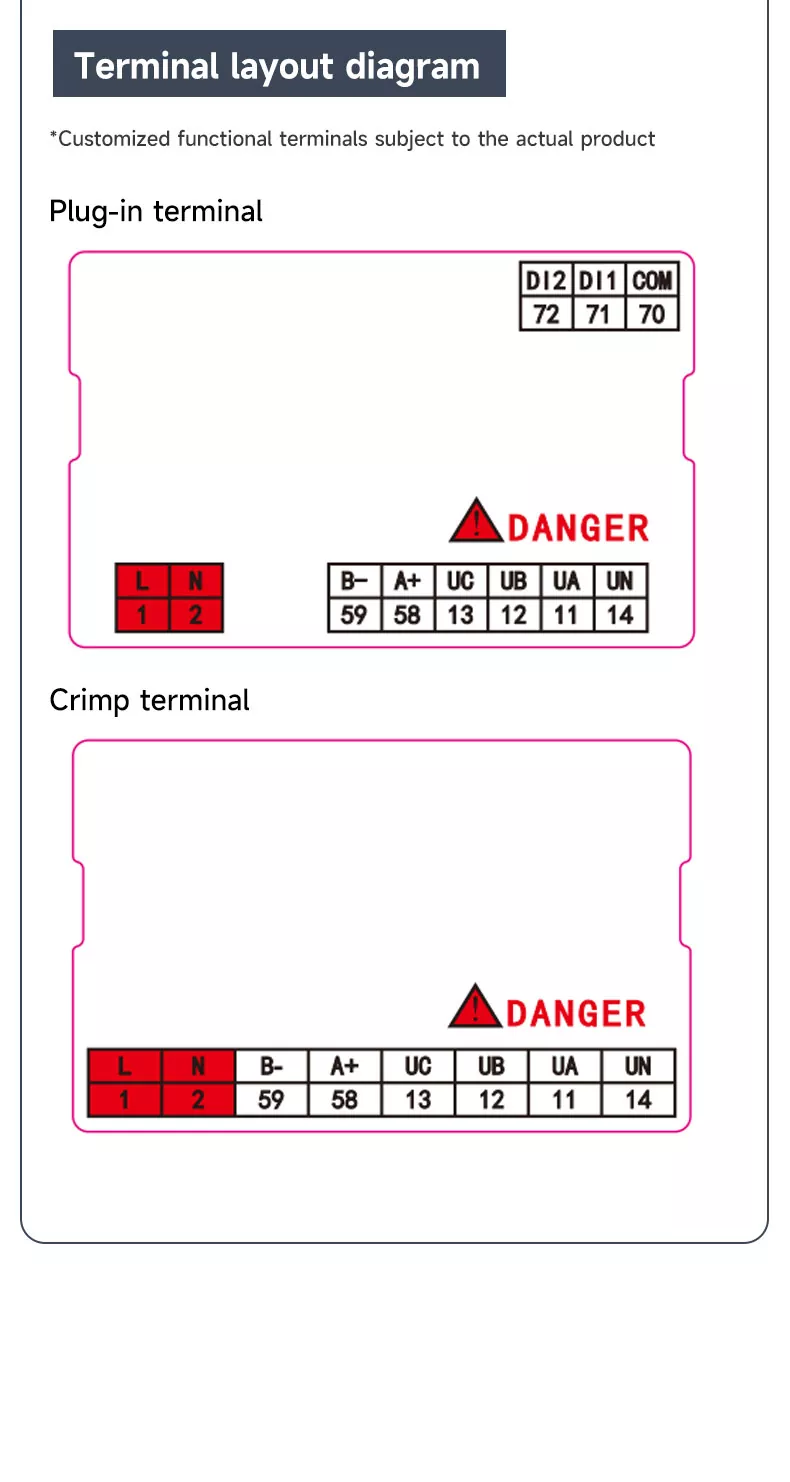

端子配置図

・プラグイン端子：補助電源（L/N）、通信（A+/B）、電圧入力（UA/UB/UC/UN）端子を備えています。

• 圧着端子: 基本的な電圧測定と電源供給のための簡素化されたレイアウトで、標準的なアプリケーションに適しています。

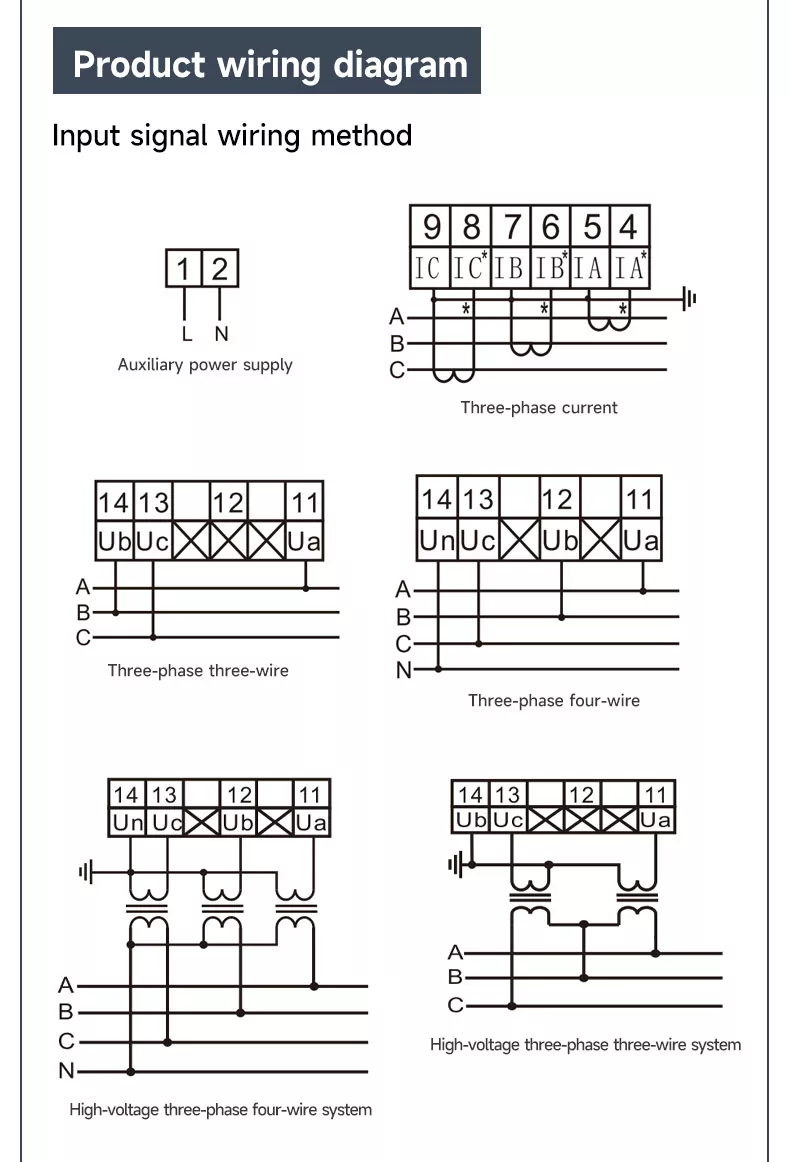

製品の配線図

複数の配線モードをサポート:

・三相3線式（変圧器あり/なし）

・三相4線式（変圧器あり/なし）

・高圧三相3線・4線式（変圧器付）

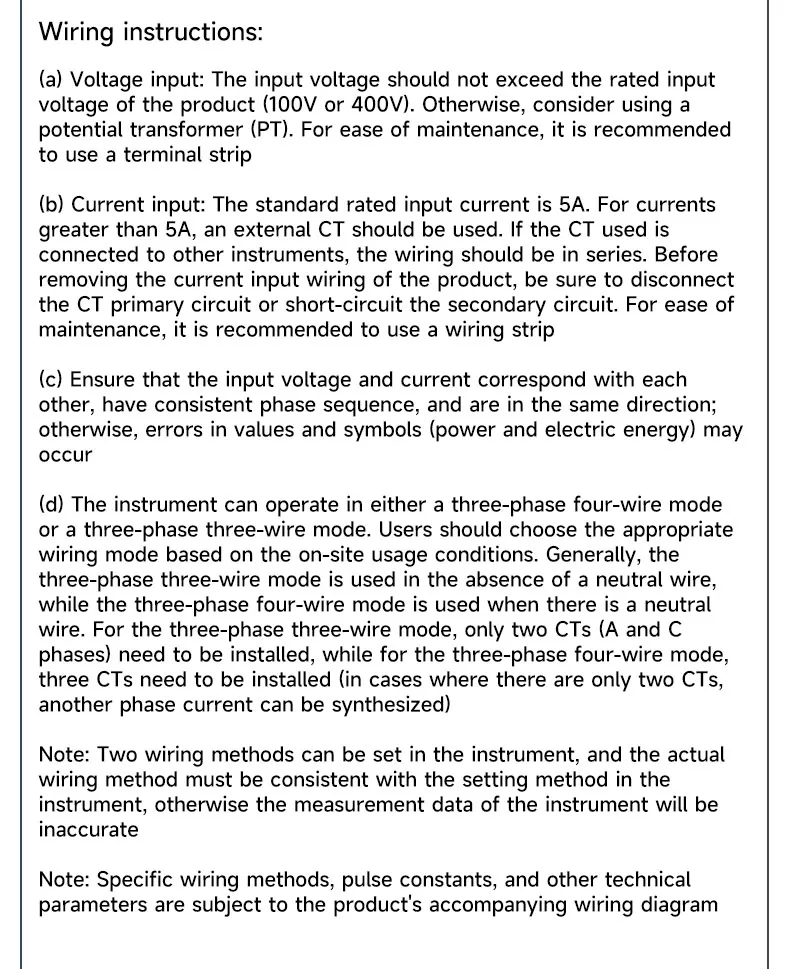

配線手順

電圧入力：入力電圧は製品の定格入力電圧（100Vまたは400V）を超えないようにしてください。それ以外の場合は、変圧器 (PT) の使用を検討してください。メンテナンスを容易にするために、端子台の使用をお勧めします。

電流入力: 標準定格入力電流は 5A です。 5Aを超える電流の場合は、外部CTを使用する必要があります。使用するCTが他の機器と接続されている場合は、直列配線としてください。製品の電流入力配線を外す場合は、必ずCTの1次側回路を切り離すか、2次側回路を短絡してから行ってください。

位相シーケンス: 入力電圧と電流が互いに対応し、一貫した位相シーケンスを持ち、同じ方向であることを確認します。数値や記号に誤りが生じる可能性があります。

配線モード: 機器は三相 4 線モードまたは三相 3 線モードのいずれかで動作できます。ユーザーは現場の使用条件に基づいて適切な配線モードを選択する必要があります。

権威ある認証

当社の三相 LED デジタル電圧計は、国内外の業界標準に準拠した、専門的な実験室のテストと認証に合格しています。生産プロセス全体において、精度校正、耐電圧試験、老化試験などを含む厳格な品質管理を実施し、各製品の精度、安全性、安定性を確保しています。権威ある認証は、世界中の顧客の大量調達と長期的な協力を強力に保証します。

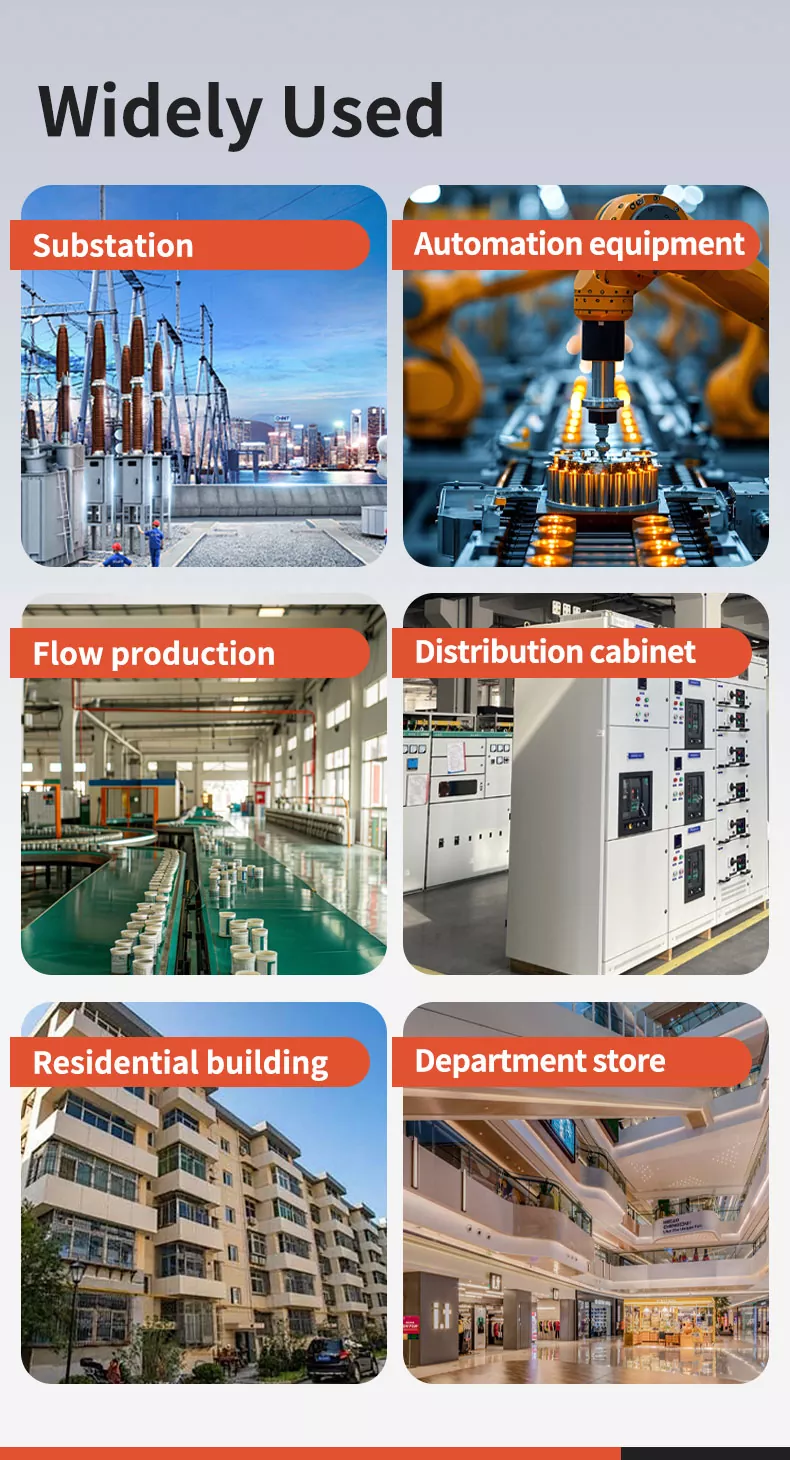

広く使用されている

当社の三相 LED デジタル電圧計は、以下の分野で広く使用されています。

• SUBSTATION: 電力監視と電圧測定

• 自動化機器: 産業用プロセス制御および電圧監視

• フロー生産: 工場のエネルギー消費量の監視と統計

• 配電キャビネット: 配電システムの電圧測定と保護

• 住宅用建物: スマートなエネルギー計測と家庭用電力管理

• デパート: 商業ビルのエネルギー消費統計と分析

よくある質問

1.この製品の主な機能は何ですか?

主に交流電力システムの三相電圧の測定と監視に使用され、プログラマブル測定、LED ディスプレイ、デジタル通信の機能を備えています。

2.精度レベルは何ですか?

工業用測定基準を満たす0.5レベルの高精度を採用し、正確な電圧データの取得を保証します。

3.どのようなサイズがありますか?

さまざまな設置ニーズに対応できるように、72mm×72mm、80mm×80mm、96mm×96mmの3つの一般的なサイズを提供しています。

4.インストール方法は何ですか?

パネル取付はスナップオン方式を採用しており、簡単かつ強固で、さまざまな配電盤や電気機器に適しています。

5.デジタル通信をサポートしていますか?

はい、デジタル通信機能をサポートしており、インテリジェントな電力管理システムに適したデータのアップロードや遠隔監視を実現できます。

6.動作温度範囲はどれくらいですか?

標準動作温度は 20~70°C ですが、強化モデルは最大 75°C まで耐えることができ、さまざまな産業環境に適しています。

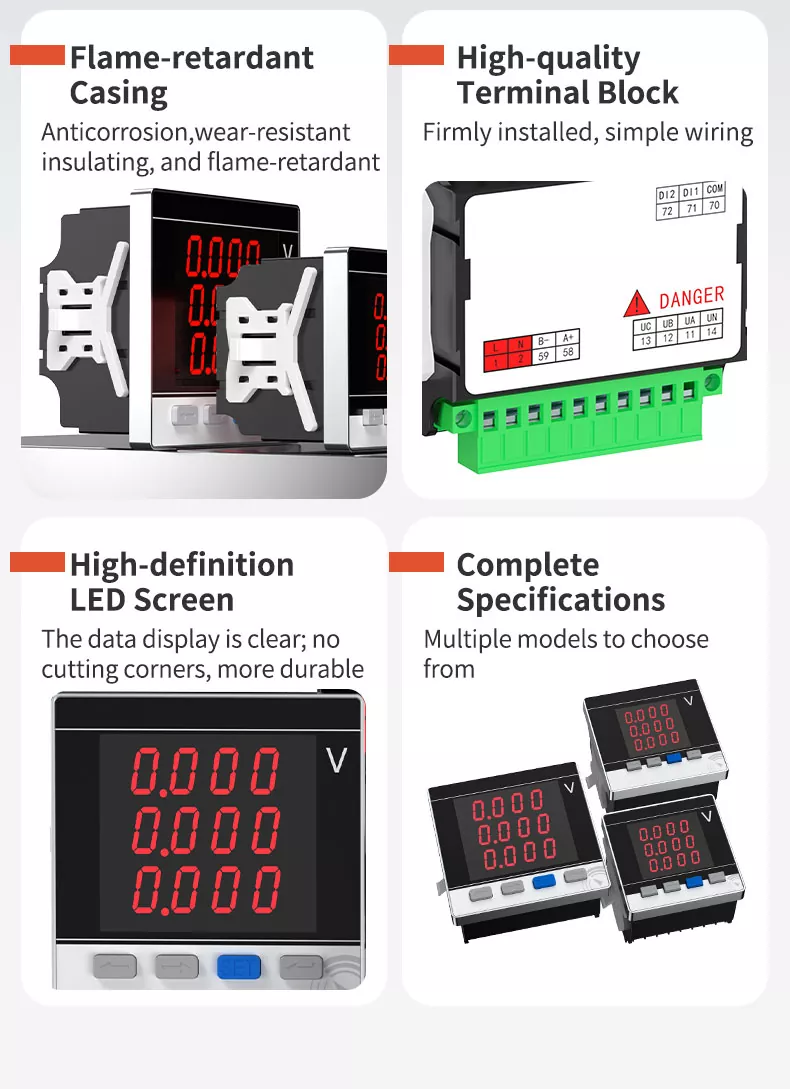

4 つの主要なセールス ポイント

• 難燃性ケーシング: 耐食性、耐摩耗性、絶縁性、難燃性を備え、長期にわたる安全な使用を保証します。

• 高品質の端子台: しっかりと取り付けられ、配線が簡単で、より緊密な接触と高い耐摩耗性を備えています。

• 高精細 LED スクリーン: 鮮明なデータ表示、角を削らず、より耐久性があり、読みやすくなっています。

• 完全な仕様: さまざまな設置シナリオに適した複数のモデル (72/80/96mm) から選択できます。

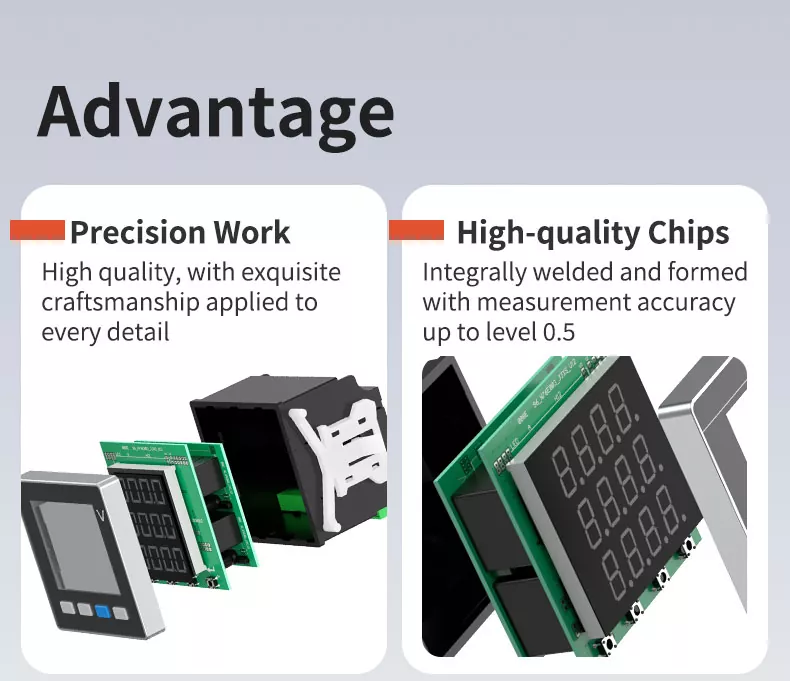

利点の概要

• 精密な仕事：細部まで精巧な職人技が施された高品質。

• 高品質チップ: 最大レベル 0.5 の測定精度で一体的に溶接および成形されています。
